Устройство стропильной системы

Проектируя любое жилое строение, архитекторы особое внимание уделяют крыше, так как она выполняет не одну, а сразу несколько функций, в зависимости от ее конструктивных особенностей. Нужно сказать, что далеко не всех будущих домовладельцев удовлетворяет обычная двухскатная крыша, хотя ее можно назвать самой надежной, так как она имеет всего две скатные плоскости и один стык между ними. Многих привлекают более сложные конструкции, которые добавляют строению особую привлекательность и оригинальность. Другие, более практичные домовладельцы, предпочитают мансардные конструкции, которые одновременно способны выполнять роль кровли и второго этажа.

Основой любой крыши является индивидуальная стропильная система, имеющая свои конструктивные особенности. Сделать выбор нужного каркаса крыши будет значительно проще, если заранее разобраться какие же виды и схемы стропильных систем используются в строительной практике. После получения подобной информации станет более понятно, насколько сложны такие конструкции в монтаже. Особенно это важно знать, если каркас для крыши предполагается возводить самостоятельно.

Основные функциональные задачи стропильных систем

При обустройстве скатных конструкций крыш, стропильная система является каркасом для покрытия и для удержания материалов «кровельного пирога». При грамотном монтаже каркасной конструкции будут создаваться необходимые условия для правильной «работы» утепленных и неутепленных типов кровель, защищающих стены и внутреннее пространство дома от различных атмосферных воздействий.

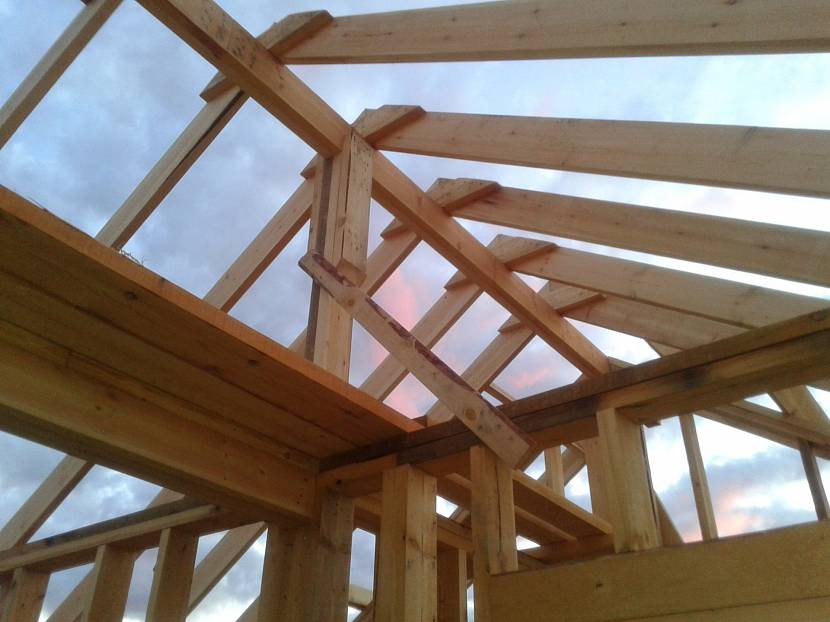

При выборе вида стропильной системы приходится учитывать немало разносторонних критериев

Кровельная конструкция также всегда является завершающим архитектурным элементом экстерьерного оформления строения, своим видом поддерживая его стилистическое направление. Тем не менее, конструктивные особенности стропильных систем в первую очередь должны соответствовать требованиям прочности и надежности, которым должна соответствовать крыша, и лишь затем уже – эстетическим критериям.

Каркас стропильной системы формирует конфигурацию и угол наклона крыши. Эти параметры во многом зависят от природных факторов, характерных для конкретного региона, а также от желания и возможностей домовладельца:

  • Количество осадков в разные периоды года.
  • Направление и средняя скорость ветра в местности, где будет возводиться постройка.
  • Планы по применению пространства под крышей – обустройства в нем жилых или нежилых помещений, или же использования его лишь в качестве воздушной прослойки для термоизоляции расположенных ниже помещений.
  • Разновидность планируемого материала кровельного покрытия.
  • Финансовые возможности домовладельца.

Атмосферные осадки и сила потоков ветра дают весьма чувствительную нагрузку на строение кровли. Например, в регионах с обильными снегопадами не стоит выбирать стропильную систему с небольшим углом наклона скатов, так как снеговые массы будут задерживаться на их поверхности, что может привести к деформации каркаса или кровельного покрытия или к протеканиям.

Если же местность, где будет производиться стройка, славится своими ветрами, то лучше выбирать конструкцию с небольшим уклоном ската, чтобы случающиеся резкие порывы не сорвали отдельных элементов крыши и кровли.

Конструкция, разновидности

Устройство стропильной системы достаточно сложно.

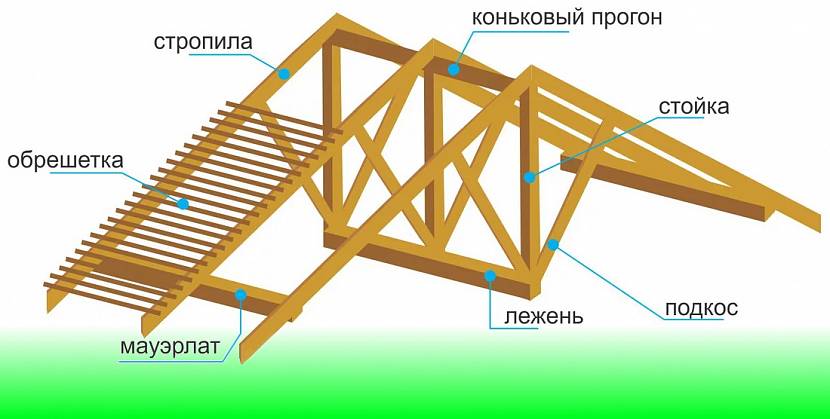

Основные элементы конструкции стропильной системы

Рассмотрим узлы системы внимательнее:

  • Мауэрлат. Это горизонтальный брус, уложенный на верхнюю кромку стен по всему периметру дома. Принимает на себя нагрузку от стропил, распределяет и передаёт её стенам и фундаменту.
  • Лежень. Горизонтальный брус, уложенный по продольной оси крыши. Иногда укладывают два лежня, если этого требует ширина крыши.
  • Стойки. Вертикальные брусья, расположенные на торцах лежня. Высота стоек определяет угол наклона скатов.
  • Коньковый прогон. Горизонтальная доска, установленная на ребро и прикреплённая к верхним концам стоек. На неё опираются стропильные ноги.
  • Стропильные ноги. Наклонные доски, установленные на ребро. В нижней части они опираются на мауэрлат, в верхней крепятся к коньковому прогону, или просто соединяются попарно.
  • Прогон. Горизонтальный брус, закреплённый на концах стоек. Используется на крышах с двумя лежнями, разделяя всю конструкцию на два яруса.
  • Ригель. Горизонтальные планки, уложенные перпендикулярно прогонам и соединяющие стропильные ноги.

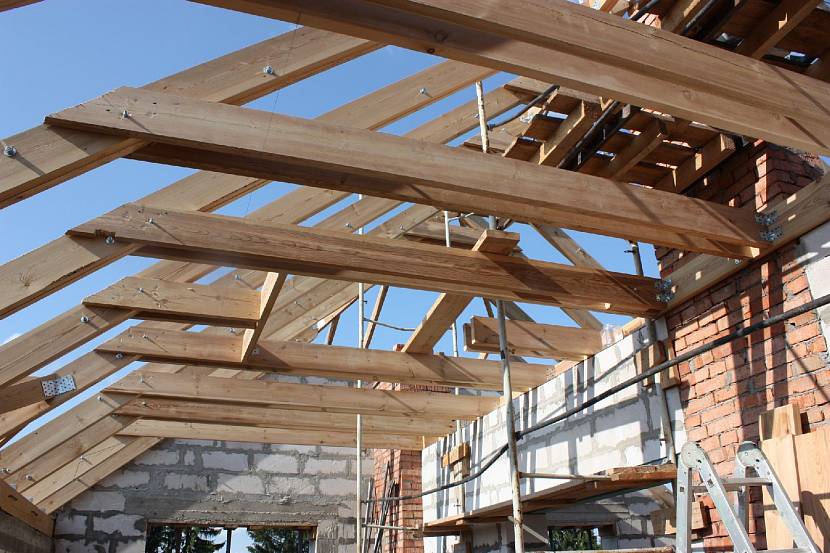

Ряд ригелей, установленных на стропильных ногах

  • Подкосы. Это наклонные планки, скрепляющие элементы конструкции и обеспечивающие их неподвижность.
  • Обрешётка. Это несколько рядов горизонтальных планок, связывающих стропильные ноги между собой и служащих непосредственной опорой для кровли. Может представлять собой сплошной настил из досок. Иногда поверх редкой обрешётки укладывают промежуточный слой листовых материалов (ОСБ, ДСП или фанеру), обеспечивающих герметичность подкровельного пространства.

Кроме этого, важным элементом системы является карнизный свес. Это продолжение нижней части стропильных ног, выходящее за пределы мауэрлата и нависающие над плоскостью стен. Благодаря свесу, дождевая или талая вода стекает по водостокам на землю, не попадая на стены или фундамент. Это позволяет сохранить несущие конструкции и увеличивает срок службы постройки. При этом, сами стропила опираются на мауэрлат и там же заканчиваются. Продолжением являются отдельные элементы – кобылки, которые прикрепляются встык к стропилам и не испытывают нагрузок, приходящихся на основную часть системы.

Установленные кобылки

Перечислены основные элементы стропильной системы, но порядок их соединения и размещения может быть разным. В зависимости от способа сборки возникают разные виды стропильных систем:

  • Наслонные. Стропила опираются снизу на мауэрлат, а сверху крепятся к коньковому прогону.
  • Висячие. Снизу стропила установлены на мауэрлат. А сверху соединены с противоположными ногами с другого ската. Как правило, такова конструкция кровли скатных крыш небольших одноэтажных домов каркасного типа, или построек из лёгкого пенобетона.
  • Шпренгельные системы. Они состоят из цепочки отдельных ферм, собранных на земле и в готовом виде установленных на крыше. Такой метод позволяет уменьшить опасность от работ на высоте, обеспечивает лучшее качество и точность сборки.

Выбор той или иной конструкции не является капризом владельца дома. Тип крыши закладывается в проекте строительства по результатам расчётов, учёта возможных нагрузок и климатических условий региона.

Наслонные стропила

Критерии выбора конструкции

Стропильная система, или просто стропила – это несущая система, служащая опорной конструкцией для кровельного покрытия, теплоизолятора и других слоёв кровельного пирога. Кроме этого, стропила принимают на себя все внешние нагрузки, обусловленные климатическими и погодными факторами. При расчёте конструкции учитываются два основных фактора:

  • Ветровая нагрузка. В некоторых регионах случаются настоящие ураганы, когда скорость ветра составляет 20 м/с и более.
  • Снеговая нагрузка. Это значительная величина. Достаточно сказать, что для Москвы вес снега на 1 м2 составляет 180 кг (III снеговой регион по картам СНиП). Это означает, что даже для небольшой постройки (например, гаража) с площадью крыши в 20 м2, снеговая нагрузка составит 3600 кг, или 3,6 т.

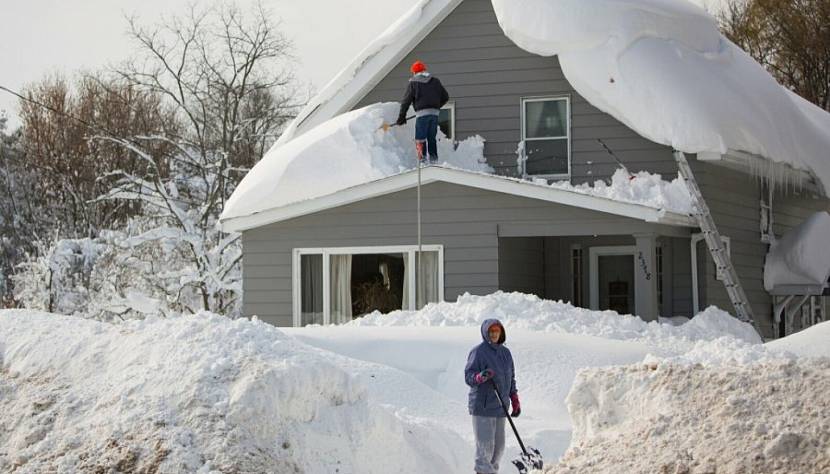

Вес снега на крыше может достигать несколько тонн

Для уменьшения ветровой нагрузки требуется уменьшать угол наклона скатов. В то же время, условия для схода снега возникают при большом уклоне кровли. Поэтому, проектировщикам приходится выбирать некое среднее значение. Учитывается сравнительная редкость сильных ветров и стабильность снеговой нагрузки, её сезонный характер. Если ветра бывают редко, а снега много, уклон увеличивают, и наоборот.

Кроме того, учитывается тип кровельного покрытия. Для каждого материала есть свои ограничения – если на металлочерепице сход снега возможен при достаточно пологих скатах, то для мягкой кровли допускается более высокий наклон. Способность самостоятельного схода снега считается весьма полезным, но и опасным свойством крыши. С одной стороны, снимаются нежелательные нагрузки, с другой – возникает опасность повреждения имущества, получения травм для пешеходов, оказавшихся под массой снега. Проблема в том, что сход всегда непредсказуем и происходит в неизвестный момент. Поэтому, скаты стараются делать либо крутыми, чтобы снег не успевал накапливаться, либо пологими, если количество осадков в регионе не слишком велико.

Формы крыш и стропильных систем

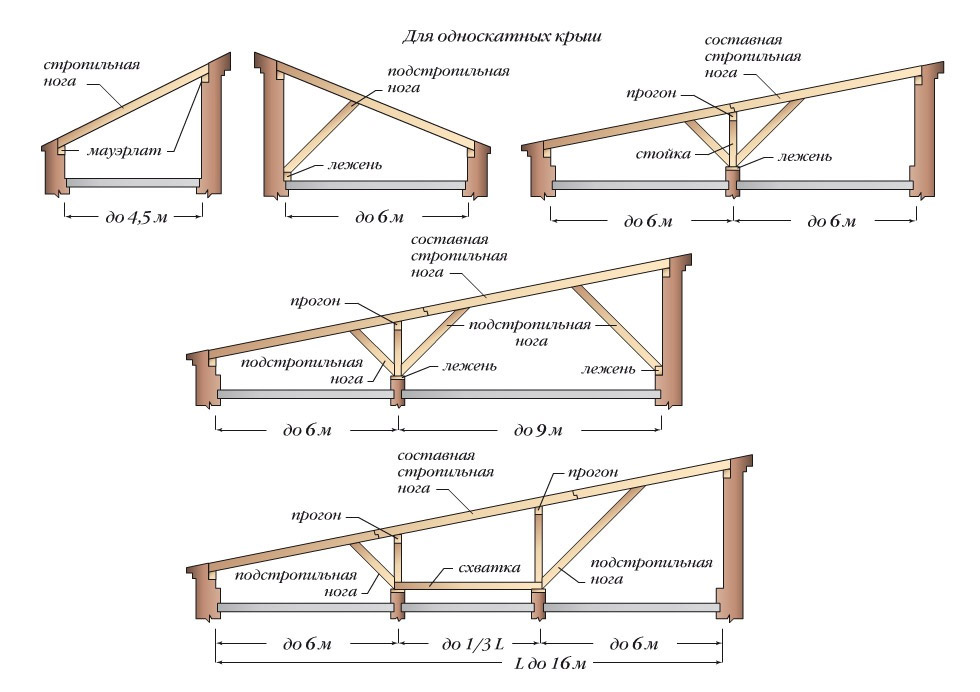

Односкатная крыша.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °. Если дом маленький, а пролет его не превышает 5 м, то нужна система стропил наслонного типа. Опирается она на внешние стены, а также на стену внутри здания (если она есть). Когда пролет более 5 м, нужно использовать стропильные фермы.

Устройство односкатной крыши

Двускатная крыша

Крыша с двумя скатами также несложная, под ней располагается мансарда или чердак. Уклон ее от 14 до 60 °. Если внешние стены отстоят друг от друга менее чем на 6 метров, делают висячую стропильную систему. Наслонные стропила нужно использовать тогда, когда пролет велик и есть внутренние опоры.

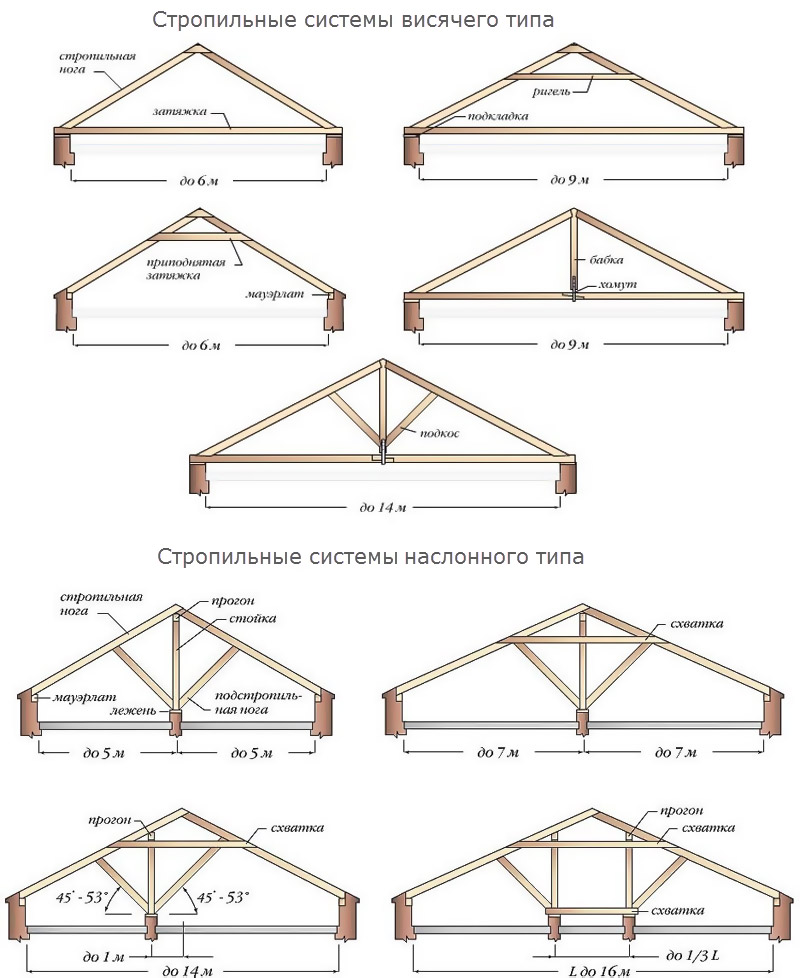

Двускатная стропильная система

Четырехскатная крыша

Крыша с четырьмя скатами называется вальмовой или полувальмовой. Ее уклон бывает от 20 до 60 °, а пролет может составлять – до 12 м. При этом должны иметься внутренние опоры. Фронтонные стены в данном случае отсутствуют, что экономит материалы. Однако монтаж подобной крыши сложнее, чем двухскатной. Для такой конструкции крыш стропильные системы делаются либо наслонного типа, либо с применением стропильных ферм.

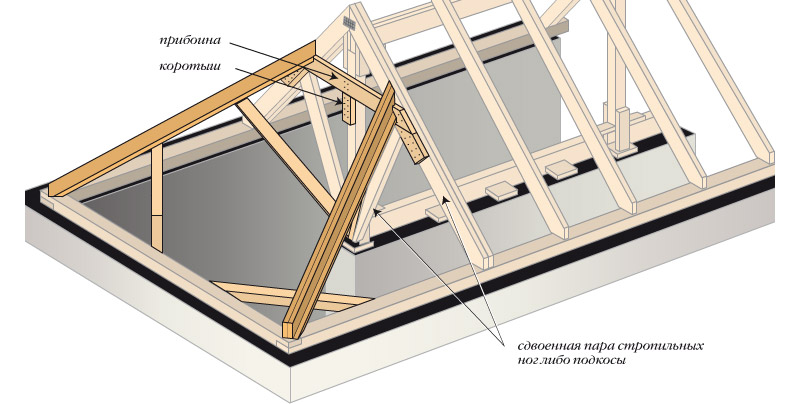

Четырехскатная крыша

Ломанная крыша

Крыша ломаная, или мансардная, внизу может иметь уклон до 60 °. А вот вверху она обычно более пологая. За счет этого площадь мансарды увеличивается. Такая крыша хороша для домов, где ширина не достигает 10 м. Как и в предыдущих случаях, можно применять наслонную систему стропил. Однако фермы использовать предпочтительнее.

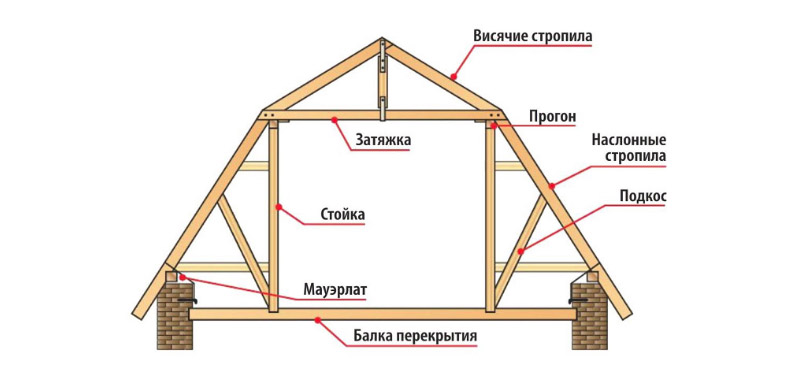

Ломанная крыша

Монтаж стропильной системы

Перед началом возведения стропильной системы необходимо провести подготовительные мероприятия для обеспечения эффективной и быстрой сборки. Нужно создать безопасные условия для проведения работ, приготовить место для раскроя и изготовления шаблонов, а также обеспечить наличие пиломатериала и крепёжных элементов. В процессе монтажа потребуются рабочие чертежи и следующие инструменты:

  • угломер (малка), уровень, строительный карандаш, шнур;
  • цепная бензопила для грубого раскроя и обрезки;
  • дисковая пила, электролобзик;
  • электродрель, шуруповёрт;
  • молоток, стамески.

Перед сборкой необходимо изготовить шаблоны однотипных элементов стропильной системы и убедиться в их качественной стыковке и хорошем прилегании на месте монтажа.

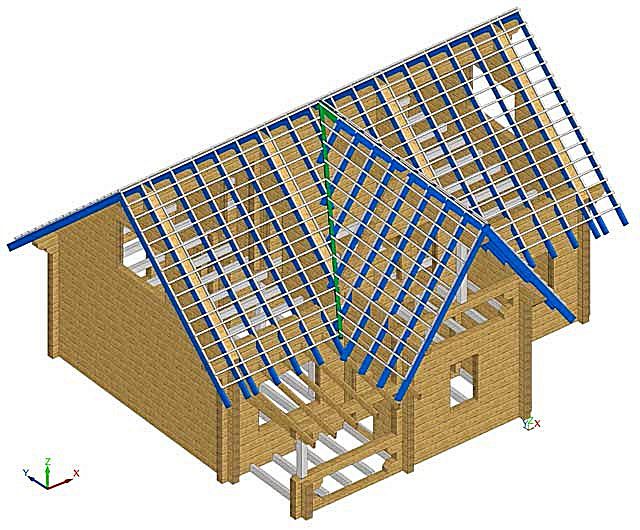

Изготовление стропильных ферм

Стропильные фермы нужно изготавливать по единому шаблону, причём делать это можно как на земле, так и непосредственно на месте проведения работ

Завершающим этапом подготовительных работ является раскрой пиломатериала по размерам, пропитка элементов антипиреновыми и антисептическими составами и естественная просушка не менее суток.

При отсутствии проектной документации на крышу важно заранее выбрать способы крепления стропильных ног в коньковой и карнизной части, а также конструктивные решения для соединения деталей в различных стыковочных и иных узлах.

Крепление стропил к балкам перекрытия

Крепление стропил на балки перекрытия или затяжки в нижней части производится различными способами в зависимости от сложности фермы и длины, а следовательно, и веса стропильных ног. Стропила длиной менее 4 м и сечением 50Х100 мм достаточно крепить к балкам дощатым узлом или с помощью металлических пластин, обрезая брус под необходимым углом и используя прибоины.

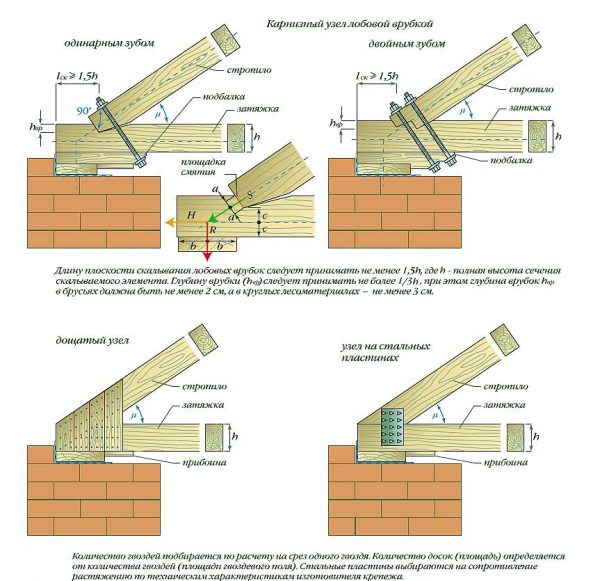

Крепление стропил к балкам перекрытия

Выбор способа крепления стропильных ног к мауэрлату или балкам перекрытия зависит от угла наклона скатов, веса и длины стропил, а также от предполагаемой внешней нагрузки

При больших величинах длины и веса стропильных ног и предполагаемой снеговой и ветровой нагрузки соединение необходимо выполнять лобовой врубкой, одинарным или двойным зубом. При этом используются подбалочные подкладки, обеспечивающие плотное прилегание резьбовых шпилек. Перед монтажом необходимо создать шаблоны, которые обеспечат правильный раскрой материалов на узле врубки и безупречное прилегание элементов. Чтобы избежать сколов на краях балки перекрытия, необходимо производить врубку на глубину не менее 2 см и на расстоянии 1,5 h от края балки (где h − высота балки).

Важно, чтобы отверстия под резьбовые шпильки располагались под углом 90о к верхней плоскости стропил, поскольку это обеспечит плотное прилегание и надёжное крепление деталей между собой без смещений и перекосов.

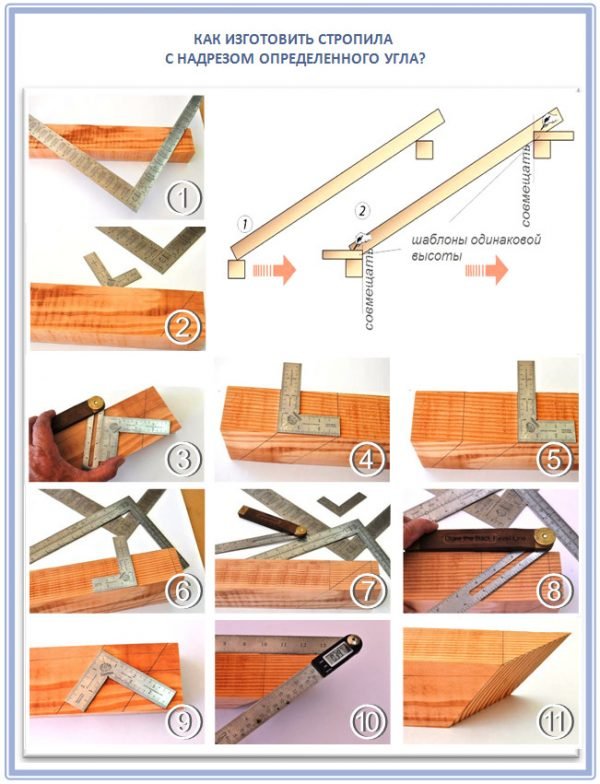

Как правильно сделать запилы на стропильных балках

В процессе сборки стропильной системы необходимо стыковать элементы с разными углами наклона. Для разметки запилов, врубок и угловых соединений используются строительные уровни и угломерные инструменты, а при массовом производстве однотипных деталей изготавливаются шаблоны. Запилы на стропилах можно сделать в следующей последовательности.

  1. Брус выставляется на мауэрлат и коньковый прогон, по уровню размечаются вертикальные линии и точное положение врезки.
  2. Угол наклона фиксируется на малке, а размеры врезки измеряются рулеткой или угольником.
  3. С помощью угольника и угломера результаты замеров переносятся на заготовки, после чего размечаются углы обрезки и размеры шипов врубки.
  4. На размеченной заготовке производятся необходимые запилы.

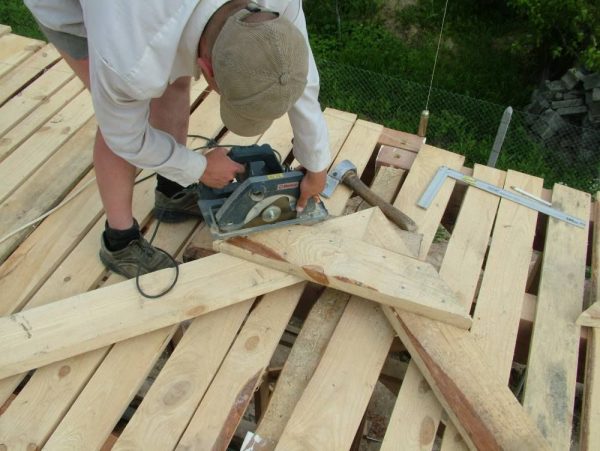

Как правильно сделать запилы на стропилах

Места под запилы размечаются в несколько этапов с использованием строительного карандаша и угломерного инструмента

Диагональные стропила или нарожники приходят к стыку под разными углами в двух плоскостях, в этом случае с помощью уровня размечается вертикальный угол стыка, а затем нужный угол примыкания фиксируется малкой и переносится на деталь.

Сложные крыши монтируются, начиная с основных несущих конструкций, на которых базируется стропильная система. Затем устанавливаются рядовые и диагональные стропильные ноги, нарожники и вспомогательные элементы. В заключение разнотипные фрагменты стыкуются между собой в единую конструкцию.
