Ограждение кровли

Любые виды работы, связанные с ограждениями на крышах жилых домов и промышленных зданий, должны выполняться с соблюдением правил безопасности. Перечень предъявляемых требований и стандартов обозначен документально, поэтому они должны неукоснительно выполняться застройщиками.

Даже, если основное строительство выполняется бригадами на основании каких-то технологий, то ограждение на кровле нормы, а в частности ГОСТа и СНиПа, они могут не соблюдать вовсе, что объясняется низкой информационной освещенностью данного вопроса со стороны строителей.

Функции

Ограждающие конструкции способны:

  • предотвратить падение с крыши отдыхающих и работающих;

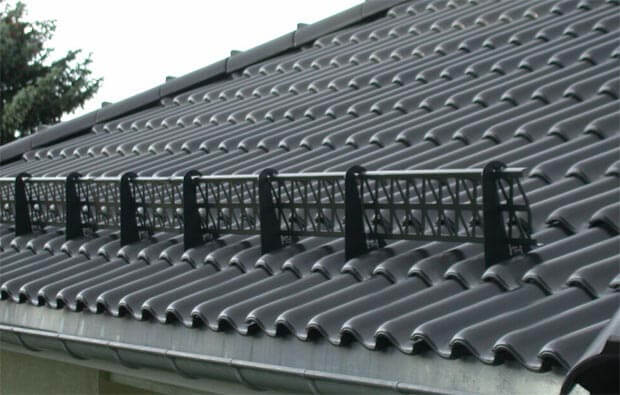

  • избежать стремительного обвала снежных масс;
  • исключить обрушение балок, кирпичей, антенн и других предметов;
  • повысить эстетические свойства крыши.

Типовое исполнение барьера направлено в первую очередь все же на обеспечение безопасности. Декоративные моменты и организация пространства второстепенны.

Ограждение устанавливается в таких случаях:

  • общая высота здания превышает 10 м;
  • высота до карниза составляет от 7 до 10 м, а уклон кровли превосходит 6,8 градуса;
  • оборудуются эксплуатируемые плоские крыши любой высоты;
  • ставятся вровень с кровлей галереи, балконы и лоджии;
  • выводятся на крышу открытые внешние лестницы, лестничные марши и площадки.

Необходимо по периметру максимально плотно связать между собой все элементы. Строго запрещено использовать любые конструкции, которые имеют дефекты или нарушенные сварные швы. Недопустима ситуация, когда ограждающие детали пересекают пожарные лестницы или препятствуют каким-то образом их использованию. Высота барьеров самих пожарных лестниц должна составлять минимум 300 мм. При испытании предусмотренную нормативами нагрузку прикладывают не менее чем на 120 секунд.

Устройство

Все нюансы обустройства ограждений регламентируются нормативными документами. Согласно СНиП от 1997 года ограждение кровли перилами строго обязательно, если высота постройки равняется 10 м или превышает эту отметку. На такого рода высоких сооружениях нельзя делать скат круче 12 градусов. Большее значение его уклон может иметь только в коридоре от 7 до 10 м. Специфические требования предъявляет и ГОСТ 25772-83, который описывает монтажные работы.

Строительные нормы и правила предусматривают, что в домах до 30 м требуется ставить заграждения минимум 1,1 м высотой, а если постройка еще выше, тогда минимальный показатель вообще 1,2 м. Когда имеются парапеты, допускается крепление элементов безопасности непосредственно на них, и при этом высоты конструкций складываются. Стандартные требования должны исполняться уже во время строительных работ. Расстояние между горизонтальными стойками составляет максимум 300 мм, а между вертикальными — всего лишь 100 мм. Применять стеклянные навесные экраны (из особых сортов высокопрочного стекла) вполне допустимо, но все параметры их следует строго прописать в проектной документации

Основной частью ограждающих конструкций крыши почти всегда являются металлические стойки. Они могут быть сделаны как из труб, так и из профильных элементов. Важно: проверка должна проводиться еще на земле, прежде чем такие детали будут подняты наверх. Диаметр арматуры, применяемой для создания перекладин каркаса, должен составлять от 0,4 до 0,8 см. Связующие элементы — разнообразные уголки и кроштейны — позволяют установить барьер на всех поверхностях и наклонить его необходимым образом.

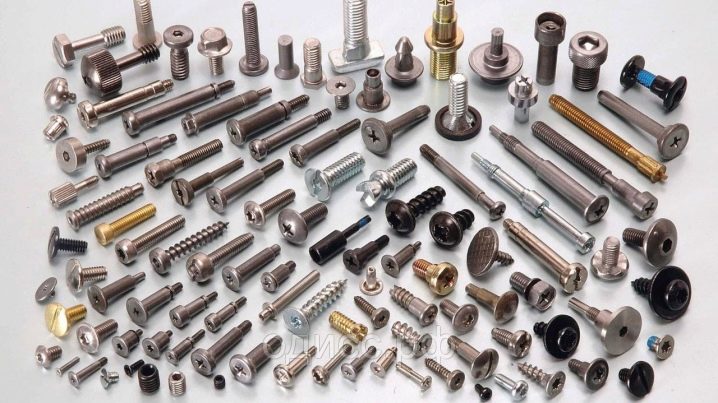

Чтобы связать конструкцию воедино, используют:

  • болты;
  • гайки;
  • саморезы.

Нормальное кровельное ограждение имеет вертикальные барьеры высотой 0,6-0,9 м; такая величина позволяет упираться в преграду при падении или бедрами, или талией, в зависимости от роста. Горизонтальные прутья могут иметь длину до 290 см. С помощью муфт связывают между собой эти горизонтальные пруты. Любая металлическая деталь должна быть покрыта антикоррозийной оболочкой, которая позволяет не опасаться негативного воздействия погодных условий. Устроить парапетное ограждение намного сложнее, но его защитные свойства и эстетичность куда выше.

Требования к ограждению кровли

Крыши подразделяются по виду конструкций: плоские и скатные, и по обслуживанию – эксплуатируемые и неэксплуатируемые. Хотя последний вид кровли не предусматривает на ней нахождение людей, все равно требуется оснащение ограждением, минимальная высота должна равняться 600 мм вне зависимости от высоты самого строения.

Мансардные крыши часто имеют довольно крутой угол наклона, поэтому устройство ограждения кровли довольно затруднительно, а зачастую и вовсе не возможно.

В соответствии со строительными нормативами, здание, имеющее угол наклона крыши до 12% включительно и высоту, превышающую 10 м, а также строение высотой более 7 м с уклоном крыши, превышающим 12%, подлежат установке ограждения.

Расстояние от края карниза при монтаже должно равняться 35 см. Высота ограждения кровли зависит от высоты сооружения, если оно до 30 м, то конструкция должна быть 1100 мм, если свыше 30 м, тогда 1200 мм. На строение, изначально оснащенное парапетом, оградительная система монтируется по его высоте.

Между стояками расстояние не должно превышать 1200 мм и в зависимости от кровельного материала может корректироваться.

Кровельные ограждения должны быть безопасны и просты в установке. Монтируемая система, как и элементы крепления на скатной крыше обязательном порядке проходят испытание на прочность для определения ее надежности.

Для этого на точки, расположенные не более чем в 10 м друг от друга, накладывается горизонтальный груз равный 54 кгс, через пару минут он снимается. Если не наблюдается нарушение целостности конструкции и отсутствует, остаточная деформация значит, испытание прошло успешно.

Видовое разнообразие конструкций крыш

Зачастую, можно наблюдать сильное различие конструкций нескольких однотипных зданий. Это связано с тем, что в строительной практике используются схемы создания кровель по двум группам, которые также разделяются на несколько подгрупп. В первую группу можно отнести плоскую крышу. Такая кровля, как правило, не вызывает особых трудностей в плане сооружения ограждающих элементов. Ограждение плоской кровли может быть выполнено достаточно быстро.

ограждение кровли нормы

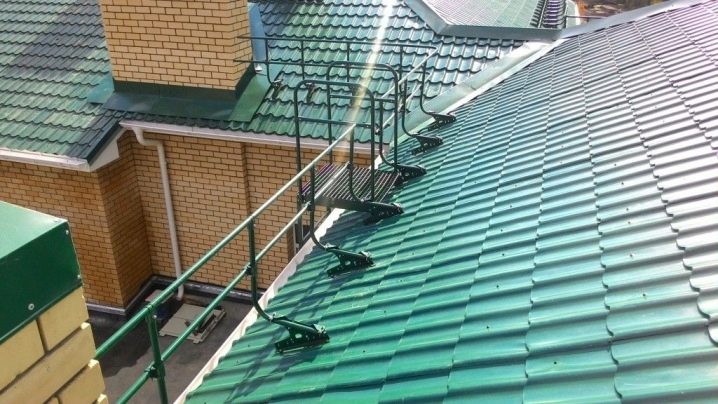

Ко второй группе относятся кровли со скатом, к которым из-за особенностей конструкции предъявляют повышенные требования, а монтаж ограждений на них выполняется в зависимости от подгруппы, к которой и относится данный ограждающий элемент.

В первую подгруппу входят элементы для одно- или двускатных (четырехскатных) крыш. Особенностью третьей подгруппы считается достаточно высокий угол ската кровли, который характерен для мансард, поэтому и ограждения называются мансардными. Третья подгруппа включает в себя многощипцовую кровлю, которая при монтаже ограждающих конструкций требует индивидуального расчета.

Согласно еще одной классификации, все крыши условно можно отнести к эксплуатируемым и неэксплуатируемым. Рассматриваемые требования к ограждению кровли также учитывают наличие данного фактора.

Особенности эксплуатируемой кровли

Здесь будет представлено описание основных особенностей крыш, которые регулярно используют люди, например, при монтаже оборудования, ремонте, очистки их от снежного покрова.

СНиП 21.01.97 гласит о том, что установка кровельного ограждения обязательна, если высота здания превышает 10 метров. Здесь же указываются параметры наклона кровельного ската – до 12 градусов. Кровли с углом наклона более 12 градусов рассматриваются отдельно, поскольку в расчет берется высота таких зданий от 7 метров.

ограждение кровли серия

Еще одним нормативным документом по установке кровельных ограждений выступает ГОСТ 25772-83, в котором предусматриваются работа по ограждению лестницы, балконов и стальных кровель.

Выбор материала для кровельного ограждения

При выборе материала, из которого будет изготавливаться кровельное заграждение и система его фиксации на крыше, исходят из параметров места установки:

  • вида кровельных покрытий;
  • типа крыши.

Чтобы было яснее, следует привести пример: если крыша покрыта оцинкованным материалом, в качестве материала для изготовления ограждений будет использоваться оцинкованная сталь, а если кровля фальцевая, ограждение изготовят из труб и прутьев. Впрочем, пора перейти к деталям.

Материал: оцинкованная сталь

Прокатка стали с высокой точностью дает возможность применять ее для создания ограждений любых видов, а также крепежных систем для них. На стальную конструкцию наносится цинковое покрытие, которое придает стали высокую устойчивость к коррозии.

Подобная обработка стали делает ее устойчивой к скачкам температуры, позволяя легко переносить температурный промежуток от 80 градусов мороза и до 300 градусов тепла. Теплопроводность у оцинкованной стали низкая. Кровельные ограждения, выполненные из оцинкованной стали, могут служить, в среднем, не менее 50 лет, а стоят гораздо дешевле остальных материалов, имеющих подобные свойства.

Материал: оцинкованная сталь с покрытием

Оцинкованную сталь покрывают специальным порошком, который защищает ее от коррозии и придает всей оградительной конструкции нужный цвет.

Материал: нержавеющая сталь

Конструкции, изготовленные из нержавеющей стали, имеют повышенную степень стойкости к агрессивному влиянию внешней среды.В состав нержавеющей стали включают большой список легирующих примесей, к примеру, часто добавляется хром, реже – никель и титан, молибден. В составах, где в числе примесей преобладает хром (его количество – свыше 20%) , сталь имеет наиболее высокую стойкость к коррозии: на металле образуется пленка, защищающая его от агрессивного воздействия среды.

Материал: медь

Медь – еще один прекрасный материал для изготовления оградительных кровельных конструкций: имеет хорошие антикоррозийные свойства, отличается высокой тепловой и электрической проводимостью, а плавится при температуре, значительно превышающей 1000 градусов по шкале Цельсия. Спустя приблизительно десяток лет эксплуатации медь покрывается патиной темного зеленого оттенка, которая представляет собой крепкий барьер от агрессивных природных явлений: влаги, температурных перепадов, мороза и жары.

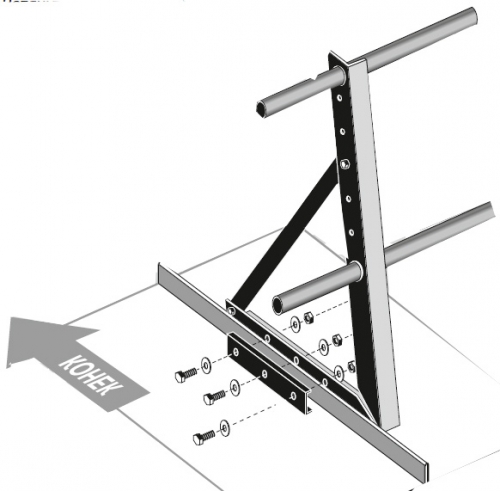

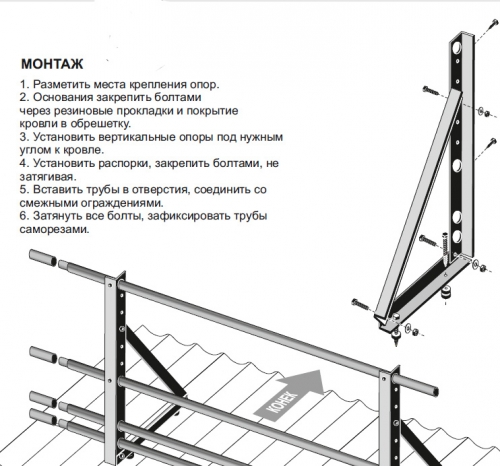

Монтаж ограждения кровли на шарнирные крепления

Для данного вида крепления необходима сплошная обрешетка, стоит отметить, что монтаж может выполняться как до укладки кровельного покрытия, так и после.

Работа начинается с определения места, где будут крепиться опоры стоек. Следует измерить требуемое расстояние от края карниза. Установив кронштейн на нужную точку, подложив резиновую прокладку, с помощью саморезов производится его фиксация в обрешетку через материал покрытия, шаг между опорами должен равняться 900 мм. Если поверхность крыши накрыта волнистым материалом, тогда крепеж производится в места его прогиба.

Затем необходимо отрегулировать требуемый угол наклона опоры, и зафиксировать шарнирное устройство в нужной точке шайбами-прокладками. Далее, труба пропускается через готовые отверстия и закрепляется болтами, те же манипуляции следует выполнить со второй и третьей перекладиной (если таковые предусмотрены конструкцией).

Заключительный этап работ включает в себя установку заглушек и обработку герметиком места соединений.

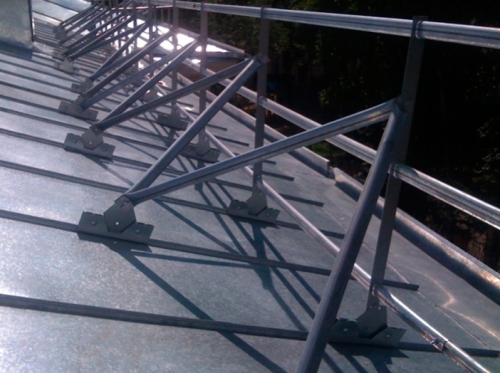

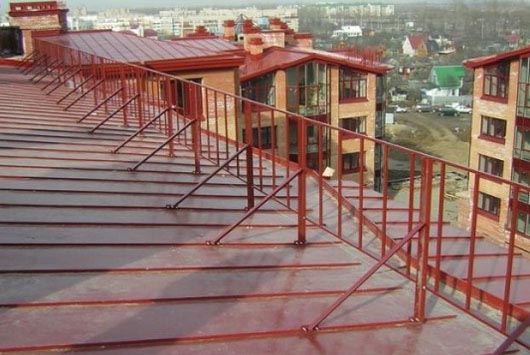

Принцип и ход работы установки ограждения на фальцевом покрытие такой же, отличается только система крепления. Для такого рода крыш применяется особое устройство, которое представляет собой затягивающийся кронштейн. Монтируется он на гребне фальца с помощью специального зажима, что полностью обеспечивает целостность кровельного покрытия, тем самым исключая протечки.
