Сборка и установка ГРЩ

Сборку и установку ГРЩ по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на сборку и монтаж грщ, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Сборка и монтаж ГРЩ

Важным и ответственным мероприятием, проводимым на определенной стадии электромонтажных работ, является монтаж ГРЩ. Основное требование к установке данного вида оборудования состоит в правильном подключении питающих проводов и линий, распределяющих электроэнергию потребителям.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

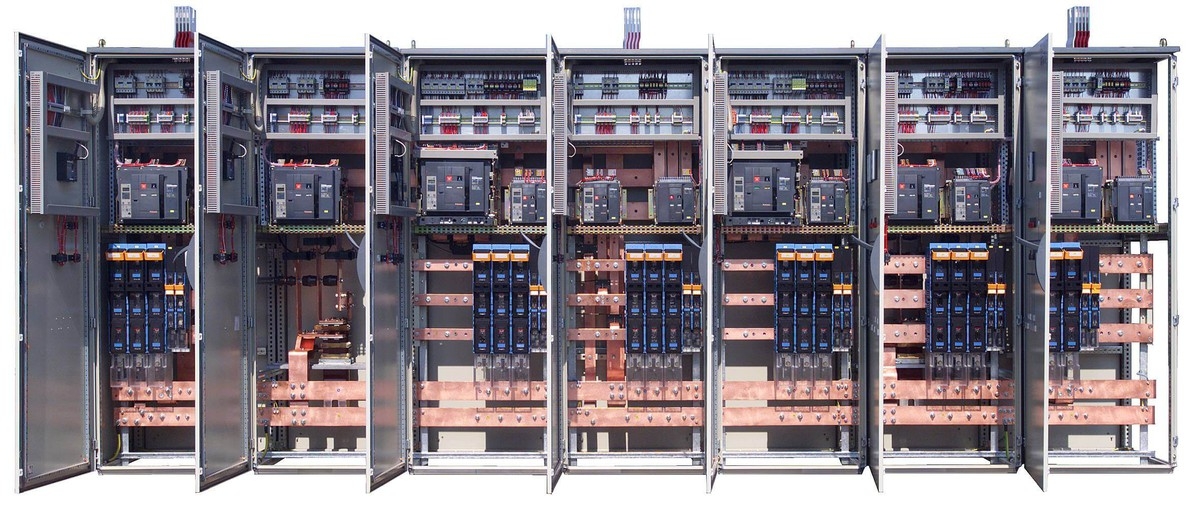

Назначение и общее устройство ГРЩ

ГРЩ – это сокращенное название главного распределительного щита, представляющего собой устройство, с помощью которого осуществляется прием, учет и дальнейшее распределение электроэнергии. Используется для нормальной эксплуатации сетей переменного тока, напряжением 220 или 380 вольт. Кроме передачи и распределения электроэнергии, ГРЩ обеспечивает защиту потребителей при коротких замыканиях и перегрузках.

Устройство главного распределительного щита, представляет собой сборную конструкцию, состоящую из следующих основных элементов:

  • Вводная панель предназначена для монтажа вводных автоматов, на которые поступает электроэнергия с трансформаторной подстанции. Здесь же устанавливаются и приборы учета.
  • Секционная панель используется для установки автоматических выключателей и системы автоматического ввода резерва.
  • Линейная панель обеспечивает питанием отходящие линии.

Схема каждого ГРЩ планируется в индивидуальном порядке и зависит от количества входов и выходов. В большинстве щитов, как правило, имеется два входа и два выхода.

Создание схемы и выбор комплектующих для электрощита

Сборка электрощитка включает в себя проведение множества предварительных работ по созданию схемы и выбору необходимых комплектующих.

Современный электрощиток для дачи, квартиры и другого объекта гражданского строительства разрабатывается с учетом креплений всевозможных устройств защиты на DIN-рейки. Размер будущего щита подбирается с учетом количества будущих автоматов защиты.

Правильная сборка распределительного электрощита также существенно зависит от выбора комплектующих.

Одним из ключевых моментов является выбор подходящего корпуса щитка для конкретной сети. Для разных задач можно использовать пластиковые модели, металлические модели и варианты со съемными стенками для плотной электрификации.

Выбор и установка автоматов в электрощитке, подбор УЗО и реле производится с учетом:

  • Номинальной силы тока;
  • Скорости срабатывания автоматов;
  • Нагрузки, при которой происходит срабатывание автоматов;

Наши специалисты имеют высокую квалификацию и знают все нюансы такого вида работ, что позволяет им собрать электрический щит для дачи, частного дома или квартиры любого уровня сложности с гарантией высокого качества и безопасности.

Особенности монтажа различных ГРЩ

Подключение вводного силового кабеля к распределительному щиту выполняется после того, как объект на определенном этапе строительства запитан электроэнергией. Сам щит может быть металлическим или изготавливаться из негорючих пластиковых материалов. В некоторых моделях могут устанавливаться молниеотводы.

Монтаж щитов выполняется в зависимости от конструктивных особенностей того или иного устройства. Все ГРЩ изготавливаются в двух основных вариантах:

  • Встраиваемые ГРЩ почти не выпирают из стены. Однако, их монтаж более трудоемкий из-за подготовки ниши необходимых размеров. Большинство внешних каркасов изготавливается из пластика, не пропускающего электрический ток. Современные технологии позволяют создавать модели самых разных конструкций.
  • Навесные распределительные щиты изготавливаются в виде шкафов из металла или пластика. Они используются, преимущественно, для распределения проводки открытого типа.

Конструктивно, монтаж ГРЩ навесного типа достаточно легкий и не требует дополнительных усилий. Для установки оборудования внутри щита используются удобные рейки, шины, коннекторы и прочие приспособления.

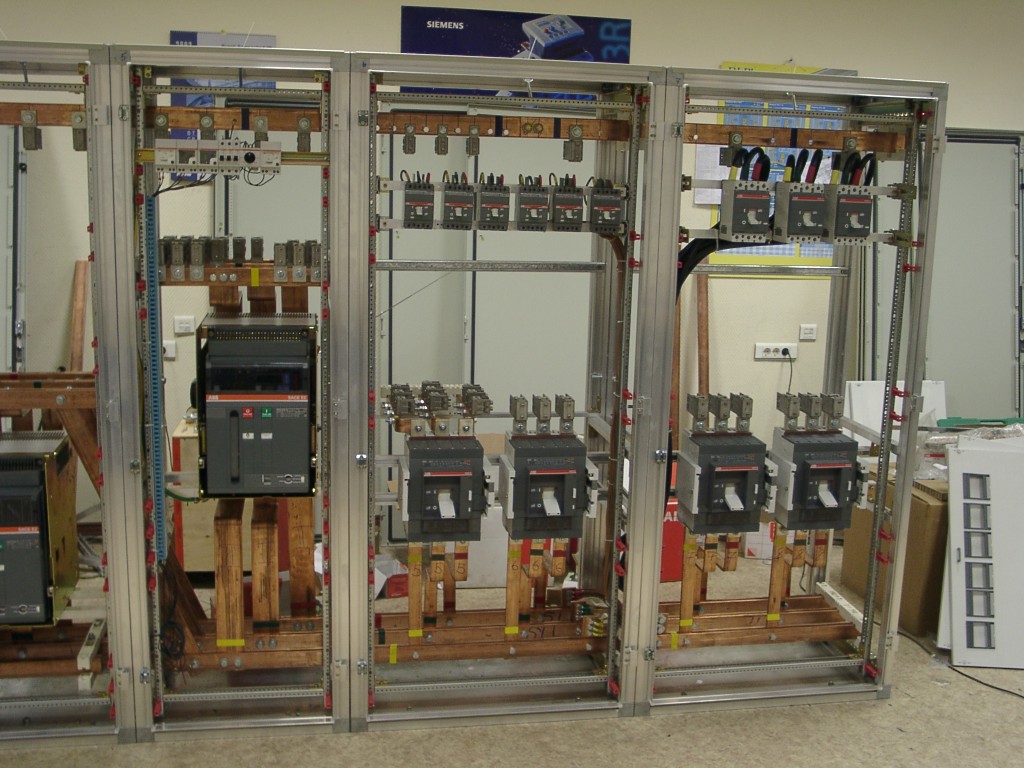

Этапы сборки щита

  • Предварительная сборка

На данном этапе включает производится удаление заглушек, установка крепежных реек, нейтральной шины и шины заземления, монтажных кронштейнов, а также демонтажа дверцы. Затем щит временно установливается на последующее место монтажа для проверки соответствия подготовленной ниши.

  • Подготовка и укладка проводов

На этом этапе подгоняется длинна проводов, с учетом запаса длины для их подключения к автоматам защиты, нулевой и шине заземления. Также на этом этапе проводится последовательная укладка силового кабеля и проводов от будущих потребителей электроэнергии до щита.

  • Закрепление УЗО и автоматов

Все защитные устройства, автоматы, электросчетчики и другое щитовое оборудование фиксируется на DIN-рейке. Существует возможность как одновременного монтажа автоматов, так и поочередного подключения устройств после фиксации на DIN-рейке.

  • Подключение проводов

Подключение проводов выполняется строго в соответствии с проектом, все загибы провода проводятся исключительно под углом 90°. Концы проводов на этом этапе зачищаются от изоляции на длину в 1 см. При использовании многожильной проводки следует закрыть оголенные концы провода специальным наконечником перед подключением к автомату. Далее проверяется надежностьфиксации провода в клеммах. Пучки проводов необходимо закрепить при помощи пластиковых стяжек.

  • Подключение силового кабеля

Заведение силового кабеля и его подключение включает его подсоединение к верхним клеммам главного автомата, соединение заземляющей жилы с шиной и подключение нуля и фазы к счетчику.

  • Финальный этап

На этом этапе проводится отладка системы и тестирование при помощи поочередного подключения нагруженных линий. Также завершающий процесс сборки состоит из маркировки проводов, закрытия щита, установки дверцы и крепления схемы щитка на ее внутреннюю сторону. Правильное составление схемы, подбор комплектующих и квалифицированная сборка электрического щитка дают гарантию надежной и долговечной работы системы. Наши специалисты имеют большой опыт в каждом из данных типов работ и готовы предоставить Вам качественную и быструю сборку щитка по оптимальным ценам в Москве и области

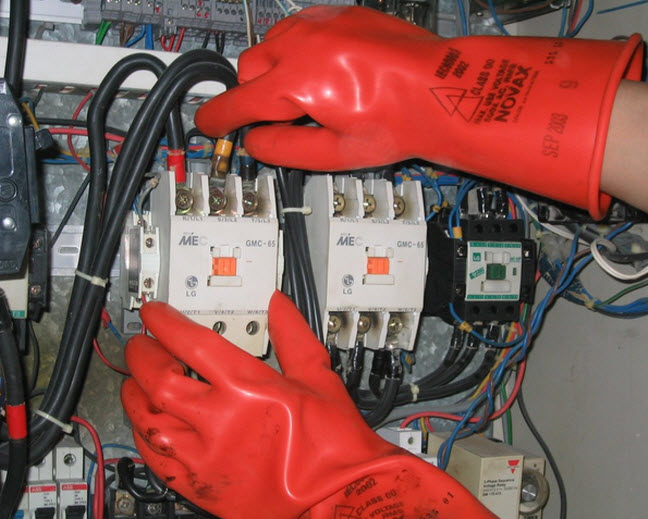

Требование безопасности при выполнении монтажа ГРЩ

Общие требования охраны труда

  • К работам в распределительном щитке допускаются только лица, которым исполнилось 18 лет. Также перед работой в ГРЩ они должны пройти медицинское обследование, вводный инструктаж, первичный инструктаж, а также обучение и стажировку. Уровень по электробезопасности должен быть не ниже 3 группы.
  • Работа специалиста должна быть определена рабочей или должностной инструкцией.
  • Необходимо выполнять правила внутреннего трудового распорядка.
  • Следует правильно применять средства индивидуальной или коллективной защиты.
  • При возникновении ситуации, которая угрожает жизни людей необходимо сообщить своего вышестоящего руководителя. Специалист, который работает с щитком должен проходить регулярное медицинское обследование.
  • Во время проведения работ в шкафу возможны действия опасных или вредных производственных факторов.
  • Работника необходимо обеспечить специальной одеждой, обувью и другими средствами индивидуальной защиты.
  • В результате получения травмы работу нужно срочно прекратить и сообщить об этом руководителю.

Требования перед началом работы

  • Следует подобрать необходимый инструмент для начала выполнения работ. Инструменты нужно визуально осмотреть и убедиться в исправности.
  • Наденьте специальную одежду.
  • Перед проведением работ осмотрите свое рабочее место.

Требования в аварийных ситуациях

  • При возникновении неисправного оборудования работник должен предупредить об этом свое начальство.
  • При обнаружении запаха газа работы нужно срочно прекратить.
  • Работы по устранению газа должны выполнять профессионалы.
  • При получении травмы работы следует прекратить и обратиться в медицинское учреждение.
  • Если произошел несчастный случай, тогда пострадавшему нужно оказать первую помощь.

Требования во время работы

  • Перед началом проведения работ работник должен убедиться в отсутствии постороннего напряжения.
  • На наружной стороне внутренней двери шкафа типа ШР должны наноситься предупредительные знаки.
  • Вводное отверстие, которое располагается в шкафу должно быть герметично закрыто.
  • Перед использованием паяльной лампы следует убедиться в отсутствии газа в шкафном колодце.
  • Курить в распределительном шкафу во время проведения работ запрещается.

Требования по окончанию работы

  • Рабочее место следует привести в порядок.
  • Закройте шкаф.
  • Соберите все инструменты.
  • Сообщите руководству о всех недостатках, которые обнаружили в щитке.
