Электромонтаж в частном доме

Электромонтаж в частном доме реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на электромонтаж в частном доме, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Электромонтаж в частном доме

Обустройство электрических коммуникаций — это важнейший этап строительства частного дома. Совершенно очевидно, что нельзя начинать монтаж электропроводки без детального проектирования, причём это утверждение касается не только возводимых зданий, но и тех, что подвергаются реконструкции и капитальному ремонту. От качества планирования и выполнения электромонтажных работ зависит не только функциональность всех энергозависимых устройств и бытовых приборов, но также безопасность людей. Владелец, как никто другой, заинтересован в тщательной подготовке, поэтому экономить здесь не стоит ни время, ни средства.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Наиболее оптимальным решением, конечно, будет заказать проект в профильной организации, тем более, что грамотно разработанная документация поможет спокойно вести разговор с Ростехнадзором и хозяйствующими субъектами, запустить объект в эксплуатацию. Проект электроснабжения является единственным документом, по которому может вестись электромонтаж, его главное назначение — уже на стадии разработки обеспечить безопасность и эффективность проводки. По сути, это целый пакет документов, содержащий полный объём необходимой информации:

  • схемы разводки, характеристики проводников;
  • способы монтажа и типы подключения всех элементов;
  • указание всего оборудования, спецификация потребителей;
  • расположение и особенности электроустановочных изделий;
  • расчёты нагрузок…

Даже если хозяин жилища обратился к профессионалам, он должен предоставить инженерам техническое задание, а значит, предварительно разобраться во многих вопросах самостоятельно. Мы сейчас не будем пытаться своими силами сделать «официальный» электропроект загородного дома, но постараемся обозначить все основные моменты, систематизация которых поможет вам:

  • грамотно ответить на вопросы конструкторов;
  • рассчитать необходимую мощность, перераспределить ограниченный энергоресурс;
  • спланировать порядок электромонтажных работ и синхронизировать их с общестроительными;
  • спрогнозировать свои расходы;
  • со знанием дела инспектировать нанятых специалистов, или приняться за работу самому.

В общем, наша задача полностью устранить возможность возникновения неприятных сюрпризов и в любой ситуации держать всё под своим контролем.

Техническое задание

Условно электроснабжение загородного дома разделяют на три основные части: проводка в жилом здании, организация коммуникаций на улице, подключение хозяйственных построек. Каждое из этих направлений должно рассматриваться отдельно и иметь свою электрическую схему, свои рабочие чертежи. Чтобы решить эту задачу, необходимо поставить себе (или проектировщикам) техническое задание. Это исходный план, на котором изображены все силовые потребители дома и хозпостроек, приборы освещения, упрощённые маршруты следования коммуникаций. Как правило, составление техзадания является результатом совместного труда дизайнера, заказчика и подрядчика, выполняющего электромонтажные работы.

Составление технического задания и проекта по нему позволит:

  • учесть все точки электрических выводов, чтобы запитанным оказался каждый бытовой прибор или агрегат;
  • расположить розетки и выключатели в удобных для пользования, а распределительные коробки в доступных для обслуживания местах;
  • рассчитать общую потребляемую мощность.

Нам нужно предварительно создать отдельные чертежи каждого этажа дома и каждого помещения, где схематически изображены все перегородки, дверные блоки с направлением открывания полотна, элементы мебели, крупные стационарные приборы (телевизоры, компьютер, электрокамин, холодильник, внутренние блоки сплит-систем, бойлер, джакузи и т. д.). Обязательное условие — привязка потребителей к ограждающим конструкциям, поэтому следует либо закончить возведение внутренних перегородок, либо произвести точную и окончательную разметку планировки непосредственно на объекте, определить уровень чистового пола. Только после этого можно произвести замеры и сделать законченные планы помещений, где и будем размечать все выводы, каждую розетку, выключатель, светильник.

Отдельное внимание уделяется слаботочным сетям — высокочастотное ТВ, интернет, видеонаблюдение, датчики движения и присутствия, стационарные аудио системы.

В некоторых случаях делают локальные чертежи для особо нагруженных в дизайнерском и электротехническом плане узлов (конкретных стен, многоуровневых потолков в отдельных комнатах).

Очень важный момент. Для корректного составления технического задания необходимо иметь паспорта всех основных потребителей, только так можно получить достоверную информацию о габаритах изделий, способах их подключения, мощности и т. д. Например, заранее стоит знать, сколько позиций включения будет иметь люстра в гостиной (определяет количество жил проводника), или, например, спецификацию варочной поверхности (определяет сечение кабеля, тип и расположение клеммы).

На данном этапе необходимо позаботиться не только о внутренних коммуникациях. Нельзя забывать о: насосных станциях; системах очистки, кондиционирования, вентиляции; уличном освещении и наружных розетках; системах антиобледенения для желобов, ступеней; системах контроля и автоматизации; резервном/автономном электроснабжении.

Когда все потребители известны, простым суммированием мощностей подсчитывается общая нагрузка. Если выделенных энергетических ресурсов недостаточно, необходимо пересмотреть комплектацию дома, подобрать более экономичные приборы. В крайнем случае, можно продолжить разработку проекта, и на его основании запросить у поставщика электроэнергии больший лимит.

На основании технического задания можно составить список необходимых розеток, выключателей, многопостовых рамок. Рекомендуем создать общий перечень по типам изделий, и несколько небольших списков для комплектации каждого помещения. Ещё раз заметим, техническое задание невозможно составить, сидя за столом, более половины этой работы производится домовладельцем «в поле» — с рулеткой в руках, и всем семейством за плечом.

Планируем монтаж

Основная задача этого этапа — скоординировать обустройство электроснабжения с другими строительными работами. Второй момент — логично организовать деятельность монтажника; оптимизировать процессы поставки материалов, применения специальных инструментов и приспособлений; должным образом подготовить рабочее место.

Электромонтажные работы начинаются на стадии производства черновых общестроительных операций, как правило, параллельно с ними. Например, разводка кабелей по полу осуществляется до устройства стяжек, но на стенах, которые штукатурятся, более рационально будет закончить черновую отделку, порезать штробы — после проводить провода и фиксировать подрозетники. При обшивке стен и потолков с применением каркасов кабели проводятся до монтажа облицовки и остаются в полости, а потом вырезаются отверстия для установочных коробок, и концы вытягиваются наружу. Открытая проводка производится поверх финишных отделок. Механизмы электроустановочных изделий монтируются после основных малярных и облицовочных работ; рамки розеток и выключателей, осветительные приборы устанавливаются после финишной отделки.

Электромонтажные работы наименее механизированы в строительстве, но некоторые моменты удаётся оптимизировать. Например, можно заказать изготовленное в заводских условиях комплектное вводно-распределительное устройство, заранее комплексно произвести ряд подготовительных работ (нанесение разметки, порезка и маркировка кабеля, протяжка проводников в защитную гофру, изготовление штроб, установка по месту элементов крепления линий, монтаж установочных коробок, зачистка и обжим концов). На многие из этих работ можно подрядить менее квалифицированный персонал.

В капитальном строительстве мерные куски проводов одной коробки коммутируют на специальной линии подготовки, а затем их протаскивают к установочным коробкам (узловой метод). Второй вариант — «лучевой», когда к заготовленному проводу (отрезан, зачищен и обжат) на стенде подключают электроустановочное изделие, а затем кабель протаскивают к распаечной коробке. В малоэтажном индивидуальном строительстве из-за сравнительно небольшого объёма работ эти операции не подвергаются индустриализации, однако все они должны выполняться в соответствие с действующими нормативными документами, такими как ПУЭ или СНиП 3.05.06–85 «Электротехнические устройства».

В частном доме обязательными будут манипуляции по организации ввода. Очень много вопросов у застройщика вызывает обустройство заземления. Этапы монтажа «внутрянки» перечисляем в хронологической последовательности (некоторые операции могут выполняться одновременно), для вспомогательных построек и уличных потребителей порядок их проведения не изменяется:

  1. Разметка мест расположения установочных изделий и путей следования линий.
  2. Порезка штроб и ниш под установочные и распределительные коробки, подготовка каналов.
  3. Изготовление проходов в различные помещения.
  4. Монтаж коробок, подрозетников, ящиков для ВРУ.
  5. Подготовка кабелей к монтажу.
  6. Разводка и фиксация силовых проводов по своим маршрутам, маркировка проводников.
  7. Монтаж цепей освещения.
  8. Разводка слаботочных сетей.
  9. Подготовка, коммутация проводников в распаечных коробках.
  10. Сборка распределительных щитов, коммутация.
  11. Проверка работоспособности системы.
  12. Монтаж электроустановочных механизмов.
  13. Вторая проверка, пусконаладочные работы.
  14. Установка фасадов для розеток и выключателей.
  15. Монтаж и подключение приборов освещения, бытовой техники.
  16. Подключение различных силовых агрегатов, устройств автономного энергоснабжения и АВР.
  17. Подключение слаботочных потребителей (антенны, пожарные и охранные датчики, роутеры и модемы, элементы аудиосистем).

Таким мы увидели планирование работ по проектированию и монтажу электросетей загородного дома. Конечно, не все нюансы нам удалось осветить, но надеемся, что немного полезной информации вы сумели почерпнуть. В последующих публикациях мы будем продолжать «электрическую» тему.

Памятка по электромонтажу

Перед тем, как приступать к электромонтажным работам, ознакомьтесь со следующей памяткой:

  1. Разводку электрики по дому нужно начинать с тщательно продуманной схемы электропроводки. Нельзя выполнять электромонтаж отдельно в каждой комнате, после чего коммутировать все линии в одном узле. Это повлечет за собой образование множества соединение проводов, в результате чего надежность электрической сети заметно снизиться.
  2. Применение некачественных электротехнических изделий является второй грубой ошибкой электромонтажа в квартире и частном доме. Дешевая китайская продукция быстро выходит из строя, не способна выдержать номинальные нагрузки и к тому же, часто становиться причиной возникновения пожара в доме (либо короткого замыкания).
  3. Расчет электропроводки выполняется без запаса. Мы неоднократно говорили, что при монтаже проводки в доме нужно приобретать на 20% больше материалов, а также выбирать сечение кабеля с небольшим запасом. Это нужно для того, чтобы перестраховаться и в дальнейшем быть уверенным, что домашняя электросеть выдержит немного повышенные нагрузки. К тому же, запас кабеля, розеток и выключателей спасет вас от того, что в самом разгаре электромонтажа не хватит буквально метра кабеля до люстры и придется срываться и идти в магазин, покупать еще материалов. Помним, что скрутки также плохо влияют на надежность электропроводки (вам то придется соединять недостающий кусок, либо вести новую, целую линию от распределительной коробки).
  4. Для подключения мощных электроприборов используются розетки. Обычная 16-амперная розетка способна выдержать не более 3,5 кВт, поэтому если вы хотите подключить варочную панель мощностью 5 кВт (или котел, или тепловую пушку), нужно вести отдельный кабель от щитка. Использование более мощных розеток может также быть ошибкой, т.к. розетка выдержит нагрузку, а кабель в стене нет (обычно его сечение 2,5 мм.кв.).
  5. Серьезно отнеситесь к расчету сечения кабеля на ввод в дом, для розеток и для линии освещения. Заниженное сечение может стать причиной возгорания электропроводки в результате токовой перегрузки.

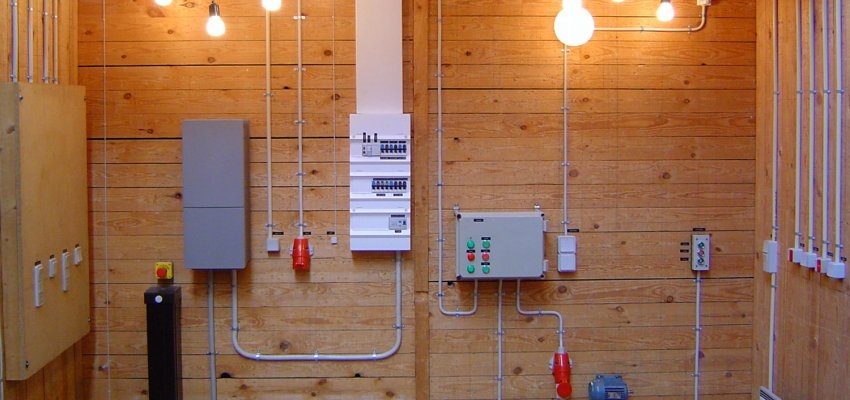

  6. В деревянных домах одной из ошибок монтажа скрытой электропроводки является прокладка кабельной линии слишком близко к деревянной обшивке стен. В итоге, при забивании гвоздя в стену (к примеру, захотели повесить картину), может произойти поражение электрическим током, если повредите изоляцию кабеля. Вообще, при электромонтаже в деревянном доме лучше использовать открытую проводку в кабель-каналах.
  7. Соединение в одной распределительной коробке высоковольтных и низковольтных проводов. Некоторые горе-электрики умудряются в одной коробке смешиваться силовые провода вместе с телевизионными, компьютерными, телефонными и т.д. Цена такой ошибки – выход из строя бытовой техники, если каким-то образом произойдет контакт высоковольтных проводов со слаботочными. К тому же, из-за наводки техника в доме может хуже работать.
  8. Использование небезопасных скруток. На сегодняшний день для соединения проводов в распределительной коробке лучше всего использовать клеммы WAGO, которые позволяют безопасно соединить несколько линий или наоборот, сделать разводку проводки.
  9. Соединение медных и алюминиевых жил. Вообще нужно отходить от использования алюминиевых проводов, т.к. сам по себе алюминий более хрупкий и к тому же способен выдержать меньшие нагрузки по сравнению с медью такого же сечения. При контакте алюминия с медью происходит перегрев соединения, что влечет за собой неблагоприятные последствия. Если нет возможности миновать этот опасный контакт, то обязательно для соединения жил используйте специальные клеммы WAGO.
  10. Работа под напряжением. Конечно, одна из самых типичных ошибок уверенных в себе электриков и домашних мастеров. Любые электромонтажные работы нужно проводить при отключенном питании. Вдруг, цветовая маркировка не соответствует и перед этим кто-нибудь по ошибке повел на разрыв выключателя освещения ноль, а не фазу. Даже простейшая замена лампочки в этом случае может быть фатальной, не говоря уже об электромонтаже.
  11. Штробление стен нужно выполнять только в горизонтальном и вертикальном направлении. Вести линию от распредкоробки к розетке наискось, по самому кратчайшему пути категорически запрещено. Это ошибка может стать причиной удара током при сверлении стены (можете наткнуться на кабельную линию).
  12. Распределительные колобки должны находиться по потолком (ниже на 20 см). В таком случае вы обезопасите электропроводку от повреждения.
  13. Не нужно резать провода на куски перед электромонтажом. Из-за ошибки в расчетах до выключателя света либо люстры может не хватить буквально 20 см, в результате чего придется все равно отрезать кабель подлиннее.
  14. Используйте специальные марки проводов и кабелей при электромонтаже на улице, в ванной либо даже в деревянном доме. К примеру, под землей нужно использовать бронированный кабель, а в сауне термостойкий.
  15. Соблюдайте цветовую маркировку проводников. Ноль должен быть синего цвета, земля – желто-зеленого, оставшийся фаза (как правило, белый, коричневый или красный). Если в вашем случае маркировка по цветам будет отсутствовать или по ошибке вы перепутаете цвета, это может навредить не только вам же, но и электрику, который будет производить электромонтаж во время вашего отсутствия.
  16. Мы уже затрагивали этот момент немного выше – при монтаже освещения в частном доме либо квартире на разрыв к выключателю всегда должен идти фазный провод, а не нулевой! Если вы по ошибке сделаете наоборот, даже при выключенном освещении светильник будет под напряжением.
  17. Распределительные коробки должны быть защищены от детей, но в то же время доступны для ревизии либо ремонта. Не стоит при электромонтаже муровать их в стену, как это делали ранее. Если вдруг пропадет свет в квартире, придется разрывать дорогущие обои для проверки всех соединений.
  18. Перед подключением многопроволочного провода в винтовой зажим, жилу обязательно нужно обжать специальной гильзой или хотя бы залудить. В противном случае такое соединение через время ослабнет и начнет греться, что приведет к пожару.
  19. Уделите должное внимание правильному заземлению частного дома. При монтаже внутреннего заземляющего контура очень часто допускают типичные ошибки: подключают провода заземления между соседними розетками шлейфом, заземляют газовые трубы и т.д.
  20. Обязательно уделите должно внимание правильному подключению УЗО, т.к. это устройство защищает человек от поражения электричеством.

Вот мы и рассмотрели самые опасные ошибки электромонтажа в частном доме. Конечно, на самом деле электрики допускают еще множество ошибочных действий, но перечисленные выше пункты являются самыми часто встречаемыми, поэтому мы и уделили им особое внимание.

Что лучше для частного дома – однофазный или трехфазный ввод?

В середине двадцатого века в каждом частном доме всего то и было электроприборов, что электроплита, несколько лампочек и, в лучшем случае, телевизор или радиоприемник. Сегодня бытовых электроприемников просто тьма в любом жилом помещении, и в частных домах стали все чаще выполнять трехфазные кабельные вводы. От традиционной однофазной сети многие отказываются.

Но в чем же преимущества трехфазной сети? И стоит ли безусловно отдавать ей предпочтение?

Многие полагают, что трехфазная сеть позволит потреблять больше мощности, то есть включать больше приборов. Это не совсем так. Максимально разрешенная мощность указывается в технических условиях на подключение. Как правило, для трехфазной сети это 15 кВт на домохозяйство, а для однофазной – 10 или те же 15 кВт. Очевидно, что выгода по мощности небольшая, а может и вовсе отсутствовать.

Однако следует не забывать, что при одинаковой мощности для трехфазной сети можно использовать вводной кабель существенно меньшего сечения. Причина находится буквально на поверхности: мощность, а, следовательно, и ток распределяется по трем фазам, в меньшей степени нагружая фазный провод в отдельности. Номинал вводного автоматического выключателя в трехфазной сети, соответственно, тоже будет меньшим.

Но эти преимущества не имеют существенного значения. Разве так уж важно, какое сечение у вводного кабеля и номинал у вводного автомата? Гораздо важнее тот факт, что вводной распределительный щит для трехфазной сети будет иметь большие габариты.

Последнее связано с тем, что трехфазный счетчик заведомо больше любого однофазного. Вдобавок и вводной автоматический выключатель будет занимать три или четыре модуля (если нулевой проводник тоже разрывается). Трехфазные УЗО тоже отличаются повышенными габаритами, так что вводной распределительный щит на несколько ярусов для «трехфазки» - обычная картина.

Это недостаток трехфазного ввода в частный дом. А вот возможность непосредственного подключения в сеть трехфазных электроприемников – электрических котлов, асинхронных электроприводов – это несомненное преимущество. Любой счастливый владелец частного дома с трехфазным вводом охотно пользуется этой «форой». Ведь асинхронные двигатели, включенные в трехфазную сеть, работают с лучшими энергетическими и механическими параметрами. А мощные электроприемники – котлы, электроплиты, обогреватели – не вызывают «перекоса фаз».

«Перекос фаз» в этом вопросе вообще тема очень щекотливая. Поскольку магистральная сеть всегда трехфазная, а обеспечить одинаковую нагрузку во всех трех фазах практически невозможно, то напряжение по фазам никогда не будет одинаковым. Выполнение трехфазного ввода не поможет изменить ситуацию к лучшему – ведь кроме вас в этой сети еще очень много разных потребителей. Но в своей сети после прибора учета необходимо распределить нагрузку максимально равномерно. Это возлагает дополнительную ответственность на электрика, выполняющего монтаж.

В однофазной электрической сети «перекос фаз» часто становится причиной того, что потребители, подключенные к неудачной фазе, вынуждены мириться со слишком низким сетевым напряжением. Обладателям трехфазного ввода подобные проблемы неведомы, поскольку они могут подключать важные, ответственные однофазные электроприемники к той фазе, которая не подверглась просадке из-за «перекоса».

Рабочее напряжение трехфазной сети составляет 380 вольт. Это ощутимо выше привычных 220 вольт. Поэтому при работе и эксплуатации трехфазной сети необходимо больше внимания уделять электробезопасности. С позиций норм пожарной безопасности трехфазный ввод также является более опасным, так как ток короткого замыкания при напряжении 380 вольт будет намного выше.

Таким образом, к недостаткам трехфазного ввода в частный дом можно отнести:

  • Необходимость получения разрешения и технических условий на подключение от местной энергосбытовой компании. Это дело довольно хлопотное и может потрепать нервы, а то и совсем закончиться неудачей.
  • Повышенная опасность поражения электрическим током и пожарная опасность из-за более высокого напряжения. Это повышение опасности не очень велико и заметно. Однако не лишним будет установить дополнительный трехполюсный автомат большого номинала непосредственно перед вводом в здание, особенно если дом деревянный. Это спасет от короткого замыкания на вводе.
  • Большие габариты распределительного вводного щита. Для владельцев больших загородных резиденций этот недостаток не критичен – им места всегда хватает. Остальным следует принять этот фактор во внимание.
  • Необходимость установки модульных ограничителей перенапряжения во вводном щите. Вообще-то такая мера и для однофазного ввода будет не лишней, но в «трехфазке» это еще актуальнее. Ведь ваш индивидуальный рабочий ноль с большой вероятностью может оборваться, а это будет чревато перенапряжением как минимум в одной, наименее нагруженной фазе.

Достоинствами же трехфазного ввода являются:

  • Возможность перераспределять нагрузку между фазами, избегая эффекта «перекоса фаз».
  • Возможность непосредственного включения в сеть трехфазных мощных электроприемников. Это самое важное преимущество трехфазного ввода.
  • Снижение токовых номиналов вводной защитной аппаратуры и сечения вводного кабеля.
  • В некоторых случаях, при лояльном отношении со стороны энергосбытовой компании, – возможность увеличить максимальную разрешенную мощность потребления электроэнергии.

Таким образом, на практике выполнение трехфазного ввода становится целесообразным для частных домов с жилой площадью 100 кв. метров и более. Тогда однофазных электроприемников бывает очень много, и нагрузку можно будет распределить максимально симметрично. Также трехфазный ввод подойдет для тех, кто планирует включать в сеть мощные трехфазные электроприемники. Для остальных переход на «трехфазку» - мера совсем не обязательная, она может стать лишь причиной лишней головной боли.
