В освещении склада, как, впрочем, и других объектов, есть определенные тонкости, связанные со спецификой помещения, особенностями хранения товаров и материалов, техническим оснащением и работой сотрудников.

Складские комплексы играют крайне важную роль в торговле, ведь сохранность грузов и общий уровень безопасности – это гарантия успешного бизнеса. Данная статья призвана ответить на общие вопросы и дать определенные рекомендации по использованию новых светодиодных технологий.

Классификация типов складского освещения

Устройство освещения складов должно обеспечивать нормы освещенности и показатели качества освещения, бесперебойность действия освещения, удобство обслуживания и управления в соответствии с нормативными требованиями и требованиями пожарной безопасности.

Существуют следующие типы освещения складов:

• естественное;
• искусственное;
• смешанное.

При естественном освещении дневной свет проникает через окна или специальные устройства в стенах. При искусственном освещении используются светильники, фонари и другие осветительные приборы. Количество светильников и их мощность определяет специальный инженерный расчет в соответствии с нормативными требованиями. При смешанном освещении используются и окна и искусственные светильники одновременно.

​

Отсутствие или недостаток естественного освещения в складских помещениях связано со строительством многопролетных одноэтажных зданий большой ширины и безоконных сооружений. Как правило, в складских помещениях планируется смешанное освещение, при котором недостаточное по нормам естественное освещение дополняется искусственным. В помещениях без окон используется только искусственное освещение. Расчет выполняется в соответствии с нормативными требованиями.

Классификация видов освещения

Различают следующие виды складского освещения:

• рабочее освещение;
• аварийное освещением.

Рабочее освещение необходимо для всех складских помещений. Для помещений, имеющих зоны с разными условиями естественного освещения и разными режимами работы, необходимо, чтобы и управлени освещением таких зон было выполнено раздельным. Рабочее освещение обеспечивает нормируемые осветительные условия (освещенность, качество освещения) в помещениях и в местах производства работ вне зданий с учетом нормативных требований по освещенности. В складских зданиях применяется, как правило, общее освещение; в этом случае светильники размещаются в верхней зоне помещения равномерно (общее равномерное освещение) или применительно к расположению хранимых товаров, материалов, оборудования (общее локализованное освещение).

Аварийное освещение подразделяется на освещение безопасности и эвакуационное. Освещение безопасности предназначено для создания осветительных условий, необходимых для продолжения работы персонала в помещениях и на местах производства открытых работ при отключении рабочего освещения в соответствии с нормативными требованиями. Эвакуационное освещение предназначено для создания необходимых осветительных условий для эвакуации людей (в том числе при пожарах) из помещений или мест производства наружных работ при аварийном отключении рабочего освещения и должно соответствовать требованиям безопасности при пожаре. Светильники аварийного освещения могут быть горящими, включенными одновременно с основными светильниками нормального освещения, и не горящими, автоматически включающимися при отключении нормального освещения. Устанавливать их рекомендуется по возможности в удалении от оконных проемов. Для аварийного освещения в складах используются обычно лампы накаливания, хотя в последнее время, все чаще светодиодные светильники. Складское освешение, требования и правила

Общие сведения и нормы освещённости

Устройство освещения складов должно обеспечивать нормы освещенности и показатели качества освещения, бесперебойность действия освещения, удобство обслуживания и управления. Различают два вида освещения: естественное и искусственное. Естественное освещение осуществляется через специальные проемы и фонари в наружных стенах, искусственное создается с помощью осветительных приборов. Отсутствие или недостаток естественного освещения в складских помещениях связано со строительством многопролетных одноэтажных зданий большой ширины и безоконных и бесфонарных сооружений. Как правило, в складских помещениях планируется смешанное освещение, при котором недостаточное по нормам естественное освещение дополняется искусственным. В бесфонарных и безоконных зданиях используется только искусственное освещение.

Согласно СНиП 23.05-95 склады оборудуют рабочим, аварийным и охранным освещением, причем устройство дежурного освещения в складских помещениях не допускается. Электроосвещение складов выполняют в соответствии с требованиями ПУЭ – Правилами устройства электроустановок, СНиП 23.05-95 «Естественное и искусственное освещение», ГОСТ 50571.8–94 «Электроустановки зданий. Требования по обеспечению безопасности», НПБ 249-97 «Светильники. Требования пожарной безопасности. Методы испытаний».

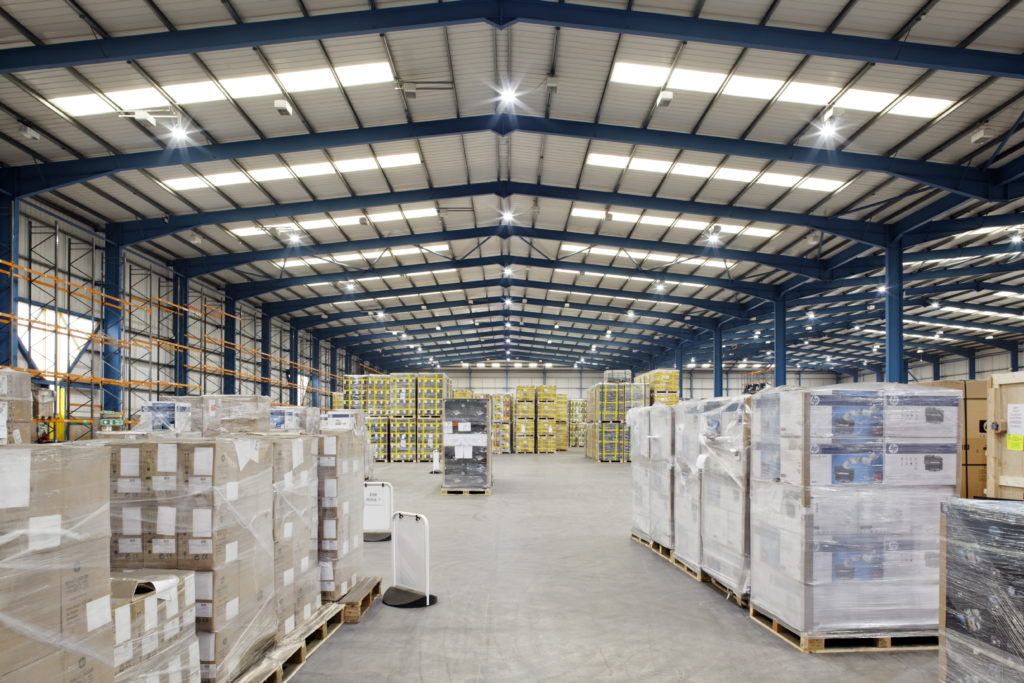

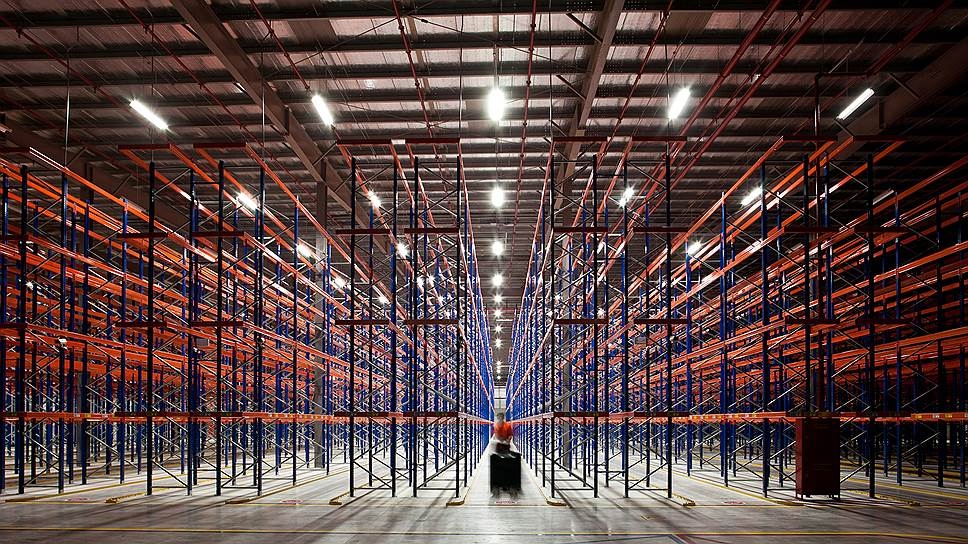

Рабочее освещение обеспечивает нормируемые осветительные условия (освещенность, качество освещения) в помещениях и в местах производства работ вне зданий. В складских зданиях применяется, как правило, общее освещение; в этом случае светильники размещаются в верхней зоне помещения равномерно (общее равномерное освещение) или применительно к расположению хранимых товаров, материалов, оборудования (общее локализованное освещение). Последнее применяют при стеллажном хранении. Для питания светильников общего освещения согласно ПУЭ используется напряжение переменного тока не выше 220 В. При общем освещении светильники устанавливают непосредственно на поверхности потолка или подвешивают к нему, на фермах, стенах и колоннах.

​

Устройство рабочего электрического освещения обязательно для всех складских помещений независимо от устройства других видов освещения. Для помещений, имеющих зоны с разными условиями естественного освещения и разными режимами работы, необходимо, чтобы и управление освещением таких зон было выполнено раздельным.

Аварийное освещение подразделяется на освещение безопасности и эвакуационное. Освещение безопасности предназначено для создания осветительных условий, необходимых для продолжения работы персонала в помещениях и на местах производства открытых работ при отключении рабочего освещения. По рекомендациям РАМН, разработанным на основании требований ПУЭ и СНиП 23.05-95 (Суворов Т.А. Освещение на производстве. Эколого-гигиеническая оценка и контроль. РАМН, 1998), освещение безопасности должно создавать минимальную освещенность на рабочих местах не менее 5% нормируемой рабочей освещенности, но не меньше 2 лк внутри помещений и не меньше 1 лк для территорий предприятий. Эвакуационное освещение предназначено для создания необходимых осветительных условий для эвакуации людей из помещений или мест производства наружных работ при аварийном отключении рабочего освещения.

Эвакуационное освещение, согласно требованиям СНиП 23.05-95 переключаемое на источник, не используемый при нормальном режиме для питания рабочего освещения, является обязательным для помещений без естественного освещения и должно обеспечивать минимальную освещенность на полу основных проходов (или на земле) и на ступенях лестниц 0,5 лк – в помещениях и 0,2 лк – на открытых территориях.

Для рабочего освещения, освещения безопасности и эвакуационного освещения не допускается применение общих групповых щитков, а также установка аппаратов управления рабочим освещением, освещением безопасности и эвакуационным освещением в общих шкафах.

Светильники аварийного освещения могут быть горящими, включенными одновременно с основными светильниками нормального освещения, и не горящими, автоматически включающимися при отключении нормального освещения. Устанавливать их рекомендуется по возможности в удалении от оконных проемов. Для аварийного освещения в складах используются только лампы накаливания.

Требования по уровню освещенности на складах

Нормы и правила определяют следующие требования по уровню освещенности в скдаских помещениях и открытых складских площадках:

• при напольном хранении товаров в закрытых складах минимальный уровень освещенности в соответствии с нормативными требованиями при использовании газоразрядных ламп – 75 лк, при использовании ламп накаливания – 50 лк.
• при стеллажном хранении товаров в закрытых складах минимальный уровень освещенности при использовании газоразрядных ламп – 200 лк, при использовании ламп накаливания – 100 лк.
• при выполнении грубых работ (погрузка, разгрузка, сортировка, комплектация, транспортировка) основные осветительные приборы должно обеспечивать не менее 200 лк с газоразрядными светильниками и не менее 200 лк с лампами накаливания внутри помещения;
• при выполнении грубых работ вне здания допускается уровень освещенности 5 лк;
• при работе в кладовой и на рампе минимальная освещенность составляет 50 лк.

Примеры освещения в складах

Ниже рассматривается освещение складов некоторых наиболее распространенных материалов, изделий и топлива

На складах угля размеры штабелей для хранения бурого и каменного угля не превышают по высоте 2,5 м, а по ширине - 20 м. Размеры штабелей антрацита всех сортов и каменного угля в плане, а также по высоте не ограничиваются и определяются в зависимости от эксплуатационных условий но практически по ширине не превышают 70 - 100 м и по высоте 10 - 15 м.

На больших механизированных складах для разгрузочных и погрузочных операций применяются различного типа краны и транспортеры (ленточные, скребковые, лотковые), позволяющие производить непрерывную разгрузку и погрузку угля и распределение его по штабелям.

Для создания равномерной освещенности прожекторные мачты рекомендуется устанавливать с обеих сторон линии штабелей в шахматном порядке.

Если расстояние между рядами мачт не превышает 50 - 60 м (при установке их, например, по проездам, с обеих сторон штабеля), то для освещения штабелей высотой до 10 м выбираются мачты высотой 10 - 15 м.

При освещении штабелей высотой 10 - 15 м высота мачт, подлежащих установке, возрастает до 20 и даже 30 м при расстоянии между рядами мачт более 100 м.

На электростанциях в некоторых случаях прожекторы могут размещаться на дымовых трубах котельной, обычно расположенных недалеко от складов топлива.

Аналогично освещению складов угля создается общение складов различных инертных материалов (песок, щебень, гравий). Освещение складов лесоматериалов с ручной их укладкой представляет затруднений. Лесоматериал (доски, бревна укладывается в штабеля высотой 2 - 3 м.

Освещение этих штабелей может осуществляться как светильниками, так и прожекторами.

Значительно сложнее решаются вопросы механизированных складов, где высота штабелей достигает 7 - 8 м. Пиломатериалы располагают обычно группами по 8 - 12 штабелей с таким расчетом, чтобы площадь каждого не превышала 800 - 900 м2. Расстояние между штабелями в группе не меньше 1,5 - 2 м.

Каждая группа со всех четырех сторон прилегает к проездам шириной не менее 8 - 12 м. Каждые 30 групп штабелей образуют квартал площадью 4 га. Между кварталами создаются пожарные разрывы шириной 25 - 30 м.

Для механизации укладки пиломатериалов применяются передвижные штабелеукладчики. Перевозка пиломатериалов производится на вагонетках или специальными автолесовозами и автопогрузчиками.

Для освещения таких складов можно использовать светильники, но они должны быть установлены на высоте не менее 12 - 14 м, иначе не будет обеспечена освещенность верхней плоскости штабеля, где в основном и производится работа по укладке или разборке пиломатериалов. Столбы устанавливаются вдоль проездов по периметру групп штабелей, вне габаритов проездов.

Прожекторное освещение таких складов обеспечивает хорошую освещенность верхней части высоких штабелей, но рабочие поверхности низких штабелей, а также проезды между ними могут оказаться затененными расположенными рядом высокими штабелями. Поэтому для таких складов высота прожекторных мачт не должна быть меньше 20 м, и размещать их следует по углам расположения групп штабелей вне габаритов проездов, на пересечении продольных и поперечных проездов.

Прожекторы должны устанавливаться с большими углами наклона (20 - 30°). Рациональность применения прожекторов или светильников должна определяться на основании вариантного расчета.

Освещение складов металла и металлических изделий не представляет затруднений, так как высота штабелей на этих складах не превышает 3,5 м. Большей частью открытые склады размещаются в непосредственной близости от производственных цехов, поэтому прожекторы устанавливаются чаще всего на высотных частях этих зданий, а также на конструкциях кранов, непременно применяемых на таких складах.

​
