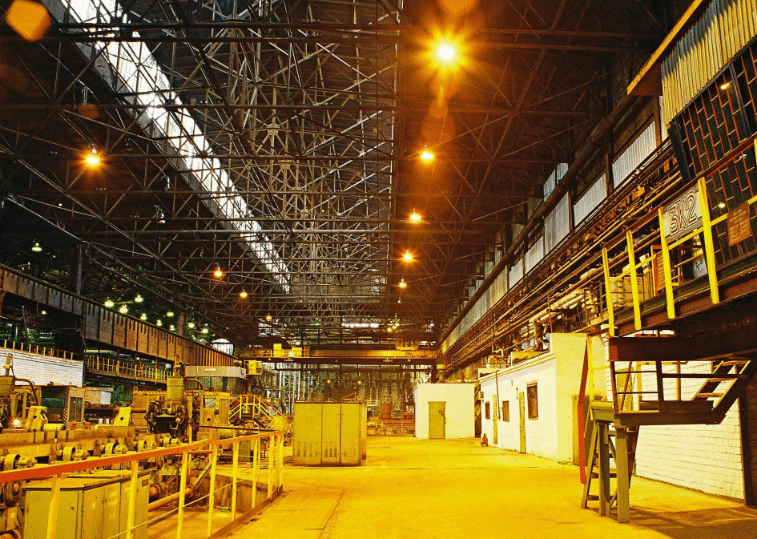

Электроснабжение и освещение промышленных зданий

Одной из основных норм создания рациональных условий труда на предприятиях является освещение. Неправильное распределение или недостаточное количество этого фактора может вызывать утомляемость работников, которая приводит к падению работоспособности. Подразделить промышленное освещение можно на несколько различных категорий. В первую очередь распределение зависит от источника излучения и делится на:

  • естественное;
  • искусственное;
  • комбинированное.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

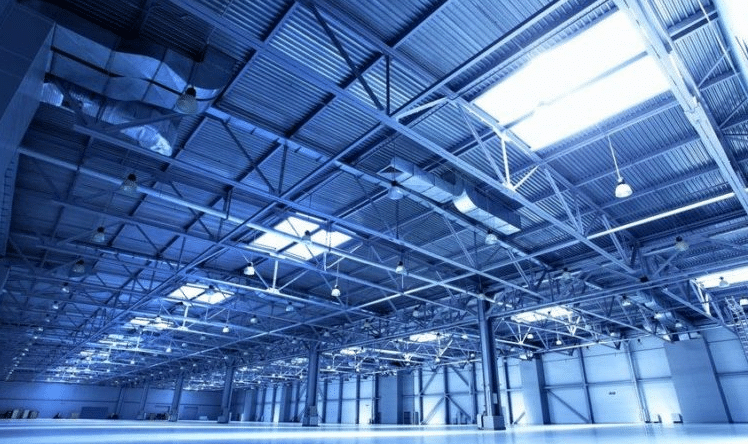

Естественное освещение

Это промышленное освещение обеспечивается природным источником света – солнечными лучами, а также рассеянными в атмосфере остальными световыми потоками. Оно является наиболее благоприятным вариантом, потому что человеческий глаз в большей степени приспособлен к такому источнику света. Что касается промышленных помещений, естественное освещение в них может осуществляться следующими способами:

  • верхним – подача потоков производится за счет световых фонарей в перекрытиях;
  • боковым – свет в помещение проникает из оконных проемов;
  • смешанным – совмещает оба предыдущих способа.

Освещение промышленных помещений только естественным видом не в состоянии создать уровень освещенности, который необходим, потому что имеет ряд недостатков.

  1. Изменение погодных условий – повышенная облачность или осадки, а также темное время суток существенно затрудняют условия работы.
  2. Определенное расположение проемов, обусловленное конструкцией здания, не может обеспечить равномерность проникновения света.
  3. Прямыми солнечными лучами может быть вызвано ослепление, что недопустимо по технике безопасности.

Искусственное освещение

Недостатки естественных источников света восполняются при помощи искусственного освещения, использоваться которое может в двух системах:

  • общей, основная задача которой заключается в том, чтобы осветить полностью все помещение;
  • комбинированной – общее и местное освещения объединены в этой системе. Второе несет на себе функцию целенаправленности светового потока на рабочие места или определенные механизмы и части оборудования.

Важно! Освещение промышленных зданий только за счет искусственного вида недопустимо.

Искусственное освещение по назначению делится на:

  • Рабочее. Оно необходимо для обеспечения непрерывного технологического процесса. Применяется, когда существует нехватка естественного освещения или его отсутствие.
  • Аварийное. Наличие этого вида должно быть предусмотрено на случай внезапной остановки механизмов, вызванной:
  1. продолжительным нарушением техпроцесса;
  2. чрезвычайной ситуацией (взрыва, пожара, массового отравления);
  3. возникновением опасности травматизма в местах скопления людей;
  4. перебоями работы объектов жизнеобеспечения производства – насосных станций, электростанций, диспетчерских, систем вентиляции, пожарных дежурных постов и многих других, наличие которых зависит от особенностей производства.

Также такое освещение должно быть предусмотрено на случай эвакуации людей, располагаться оно должно:

  • на территории цехов, в которых численность рабочих более 100 человек;
  • на лестницах и проходах, которые предусмотрены для эвакуации;
  • в производственных помещениях, в которых прерывание рабочего освещения может подвергнуть травматизму рабочих;
  • в опасных местах для прохода людей.

Аварийное освещение должно иметь индивидуальное подключение к источнику питания, независимое от рабочего. Это необходимо для того, чтобы обеспечить своевременное включение при внезапном отключении рабочего напряжения.

Комбинированное освещение

Этот вариант является наиболее рациональным решением и применяется для большинства промышленных помещений. Комбинированный вид совмещает естественное и искусственное освещение промышленных цехов. Для обеспечения комфортных условий работы при проектировании должны быть учтены основные параметры освещенности в помещениях:

  1. Поддерживание в пределах нормы блескости. Это повышенная яркость поверхностей, которая ведет к нарушению функций зрения.
  2. Равномерность распределения яркости. Несоблюдение этого параметра вызывает утомляемость и снижает работоспособность. Характеризуется она коэффициентом неравномерности, который определяется отношением освещенности самой максимальной величины к минимальному значению.
  3. Ограничение попадания теней, наличие которых ведет к резким перепадам яркости. Наибольшую опасность для человеческого зрения несут движущиеся тени.
  4. Максимальное предотвращение колебания светового потока. Вызывать их могут перепады напряжения в сети либо же мерцание газоразрядных ламп.

Промышленное светодиоидное освещение

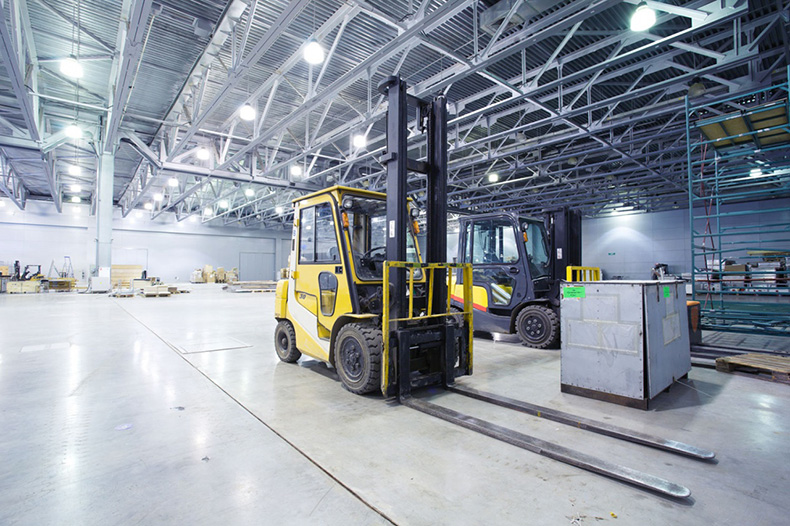

Одной из разновидностей искусственного рабочего освещения является светодиодное. Промышленные LED-светильники экономичны и эргономичны. Их можно использовать в условиях повышенной влажности, при высоких и низких температурах, в запыленных зданиях. Это достигается за счет особой конструкции корпуса, которая сводит к минимуму внешнее воздействие на них и исключает перегрев. Последняя задача решается использованием радиаторов для отвода тепла.

Светодиодные элементы используются на производственных предприятиях и в крупных зданиях. Они способны в 4-7 раз уменьшить затраты на электричество в сравнении с люминесцентными и традиционными источниками. LED-светильники долговечны и не требуют специального ухода или обслуживания. Они имеют высокий запас прочности, так как колба изготовлена из полимерного материала, и потому подходят для сложных условий эксплуатации. Даже при разбивании из них не выделяются токсичные вещества, как в случае с люминесцентными, поэтому они не несут угрозы здоровья для людей, присутствующих в помещении.

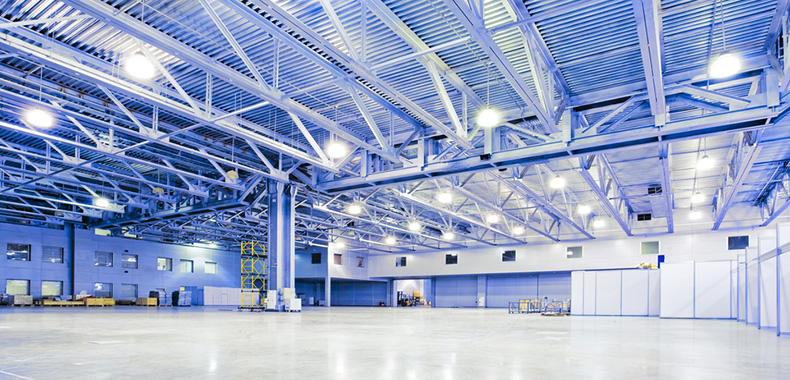

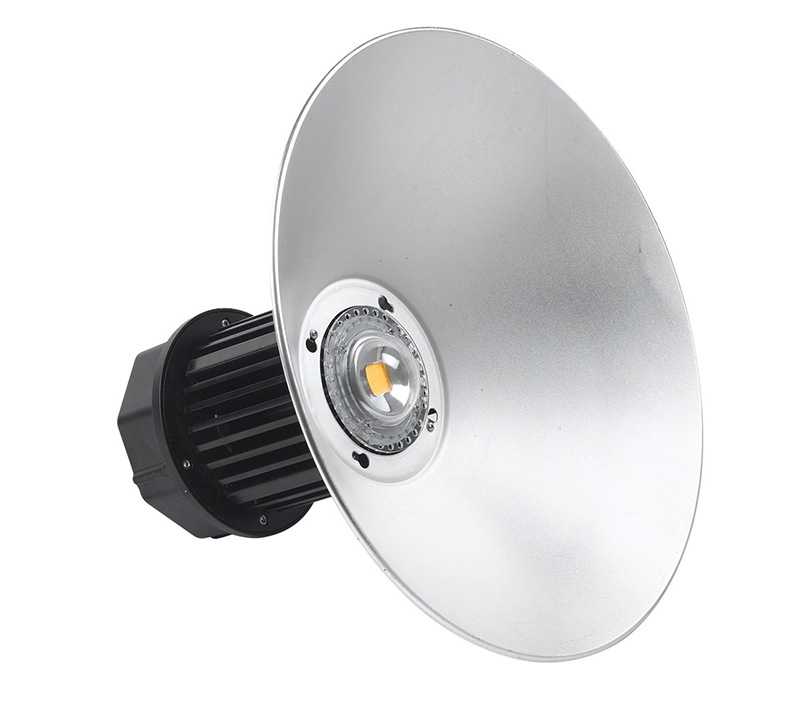

Купольные светильники

Эти подвесные приборы предназначены для больших промышленных объектов (цехов, складских комплексов, ангаров) и других зданий с потолками высотой более 4 м. Помимо купольного исполнения, для них характерно удобное крепление с функцией поворота отражателя. Конфигурация купола определяет, под каким углом рассеивания будут распространяться лучи. Купольные модели имеют пыле- и влагозащищенный корпус (IP57 и выше), функционируют в температурном диапазоне от -40 до +50 °С и работают в среднем около 75 тысяч часов.

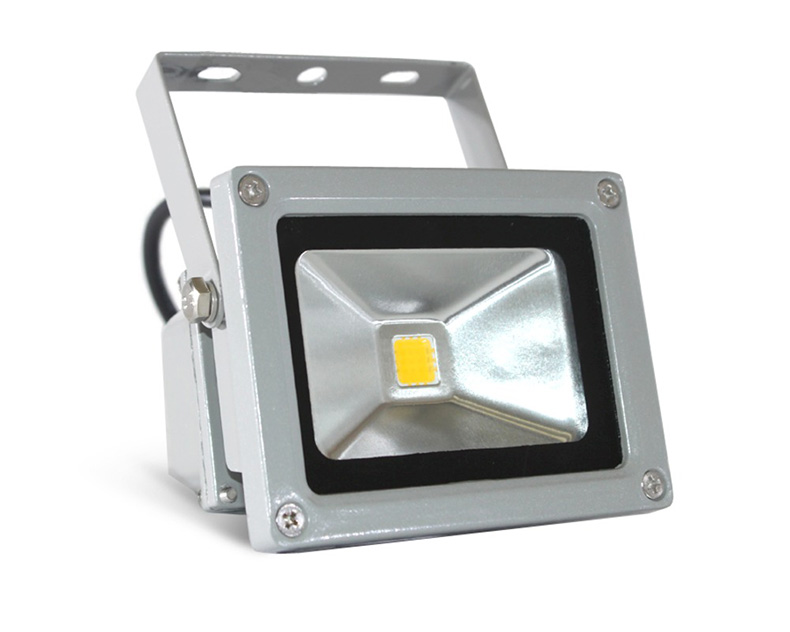

Промышленные прожекторы

Прожекторы устанавливают не в помещениях, но и за их пределами. Они создают поток лучей и формируют его передачу под определенным наклоном в зависимости от конструктивных особенностей корпуса, установленных линз и отражателей. Распространены оптические решения, дающие пучок света под углом 15, 30, 45, 60 или 90°.

Промышленные потолочные светильники

Потолочные светильники крепятся непосредственно к потолку и создают не направленный, а рассеянный свет, равномерно освещая весь цех, склад или другое здание. Бывают встроенными или накладными. Потолочные светильники просты в обслуживании, экономичны и в том числе используются для организации аварийного освещения.

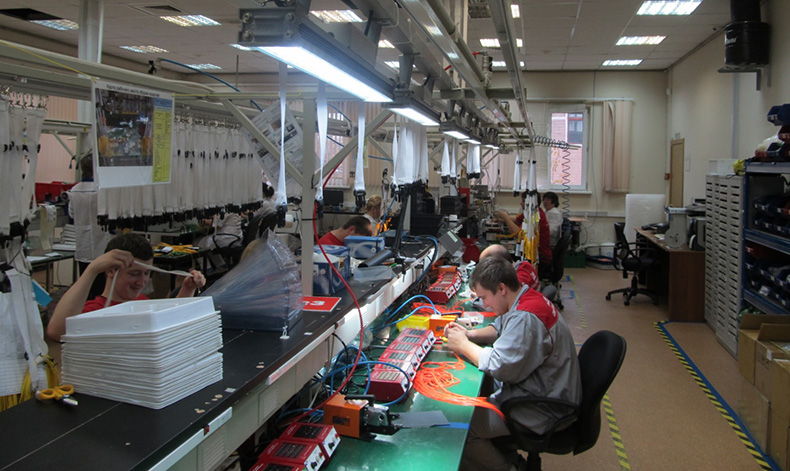

Индивидуальная подсветка на производстве

Ее применяют для того, чтобы максимально выделить рабочую область сотрудников, акцентировать внимание на деталях или обеспечить выполнение правил техники безопасности. Ею имеет смысл оснастить место оператора на конвейерной ленте или за станком. Здесь будут уместны точечные LED-светильники с ярким направленным пучком, попадающим на рабочее место одного или двух-трех работников.

Расчет освещенности промышленного цеха

Чтобы рассчитать освещенность нужно обладать следующей информацией об объекте:

  • Цвет стен и потолка, для определения коэффициента отражения. Если стены темные – они плохо отражают свет, нужно устанавливать больше освещения.
  • Высота, ширина и длина помещения.
  • Насколько запылено помещение. При сильном задымлении и запылении освещенность снижается.
  • С какими деталями (минимальный размер) будет работать персонал, чем меньше детали, тем ярче нужен свет.
  • Цвет фона, на котором расположены детали. Чем больший контраст между деталью и фоном, тем меньше нужно света.
  • Допустимый коэффициент пульсаций. Пульсирующий свет вызывает усталость и плохое самочувствие у того, кто под ним работает. Может вызвать появление стробоскопического эффекта, его нужно избегать при работе с подвижными механизмами. В подсобных и складских помещениях допустимы относительно сильные пульсации.
  • Характеристики светильника и его светораспределение.

Исходя из этих данных, можно выбрать норму освещенности для конкретного помещения. Эти нормативы содержатся в документе СНиП 23-0-2010 (и других годов) «Естественное и искусственное освещение». Для выбора количества светильников, мощности и типа ламп нужно определить требуемую освещенность рабочей поверхности. Для этого и нужны эти нормативные документы. Освещенность измеряется в люксах, она равна 1 лм на 1 квадратный метр. Люмен – единица измерения светового потока.

В документе ВСН 196-83 «Отраслевые нормы проектирования искусственного освещения основных цехов промышленных предприятий Минтрасстроя» описаны нормы освещенности разных производственных и складских помещений.

Аварийное освещение должно быть запитано от резервной линии или блоков бесперебойного питания, ведь оно предназначено для перемещения по зданию в нестандартных, аварийных условиях.

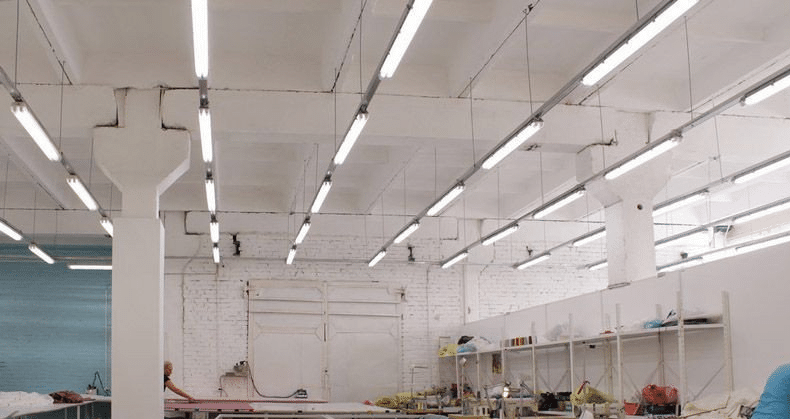

Для легкой промышленности также есть своя специфика в выборе источников света, например, на швейном предприятии, где нет повышенной запыленности и загрязненности, но есть повышенная нагрузка на зрение. Швея работает с тонкими нитями и иглами, а главная ее задача сделать точный раскрой и шов. Этот фактор описан в понятии «класс зрительной работы» в СНИПе. Кроме того, источник света должен обладать хорошим индексом цветопередачи, так что ДРЛ и ДНаТ лампы здесь не подходят, а галогеновые, накаливания, люминесцентные – подходят хорошо. В противном случае работники будут плохо различать цвета тканей и нитей, подробнее об этом мы расскажем ниже.

К тому же каждое рабочее место должно дополнительно освещаться местным источником света с регулировкой потока. Он располагается так, чтобы светящаяся область не была в поле зрения работника. Это касается не только швейных станков, но и токарных, фрезерных и пр. Нормы для швейной мастерской указаны в СНиП 23-05-95 Приложение К, позиция 72, при общей освещенности 750 Лк, на рабочем месте она должна быть 2000 Лк за счет местного освещения. Это могут быть дополнительные светильники около стола и оборудования или встроенная подсветка в швейные машинки.

Возможность регулировки яркости местного источника света нужна, так как каждый работник может настроить ее исходя из своих физиологических особенностей.

В пищевой промышленности, например, на хлебобулочном комбинате, кухнях, пищеблоках нужно учитывать, что в процессе готовки, в помещении может быть много пара, это снизит освещенность, для этого также вводится коэффициент запаса. Кроме этого, в воздух может подниматься большое количество муки. В ГОСТ Р 55710-2013 в таблице №12 указано сколько света должно быть в пекарне. На участки выпечки 300, а в отделе украшения изделий (например, тортов и пирожных) 500 Люкс.

Нормы для других производств можно посмотреть в вышеуказанных документах. Обратите внимание, что нужно стараться избегать чрезмерной яркости на отдельных участках помещения и недостаточной в его периферии. Этого можно достичь увеличением количества светильников или использовать светильники, которые дают более рассеянный свет, с большим количеством ламп, возможно трубчатой формы.

Численный расчет

После определения требуемого количества света переходят к расчетам, один из вариантов – это применить метод использования светового потока. Для вычисления расчетного светового потока ламп определяют высоту подвеса светильников, коэффициенты отражения поверхностей стен (цвета их окраски), потолка и рабочей области. Определяют суммарный световой поток и количество ламп. Далее, число светильников и количество ламп в каждом из них.

Осталось распределить светильники по помещению, нарисовать схему, чертежи, план, обустроить цепи защиты и автоматики, план кабельных магистралей. Составить пакет документации на электроустановку.

Со временем большинство источников света деградирует, их яркость снижается. Поэтому нужно вводить коэффициент запаса. Для люминесцентных ламп – порядка 1.2, для светодиодных – 1.15. Конкретные значения привести сложно, т. к. это сильно зависит от качества лампы.
