Монтаж ЛВС

Монтаж ЛВС по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на монтаж лвс, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Монтаж локальной сети - работы по объединению существующих либо планируемых компьютерных рабочих мест (РМ) в единую структуру передачи информации.

Для выполнения работ последовательно выполняются технически связанные задачи:

• разработка рабочего проекта;
• прокладка локальной сети;
• монтажные работы активного оборудования;
• пуско-наладочные работы.

Кому доверить работу

Решить вопрос с созданием локальной сети можно несколькими способами. Один мы уже упомянули – пригласить стороннюю организацию. При этом совершенно не важно, имет ли она лицензию на подобные работы, или же это полуофициальная частная контора. В любом случае придется оплачивать их услуги. К преимуществам данного решения можно отнести качество, объясняемое специализацией исполнителей и скорость сдачи объекта, так как обычно работают группами. Также можно легко решить сопутствующие задачи, например, создать столь необходимый мост «локальная сеть-интернет».

Люди, занимающиеся монтажом, обычно знают, где находятся офисы ближайших провайдеров и как лучше организовать «выход» на них. При большом парке машин целесообразнее привлекать работников специализированных компаний, способных выполнить монтаж локальной сети: цены на их услуги постоянно падают из-за рыночной конкуренции. Так, установка гофротрубы для кабеля обойдется от 25 руб. за метр, а вот за металлический короб придется отдать не меньше 150 руб. Укладка кабеля в пластиковом канале стоит 10 руб., воздушная же трасса, идущая по столбам, потребует почти 45 руб. за метр. Применение перфоратора для пробоя межэтажной плиты на 5 см потребует свыше 500 руб. Опять же, приводимые нами цены ориентировочны, так как на рынке огромная конкуренция.

​

Второй способ более экономный. Он заключается в поручении работы штатному системному администратору (специалисту по обслуживанию вычислительного оборудования). Все-таки для человека, обладающего даже базовыми навыками в данной области, монтаж локальной сети не представляет особой сложности.

Рабочий проект - неотъемлемая часть монтажа локальной сети

Работа над проектом сети начинается с технического задания (ТЗ). В задании указываются:

• месторасположение РМ;
• категория (5е, 6, 7) структурированной кабельной сети (СКС);
• прокладка локальной сети - требования к СКС (количество портов на РМ, электрических розеток);
• расположение узлов коммутации;
• производитель активного оборудования;
• требования к типам активного оборудования сети;
• требования к электропитанию оборудования;
• требования к резервированию электропитания компьютерной сети (оснащение источниками бесперебойного питания (ИБП), времени резервирования электропитания);
• места расположения оборудования.

ТЗ может готовится заказчиком самостоятельно, либо совместно с монтажной организацией.

Получив ТЗ, специалисты монтажной организации проводят обследование объекта, и получают исходные данные:

• планировки зданий, помещений с указанием расположения РМ;
• трассы прокладки кабелей;
• уточненные места расположения коммутационных узлов СКС, активного оборудования;
• точки подключения электропитания. монтаж локальной сети

⁠Следующим шагом разрабатывается проект. По исходным данным готовиться схема организации сети, схема размещений СКС, основные технические решения (типы оборудования, шкафов для размещения оборудования, ИБП и т.п.) и согласовывается с заказчиком. После согласования готовится рабочий проект со всеми техническими решениями необходимыми для выполнения работ, спецификацией закупаемого оборудования и материалов, сметой на работы. Рабочий проект согласовывается с заказчиком.

​

Предварительная подготовка

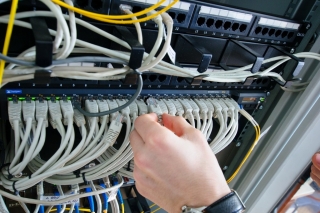

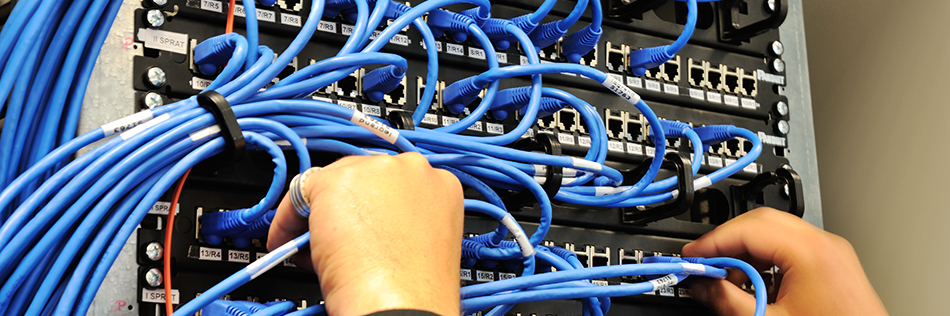

Прежде чем начинать создание локальной сети, необходимо четко понимать, где и что будет, какие составляющие элементы мы используем. В качестве примера допустим, что у нас есть монтажный шкаф, где установлена патч-панель. Для подключения необходимо будет просто подвести кабели к портам. Центральный узел можно размещать в любом удобном и подходящем для этого месте. Сейчас коммуникаторы не занимают много места, поэтому с этим проблемы не возникнут. Итак, место и необходимые составляющие у нас есть.

Планируем

От того, насколько хорошо мы разберёмся с будущим местоположением, зависит качество, с каким будет осуществлен монтаж и настройка локальных сетей, а также их качество работы. Первоначально следует окинуть взглядом помещение, где мы её разместим. Для удобства можно изобразить план на обычном листке бумаги. Следует отметить местоположение компьютеров, принтеров, пользователей. Возможно, возникнет желание что-то где-то изменить.

​

Затем следует выбрать место, где будет находиться коммутатор. При этом нужно следить, чтобы он был расположен не далее, чем в 90 метрах от самого далекого компьютера по линии провода. Почему именно так? Дело в том, что если расстояние будет больше 100 метров, то сигнал, идущий через витую пару, будет затухать, и чтобы избежать этого, придётся использовать повторители.

Желательно поместить коммутатор около электрической розетки (но подальше от пользователей). При этом не рекомендуется прятать его за шкафом или под столом, ведь доступ к нему может понадобиться в любое время. После того как определились с его местоположением, необходимо обдумать пути прокладки кабеля от коммутатора к каждому компьютеру. Рекомендуется, чтобы он шел вдоль стен. Если необходимо соединить несколько комнат, то желательно просверлить отверстия с помощью дрели.

Чтобы скрыть его от посторонних глаз, можно использовать специальные коробы. Их применение при создании небольших локальных сетей не является обязательным.

Начинаем монтаж

Начинаем монтаж оборудования локальной сети:

1. Первоначально необходимо установить купленные сетевые карты в те электронно-вычислительные машины, где они отсутствовали. Не забывайте о драйверах. Когда всё готово, следует проверка работоспособности. Для этого необходимо зайти через "Диспетчер устройств" и посмотреть, отображается ли карта в разделе сетевых плат. Если её не видно, то она либо неисправна, неправильно установлена на материнскую плату, либо же отключена в базовой системе ввода/вывода.
2. Когда с сетевой картой всё решили, переходим к обжиму кабелей.
3. После выполненной работы необходимо соединить сетевую карту с коммутатором.
4. Запускаем технику и проверяем на физическом уровне, работает ли сеть.
5. В случае если проблем нет, можно уверенно начинать настраивать операционные системы, чтобы все компьютеры могли работать сообща.

Поверьте, монтаж и настройка локальных сетей - это несложное дело. Физическую часть мы уже сделали, теперь давайте уделим внимание программной составляющей.

Настройка

Первоначально необходимо с помощью "Панели управления" попасть к сетевым подключениям. Откроется папка. Необходимо выбрать подключение к локальной сети. Щелкните правой кнопкой мыши. Из меню, что выпадет, необходимо выбрать "Свойства". Затем ищем протокол интернета (ТСР/ІР). Выбираем его и ещё раз нажимаем на свойства.

В открывшемся окне следует указать IP-адрес. Он должен быть в диапазоне 192.168.ххх.ххх, где вместо х любая цифра от 0 до 255. Но нужно следить, чтобы IP-адреса были уникальными. Иначе возникнет конфликт, и сеть не будет работать (или же не придётся говорить о корректном функционировании). Нажимаем на кнопку «ОК», и всё – настройка одного компьютера завершена.

Работа с беспроводной сетью

Если необходимо настроить взаимодействие ноутбуков или нетбуков, то для них не обязательно покупать кабель. Ведь они спокойно могут работать и с помощью беспроводной сети. В этом случае будет даже немного легче – ведь не нужно думать о коннекторах, кабелях и прочем. Достаточно просто дистанционно подключиться, настроить – и можно пользоваться. Но подобный подход годится разве что для небольшого дома, ведь беспроводного сигнала будет хватать на 10-15 метров. Хотя, если есть лишние деньги, то можно установить несколько точек. В таком случае можно покрыть беспроводной сетью какую угодно территорию.

Нюансы монтажа проводной сети

Обычный Ethernet-кабель, который продается в каждом магазине вычислительной техники, не предназначен для прокладки на открытом воздухе и выходит из строя за 2-5 лет, в зависимости от погодных условий. Поэтому при необходимости уличного расключения нужно использовать гофротрубы, пластиковые короба. В пролетах между зданиями и столбами кабель должен крепиться к натянутой проволоке-струне, что сохранит его от порыва из-за непогоды. Причем подвязка должна позволять его небольшое смещение, чтобы компенсировать изменение длины зимой и летом.

Даже если сеть работает, то периодически необходимо выполнять техническое обслуживание всех ее узлов. Намного легче предотвратить неисправность, чем потом бороться с ее последствиями.
