Монтаж распределительной сети
Монтаж распределительной сети по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на монтаж распределительной сети, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email
Само название «распределительные сети», — уже подсказывает смысл этого названия, то есть, для городов и сел необходимо распределение электрической энергии. В распределительные сети входят:
- распределительные пункты РП;

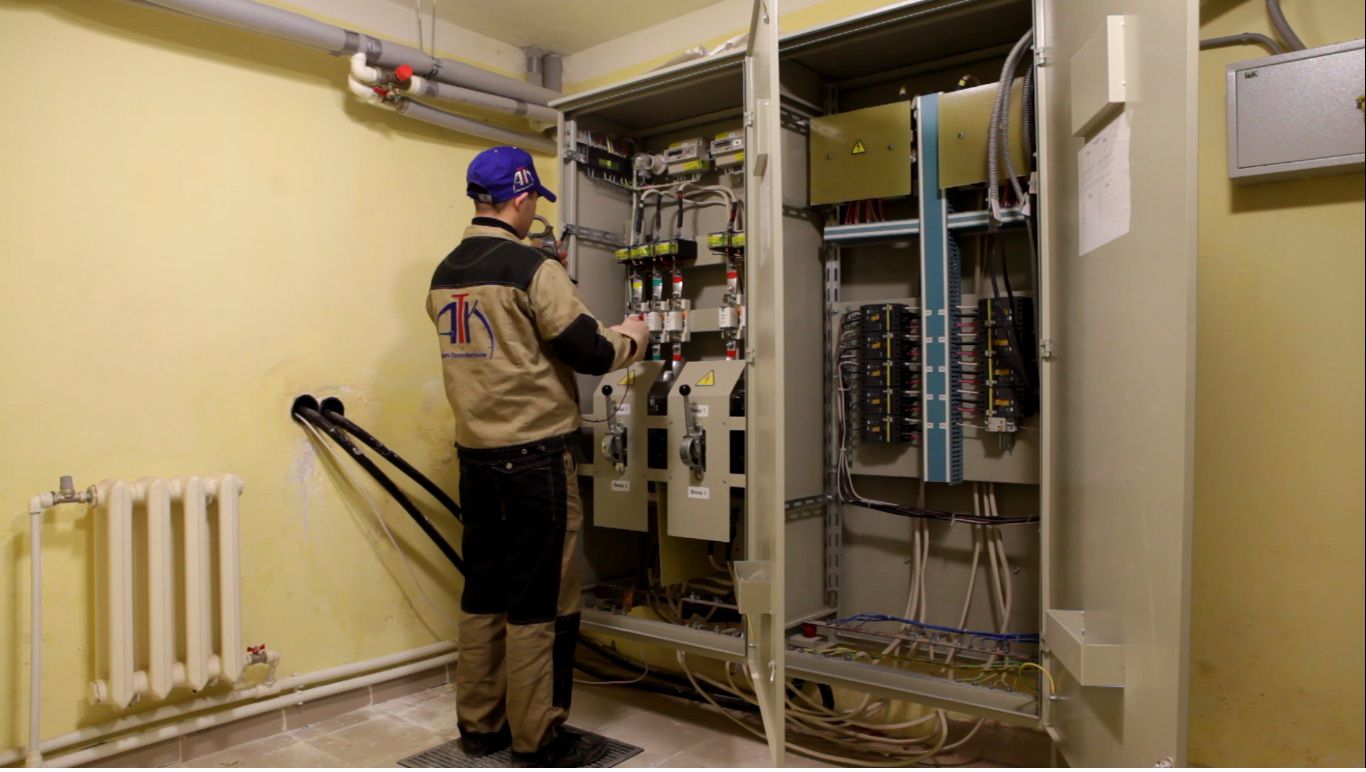

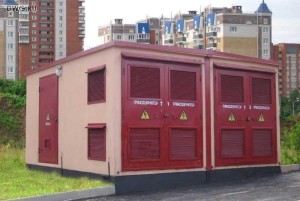

- трансформаторные подстанции ТП;
- линии электропередач ЛЭП;

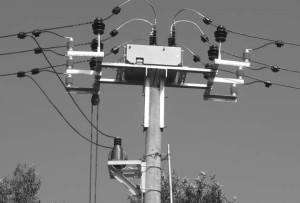

- пункты секционирования;
- распределительно-трансформаторные пункты РТП;
- сети пониженного напряжения 230-400 Вольт.
В целом, распределительные сети получают электропитание от центров питания ЦП. Центры питания представляют из себя подстанции напряжением от 35 до 220 киловольт.
Питание распределительных сетей
В распределительной сети напряжение составляет от 6 до 10 киловольт.
ТП и РП получают питание от ЦП, где электроэнергия передается непосредственно на шины. Если напряжение передается на шины РП, далее электроэнергия от РП распределяется без ее трансформации без понижения напряжения.
При поступлении электроэнергии на РТП, — уже соответственно происходит трансформация электрической энергии и ее распределение.
Линии, соединяющие РП и ТП или же допустим линии подающие напряжение к вводам электроустановок потребителей ввод в здание, — называют распределительными линиями.
Схемы распределительных сетей
Представленные схемы ниже встречаются редко в распределительных сетях так как на самом деле представляют из себя сложную схему с большим количеством ответвлений. Тем не менее, нам нужно знать названия таких схем:

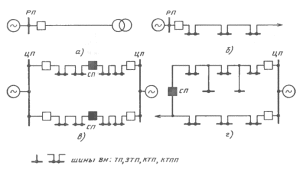

а) радиальная; б) магистральная; в) петлевая с двумя источниками питания; г) петлевая с одним источником питания.

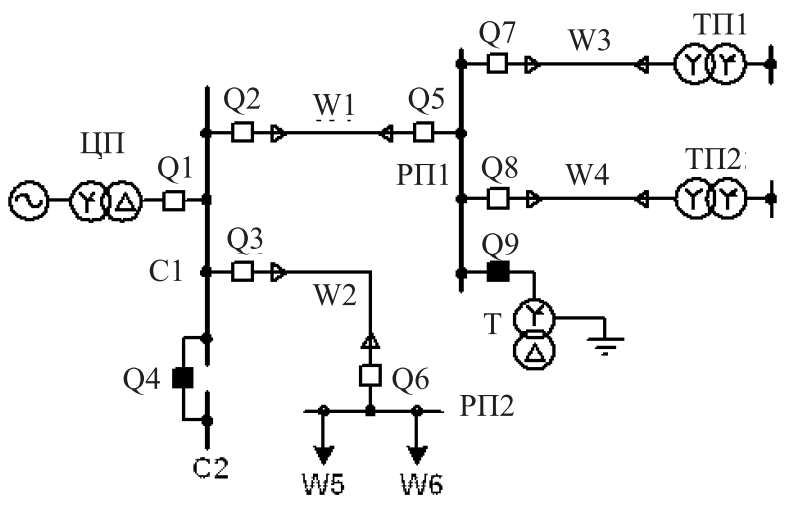

В данном фрагменте схемы 2 мы можем проследить следующее распределение электрической энергии: Секция шин С1 пункт секционирования подключена к подстанции ЦП через выключатель Q1. От пункта секционирования С1 с помощью кабельной линии W1 и выключателей Q2 и Q5 подключена секция шин распределительного пункта РП1. От шин РП1 через кабельные линии W3, W4 с выключателями Q7, Q8 подключены трансформаторные подстанции ТП1, ТП2.
К пункту секционирования С1 подключена также линия W2 с выключателями Q3 и Q6, — питающая секцию шин РП2. Секция шин С2 и заземляющий трансформатор Т, как мы можем заметить по схеме, отключены выключателями Q4 и Q9. Выключатель Q4 в этой схеме показан как секционный, с помощью которого осуществляется включение и отключение шин С2.
Трансформатор подстанции ЦП и заземляющий трансформатор Т имеют соединение «звезда»-«треугольник», трансформаторные подстанции ТП1 и ТП2 соединены по схеме «звезда»-«звезда», вторичные обмотки которых имеют выведенную нейтральную точку.
Устройства защиты сетей
Практически каждая сфера общества испытывает потребность в стабильной подаче электротока. Для предотвращения аварий с последующим разрывом питания сеть должна иметь комплекс внутренних и внешних устройств для защиты от некачественного напряжения. Давайте рассмотрим популярные методы защиты сети от негативных факторов:
Релейная защита (предварительный метод обеспечения безопасности сети)
Непредвиденный аварийный режим в системе электроснабжения может вызвать повреждения жизненно важного для сети оборудования и нарушить работу генераторов электростанции.
Для защиты от внезапных аварий используется комплекс автоматических средств, которые в совокупности называются релейная защита:
- Интерактивные датчики измерения тока и напряжения.
- Реле контроля, гарантирующие постоянный мониторинг сети и способное самостоятельно производить отключение аварийных участков линии.
- Устройства для устранения повреждений: плавкий выключатель и контактор.
Релейная защита служит для предотвращения следующих аварий сети :
- Перегрузки и короткие замыкания.
- Поломки во вращающейся машине.
- Межфазные замыкания.
Стоит отметить, что подобная система является обязательным фактором в проектировании современной электрической сети. При её разработке учитывайте: количество исходящей и перерабатываемой энергии, охват и конструкционные особенности.
Автоматические выключатели
Автоматизированные устройства выключения служат для защиты электрической установки от коротких замыканий и перегрузок. Данные приборы являются коммутационными средствами, способными самостоятельно включать и выключать ток в линии. Также могут работать в аномальных условиях сети. Некоторые приборы способны контролировать непредвиденное снижение напряжения.
Выбор автоматического выключателя:
- Электромагнитный прибор класса C
Применяются в случаях высокой нестабильности сети
- Приборы класса B и D
Устанавливаются в зонах, где перепад напряжения не сильно выражен.
Устройства аварийного отключения
Приборы защитного прекращения работы (УЗО) используются для защиты сети от возгорания и предотвращения удара током. Принцип действия такого аппарата заключается в мониторинге баланса тока между проводниками и устройствами размыкания контактов.
Они способствую повышению безопасности как сети, так и человека, предотвращая спонтанное возгорание или утечку тока. Однако стоит помнить, что без полной, комплексной защиты такие приборы не способны полностью обезопасить систему снабжения.
Автоматы двойного предназначения
Такой прибор собирает в себе функционал двух вышеперечисленных устройств и является более надёжным средством защиты как от возгораний и перепадов, так и от поражения человека электричеством.
- Данный автомат состоит из двух элементов: Автоматизированный предохранитель Прекращает подачу тока при аномальной активности сети.
- Модуль дифференциальной защиты Предотвращающий поражение электричеством.
Как уже было сказано, устройство внутренней и наружной электрической сети должно быть рациональным. Для достижения высоких показателей качества тока и надёжности всей сети необходимо основательно подходить как к выбору поставщика оборудования, так и к созданию комплекса защиты. В большинстве случаев, под вопросом стабильной работы стоит не одно конкретное здание или помещение, а целый район города, требующий от сети беспрерывной работы. Поэтому устройства защиты должны учитываться ещё на моменте создания проекта. Это предотвратит форс-мажоры и непредвиденные затраты на ремонт.
Кто может осуществлять монтаж
В связи с тем, что монтаж и наладка электрических сетей представляет собой опасный вид деятельности, доступ к работе может получить только квалифицированный специалист. Это означает, что данный труженик обязан:
- получить диплом о соответствующем образовании;
- иметь разряд по электробезопасности не ниже третьего;
- ежегодно посещать плановые курсы по повышению квалификации.
Внимание: монтаж наружных электрических сетей осуществляется только специализированными и лицензированными организациями. Граждане не могут самостоятельно вмешиваться в работу оборудования.
Наружные сети
Вырабатываемая на станциях электроэнергия имеет показатель напряжения от 3 до 10,5 кВ. Потребитель, как правило, находится на значительном расстоянии. Передача энергии низкого напряжения на большие расстояния неэффективна. Поэтому с целью снижения потерь, напряжение повышается до 110 кВ (иногда выше). В таком виде она передается к районам потребления по ЛЭП, смонтированным подальше от мест скопления граждан.
Возле потребителя напряжение опять понижается до 10, 20, 35 кВ. В таком виде оно поступает в распределительные сети, по которым идет непосредственно к потребителю.
Внимание: конкретный показатель напряжения зависит от характеристик объектов, к которым идет электроэнергия. Население, к примеру, потребляет меньше, чем большой промышленный объект.
В распределительные сети входят:
- ЛЭП до 110 кВ;
- понижающие ПС (110/35/10 кВ);
- потребительские ПС (6 или 10/0,38 кВ);
- РП и СП (защита).
Эта часть общей сети имеет множество ответвлений, называемых отпайки, которые идут непосредственно к потребителям. Напряжение в них имеет показатель 380/220 В. Провода прокладываются: в небольших населенных пунктах – по воздуху; в городах – под землей.

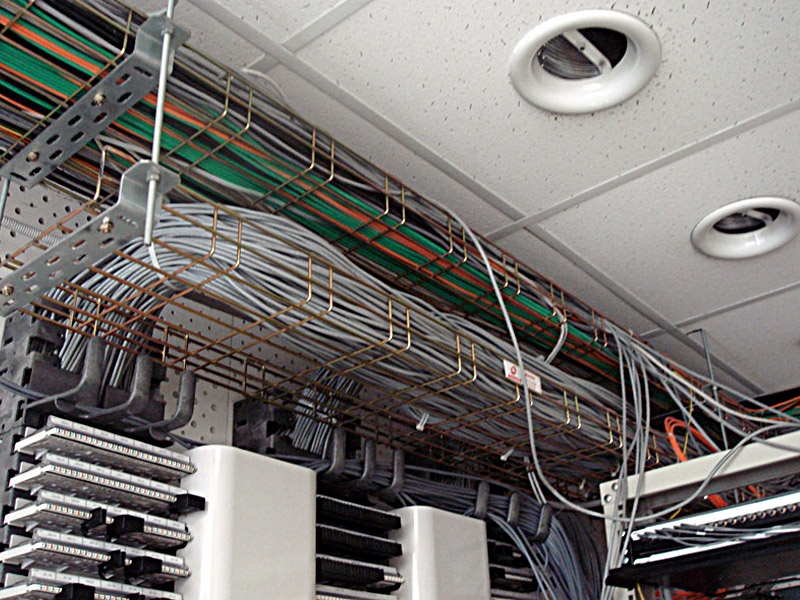

Монтажные работы
Монтаж распределительных электрических сетей так же, как и всех внешних, выполняется с соблюдением строгих требований безопасности. Меры, предпринимаемые перед началом работ, сводятся к следующему:
- проверка диэлектрических перчаток, в которых не должно быть порезов или проколов;
- проведение заземления ЛЭП, к примеру, с помощью мачтовых рубильников;
- выставление плакатов-объявлений о проведении работ.
Все работы электрики согласовывают с технологической картой. Она представляет собой схему и описание технических параметров. Распределительные сети состоят из огромного числа узлов. Схемы поэтому получаются довольно сложной. Кроме того, они бывают:
- радиальными;
- магистральными;
- петлевыми с одним или двумя источниками питания.
Воздушные ЛЭП нуждаются в опорах определенного размера. Они разнятся в зависимости от характеристики линии. Высоковольтные представляют собой металлические конструкции. Их устанавливают на фундамент.
Деревянные опоры ЛЭП
Как правило, монтаж внешних электрических сетей начинается с расчета расстояния до места расположения пользователя. В определенных случаях возникает необходимость построить дополнительные опоры. Для линий до 1000 В достаточно деревянных столбов. Эти опоры не нуждаются в фундаменте.
Установка такого элемента сводится к следующему:
- проведение разметки (колышками помечается место будущей опоры);
- выкапывание котлована посредством экскаватора или бурильного аппарата: яма делается под размер столба;
- края ее уже уплотнены процессом бурения;
- сбор и установка опоры.
Внимание: опорный столб собирается из деталей, обработанных антисептическими веществами в заводских условиях.
Нюансы сборки опор
Транспортировка деревянных элементов проводится только по трассе, с использованием специального автотранспорта. Недопустимо сбрасывать их с платформы, допускать резкие и сильные удары по деталям. Срок службы такой опоры достигает 30 лет. Механические повреждения способны значительно его сократить.
Для того чтобы снизить затраты монтаж и эксплуатация электрических сетей проводят с применением новейших технологий. Однако есть части, которые соединяют по старинке, обычным методом. Так, начать следует со стесывания верхней части опоры. На высоте 1 м 30 см делают срез не менее 12,5 см. Это необходимо для более плотного прилегания частей. Кроме того, опору монтируют из таких элементов:
- проволочных бандажей
- припасовочных хомутов;
- для болтов делают углубления;
- скобы для закрепления.
Важно: стяжку проволоки на неустановленной опоре проводят посредством лома. При этом ее подравнивают молотком, чтобы достичь наиболее плотного соединения витков.
Последовательность действий
Обычно монтаж кабельных линий применяют материал, основа которого сделана из алюминиевого сплава. Он заключен в оболочку черного цвета. Алгоритм действий электрика таков:
- Выделить несущий провод, помеченный синей продольной полосой (у него самое большое сечение в жгуте).
- Его следует расклинить в зажиме, потом зацепить за крюк.
- Чтобы жгут не расплетался, его фиксируют пластиковыми стяжками.
- Необходим инструмент: затяжные клещи.
- Лишние части стяжки аккуратно обрезают.
- Закрепляется первый анкерный зажим.
- Следом монтируют второй.
Внимание: алгоритм взят из инструкции для учеников-электриков. Повторять без соответствующего допуска не рекомендуется.
Общие сведения о монтаже
Работы необходимы для подключения новых потребителей. Они проводятся:
- при сооружении новых линий;
- реконструкции или модернизации действующих.
График проведения монтажных работ составляется заранее на основании заявок потребителей на:
- подключение;
- увеличение необходимой мощности.
Внимание: с этим, к слову, связаны задержки в обработке некоторых заявлений на подключение. Они образуются в случае, когда новые ЛЭП строить неэффективно в связи с недостаточностью планируемого потребления.
Монтаж электрических сетей и силового электрооборудования проводится в круглосуточном и круглогодичном режиме. При этом специалистам приходится сталкиваться со сложными климатическими условиям, труднопроходимыми местами. Кроме того, монтеры обязаны иметь высокую квалификацию, уметь пользоваться сложной техникой. Им приходится:
- предупреждать аварийные ситуации;
- быстро оценивать обстановку и принимать решение;
- выявлять и сразу устранять неисправности.
Внимание: если технику невозможно доставить к месту проведения работ из-за сложной проходимости местности, то приходится делать все вручную, в том числе копать котлован, заливать фундамент.
