Сталкиваться с заменой выключателя или подключением розетки в быту приходится довольно часто, поэтому каждый должен обладать хотя бы минимальными навыками по обслуживанию домашней электросистемы.

Постараемся разобраться, как произвести монтаж электропроводки, ориентируясь на нормы ПУЭ и соблюдая технику безопасности.

Основные правила

Прокладка проводки в квартире или доме осуществляется только в соответствии с ПУЭ. Но, несмотря на кажущуюся строгость, большинство основных правил монтажа электропроводки не так уж и трудновыполнимы. Приведем их краткий перечень:

• при монтаже должен обеспечиваться удобный доступ ко всем основным элементам электропроводки — автоматам, УЗО, розеткам, выключателям и распределительным коробкам (коробки запрещено наглухо замуровывать);
• высота установки выключателя — от 60 до 150 см от пола, место установки — на противоположной стороне от той, куда открывается дверь;
• электропроводка прокладывается только вертикально или горизонтально, прокладка по диагонали или с вольными изгибами недопустима;
• установка розетки осуществляется на высоте от 30 см (евростандарт) до 80 см (принято в России для безопасности при затоплении) от пола;
• расстояние от розетки до газовой или электрической плиты, радиатора отопления и любых труб — не менее полуметра;
• линия горизонтальной электропроводки монтируется не ближе 15 см к потолку или полу, вертикальной — не ближе 10 см к краю двери или окна;
• расстояние между параллельными кабелями — не менее 3 мм, либо каждый кабель должен быть в защитном кожухе (гофрированной или бронированной трубе);

Монтаж кабелей должен быть только на клеммах внутри распределительных коробок (их роль могут играть подрозетники). Соединение жил методом скрутки, замотанной изолентой, недопустимо. В крайнем случае, скрутка должна быть пропаяна и заизолирована применением кембрика — термоусадочной трубки. Обязательно надо позаботиться о заземлении. Если его не было, должно быть смонтировано и подключено к общей шине болтовым соединением.

Выбор материала и инструментов

Любая работа по отношению к электричеству требует внимательности и качественного инструментария, и материалов. Для монтажа электропроводки вам пригодятся качественные негорючие распределительные коробки; открытые розетки и выключатели; только медный кабель — он по сравнению с алюминием является более практичным (предположительно это должны кабели ВВГ, ПВС и НУМ); для обычных розеток толщина токопроводящих жил должна составлять 2,5 кв. мм; если выбираете проводники для освещения достаточно 1,5 кв. мм; для более мощных потребителей, например, для розеток, в которые будут подключены бытовые приборы до 6 кв. мм.

​

Важно! Длину кабеля нужно рассчитывать так, чтобы на конце соединений оставалось 15-20 см.

Инструкция по монтажу электропроводки

Рассмотрим один из вариантов, при котором можно большую часть электромонтажных работ выполнить своими руками. По наиболее сложным вопросам придется обращаться к специалистам, но проштробить каналы для проводки или подключить розетки с выключателями можно и самостоятельно.

1 этап – разметка электроразводки

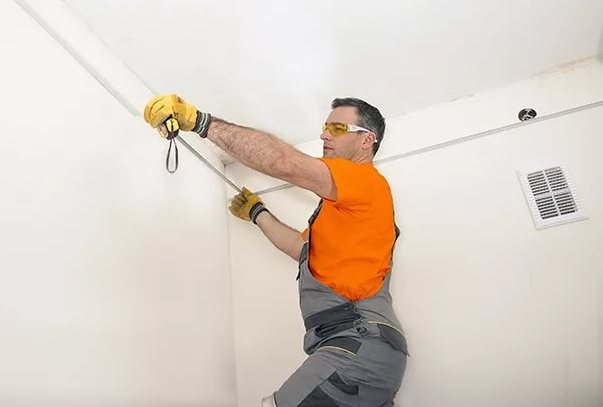

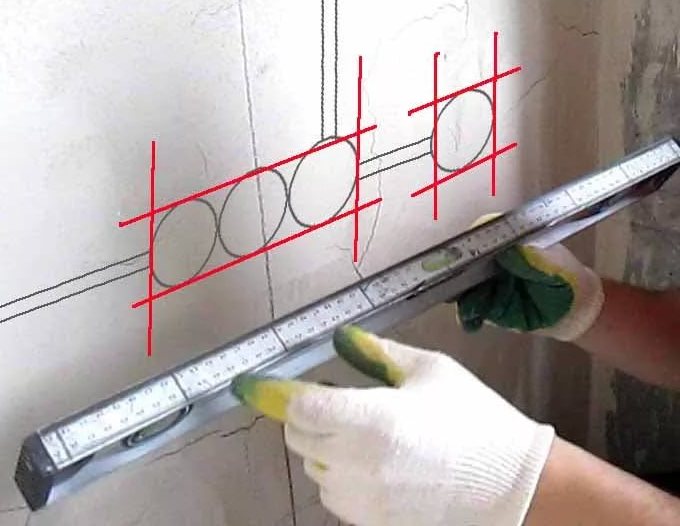

Проект уже составлен, сейчас с помощью стремянки, уровня (лазерного или пузырькового), строительной рулетки, маркера производим разметку – чертим прямо на штукатурке/бетонной плите горизонтальные и вертикальные линии там, где будут проложены электромагистрали.

Кроме прямых линий расположения проводов отмечаем места монтажа распределительных коробок, розеток и выключателей – просто обводим маркером окружности по конкретным размерам устройств. От точности разметки зависит качество штробления

Начинать нужно с отбивания горизонтального уровня, который называют «уровнем чистого пола» — то есть пола с финишным напольным покрытием. Именно от него отмеряется расстояние до розеток и выключателей. Силовая магистраль прокладывается примерно в 0,3 м от потолка, на полметра ниже можно расположить слаботочную линию. Рядом с косяками планировать укладку не рекомендуется.

На момент начала разметки следует полностью закончить с укладкой стяжки и «мокрой» штукатуркой. Рекомендуется учитывать особые условия для проведения дальнейших монтажных работ: температура воздуха – от +10ºС и выше, влажность – максимум 70 %

Обязательно отмечаем места установки мощных электроприборов (желательно с основным характеристиками), ширину штроб, оборудуем места прохода через строительные конструкции. К окончанию разметочных действий стены, полы и потолки в комнатах должны превратиться в своеобразные чертежи с яркими и четкими обозначениями.

2 этап – штробление стен

Половина успеха ровного штробления – правильно подобранный инструмент:

• штроборез, оснащенный пылесосом;
• перфоратор (желательно, чтобы энергия удара была не менее 15 Дж), сверла, коронки, буры того же производителя;
• болгарка, диски по бетону;
• зубило;
• молоток.

Ручные инструменты пригодятся на труднодоступных участках и там, где нужна ювелирная точность. Далее, следуя разметке, производим штробление:

• Коронка удаляет лишь часть материала из отверстия. Остальной бетон или штукатурку выбиваем перфоратором с зубилом

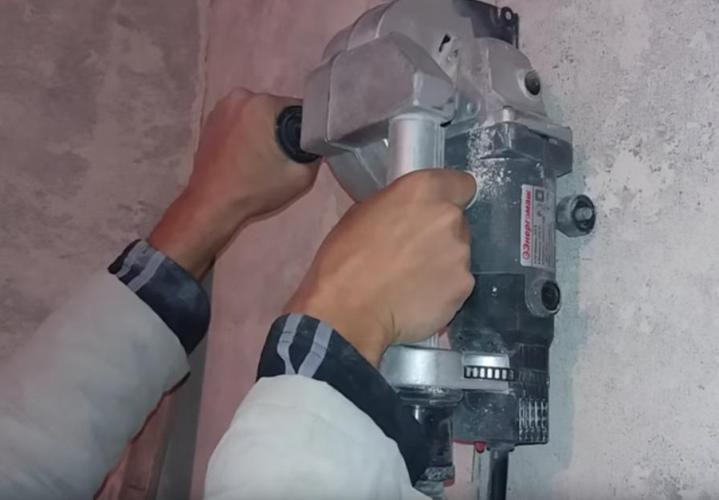

• Подключаем перфоратор к пылесосу, затем плотно прижимаем к стене и ровно по разметочной линии производим рез
• Вырезанную штробу выбиваем с помощью перфоратора, для этого на инструмент устанавливаем плоский наконечник «зубило»
• Углубления для подрозетников тоже можно выбивать зубилом, но лучше воспользоваться коронкой – окружность реза получится более аккуратной
• Коронка удаляет лишь часть материала из отверстия. Остальной бетон или штукатурку выбиваем перфоратором с зубилом
• Подключаем перфоратор к пылесосу, затем плотно прижимаем к стене и ровно по разметочной линии производим рез

Не убирая далеко инструмент, проверяем, соответствуют ли штробы толщине кабеля, а вырезанные подрозетники – размерам монтажных устройств. Если все в порядке, щетками и кистями зачищаем все углубления и ниши, убираем мусор, стираем пыль и грунтуем рабочую поверхность составом глубокого проникновения.

3 этап – монтажные работы

Для монтажа электрической проводки потребуется чуть больше инструментов: стриппер, пассатижи, кусачки, специальный нож для разделки кабелей, отвертки с диэлектрическими ручками, пресс-клещи для огильзовки проводов, индикаторная отвертка, паяльный фен, тестер, шуруповерт, шпатель и емкость под гипс.

Сначала закрепляем на стене электрический щиток, к которому будут вести все линии. Если квартира в многоквартирном доме и щит находится на площадке, этот этап пропускаем.

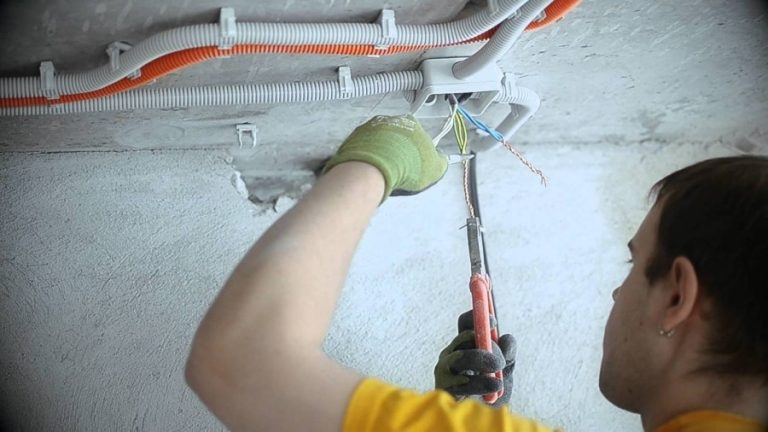

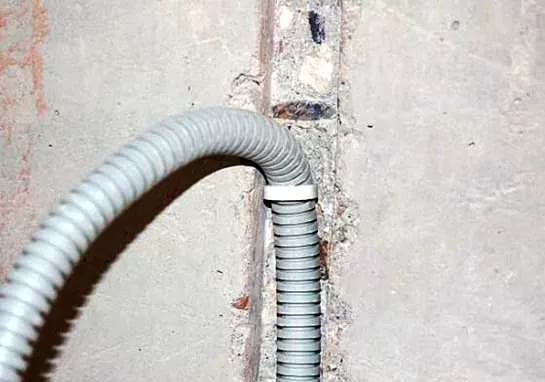

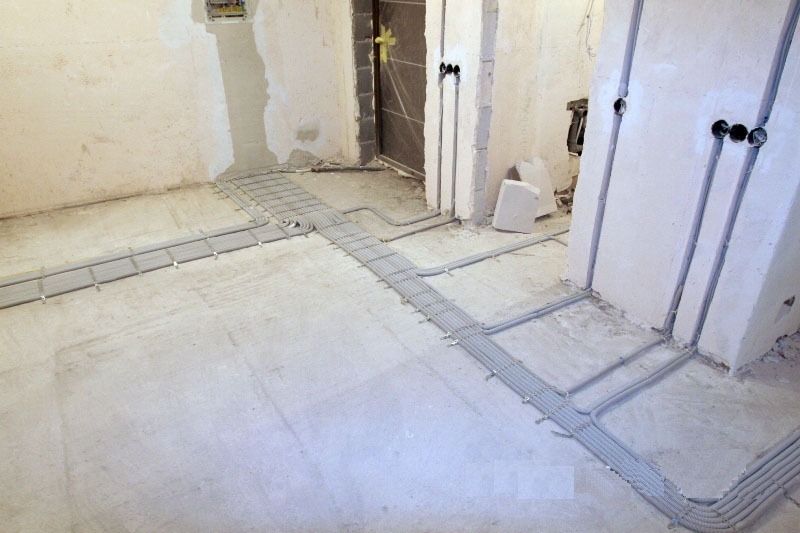

Затем поочередно, начиная от ближайших к щитку, прокладываем магистрали. Рассчитывая длину проводов, не забываем учитывать выпуски из монтажных и распределительных коробок по 0,2 м. Часть проводов помещаем в защитные гофротрубы, если это указано в проекте. Стараемся на перекручивать провода, чтобы не спровоцировать внутреннего напряжения.

Кабеля, размещенные в штробах, необходимо зафиксировать примерно на расстоянии 0,15-0,20 м от распределительных коробок. Для этого применяют скобы и хомуты с дюбелями

В дальнейшем закрепляют алебастровым раствором (гипсом), но не по всей длине, а точечно. Интервал монтажных креплений – 0,5 м, но на поворотах и углах – по 0,1 м от изгиба. Для прокладки кабеля по потолку обязательно используется гофротруба, причем крепится она на специальных клипсах ( с учетом последующей установки подвесной конструкции).

4 этап – установка монтажных коробок

Основные принципы можно понять на примере установки одиночной монтажной коробки, которая выполняется в такой последовательности:

• удаляем ножом соединительные «ушки»;
• проверяем соответствие размеров;
• вставляем гофру с проводом в предназначенное отверстие на коробке (вырезается по перфорации);
• отрезаем лишнюю гофру, оставив небольшой конец (1 см);
• фиксируем коробку на гипс: смачиваем углубление водой, быстро наносим гипс, вставляем коробку и некоторое время удерживаем ровным прямым предметом (например, уровнем);
• удаляем гипс, попавший внутрь коробки, влажным пальцем.

Когда монтируют от 2 до 5 монтажных коробок, для прочности и равномерного распределения используют жесткий каркас, например, алюминиевый уголок.

5 этап – подключение розеток

После монтажа проводов и коробок поочередно подключаем розетки. Работы с выключателями производятся в процессе устройства осветительной системы.

Пример подключения одинарной розетки без заземления:

​

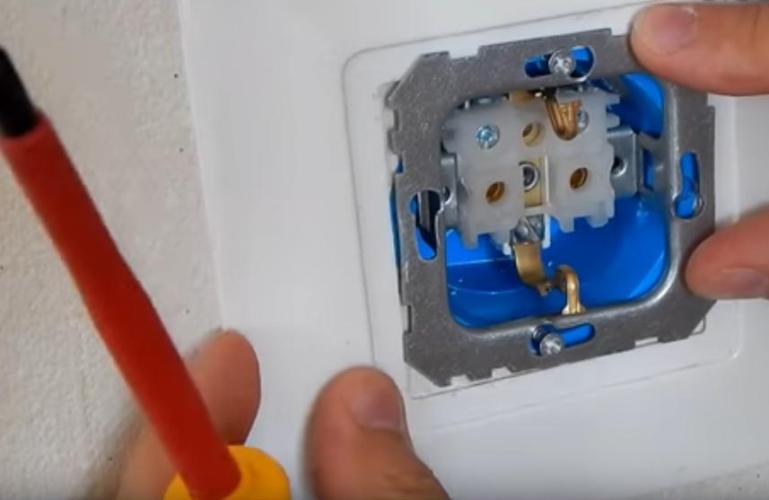

• По краям розетки находятся металлические скобы – «лапки». Откручиваем их отверткой, чтобы не мешали, а для монтажа будем использовать крепежные винты
• Розетку с подключенными проводами вставляем в подрозетник, надеваем декоративную панель, и только потом закручиваем крепежные винты
• В последнюю очередь устанавливаем пластиковую защитную крышку: прикладываем к розетке так, чтобы она встала ровно, и закручиваем крепежный винт посередине
• Если используется всего 2 провода для подключения, то фазу закрепляем в правой клемме, ноль – в левой, заземление игнорируем

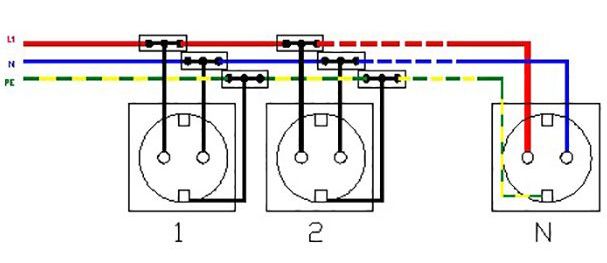

Что делать, если розеток 2 или более? Подключение производим строго по следующей схеме:

К блоку тянется кабель, который разделяется на несколько ответвлений. Провода к каждой розетке (1, 2, N) подключаются параллельно – при такой схеме выход из строя одного устройства не отразится на работе остальных

Шлейфовое подключение – от одной розетки к другой – рекомендуется исключить по причине нерациональности.

6 этап – монтаж системы освещения

Провода для осветительной системы монтируются до или в процессе установки подвесных потолков. Необходимо сделать следующее:

• подключить к силовой линии одно-, двух-, трехклавишные выключатели (в зависимости от назначения и функций);
• если необходимо, монтировать и проходные выключатели; установить светильники (точечные, бра, люстры и др.) и подсоединить их к выключателям.

Для монтажа выключателя рекомендуем пользоваться принципиальной схемой, которая часто расположена на задней стенке, и использовать общепринятые цветовые обозначения проводов.

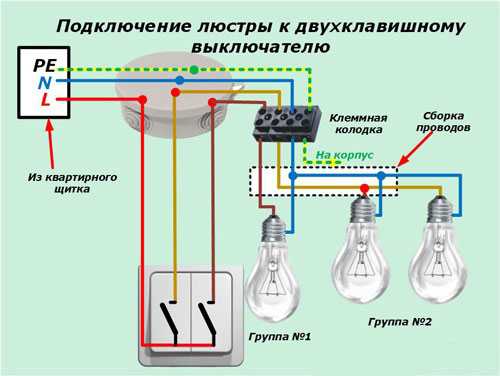

Одна из наиболее популярных схем подключения – для двухклавишного выключателя. Устройство управляет люстрой при помощи разделения освещения на 2 группы: 1 лампочка + 2 лампочки .

Принципиальное отличие двухклавишного выключателя в том, что он имеет 3 контакта для подключения, из которых один общий, а два остальные – раздельные. То есть при подключении двухжильный провод не подойдет, только трехжильный. При этом к общему контакту присоединяют фазу.

7 этап – устройство электрощита

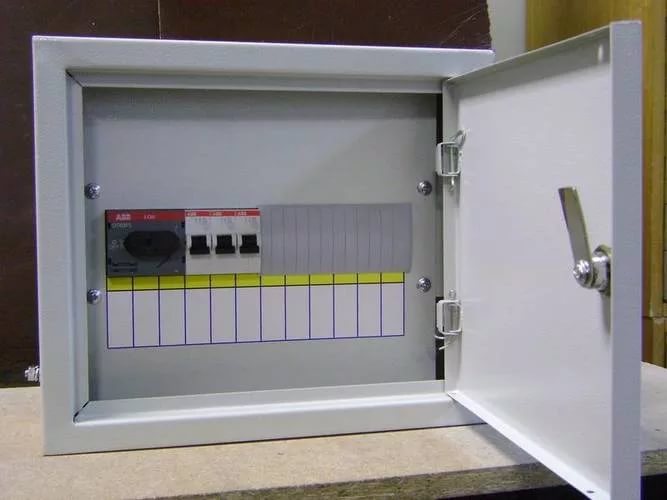

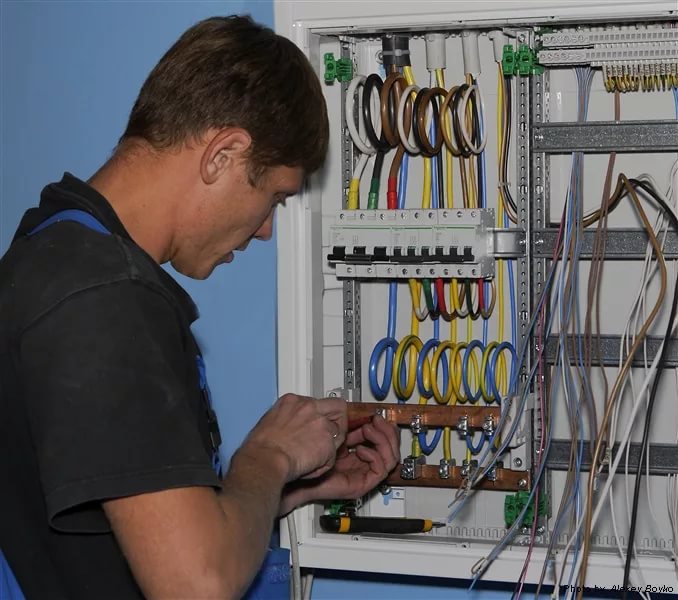

Для сборки электрического щита лучше нанять специалиста, потому что это сложная, требующая опыта и знаний работа. В металлическом корпусе щита заключены автоматические выключатели и УЗО, номинальные мощности которых может рассчитать только профессиональный электрик. От правильной сборки зависит не только правильное функционирование всей электросистемы, но и безопасность жильцов квартиры.

​

Приглашенный специалист в процессе сборки и подключения щита сможет выявить ошибки, допущенные в процессе монтажа проводки, например, неправильно рассчитанное сечение провода.

Производить электромонтажные работы, включая профилактические, в многоквартирных домах с общими щитами самостоятельно строго запрещено, этим занимаются специалисты из управляющей компании. Они же контролируют работу приборов учета.

Советы по монтажу электрической сети

Сегодня, выполняя ремонт нельзя обойтись без электричества. Эта сфера коммуникаций давно стала нашим удобством, поэтому предлагаем несколько советов, если вы принялись проводить установку электрификации собственноручно.

• Совет первый. Обязательно все работы начинайте с проекта. Здесь все точно указано и просчитано. Еще лучше, если схема выполнена заранее безо всякой спешки.
• Совет второй. Обязательно соблюдайте стандарты, а также СНИП и ПУЭ. Сегодняшнее оформление жилья, выполняется совсем по-другому, поэтому замеры существенно отличаются от тех, что использовались ранее.
• Совет третий. Меняйте электропроводку в квартире или доме целиком. Это убережет вас от бесполезных растрат в дальнейшем, и уж тем более предотвратит аварию.
• Совет четвертый. Рекомендуется рассчитывать общее потребление электроприборов, которые находятся в вашем доме, отсюда нужно делать расчет сечения проводников и номиналы защитных устройств.
• Совет пятый. Экономить на материалах категорически запрещено. Нельзя предугадать, что преподнесут вам дешевые кабеля и устройства. Поэтому в качестве проводников, лучше приобретать многожильные медные кабеля с усиленной изоляцией.
