Воздуховоды и элементы систем вентиляции

Воздуховоды и элементы систем вентиляции по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на воздуховоды и элементы вентиляции, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Воздуховоды и элементы вентиляции

Оборудование для систем вентиляции кажется очень разнообразным только на первый взгляд. Основных групп (или категорий) всего три:

  • Создание воздушного потока;
  • Обработка воздуха;
  • Распределение воздушного потока.

Особняком стоят такие вещи, как, например, шумоглушители, противопожарные клапаны и теплоизоляция, но это скорее средства борьбы с побочными эффектами работы системы вентиляции, чем ее неотъемлемая часть. Также, разумеется, сложная система вентиляции нуждается в системе автоматики и управления.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

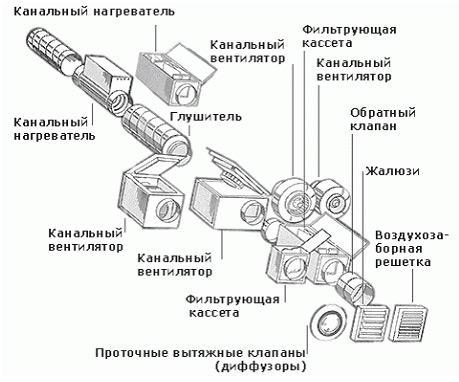

Состав системы вентиляции зависит от ее типа. Типовая приточная цепочка состоит из следующих компонентов:



Создание воздушного потока в системах вентиляции

Грубо говоря, все устройства, в которых есть вентилятор.

  • Всевозможные вентиляторы;
  • Вентиляционные установки (приточные, вытяжные и приточно-вытяжные);
  • Вентиляционные агрегаты (канальные и крышные);
  • Воздушные завесы.

Обработка воздуха в системах вентиляции

Эти устройства могут быть как отдельными, так и представлять собой части (секции) более крупных агрегатов:

  • Воздухонагреватели (отдельные или как секция вентиляционной установки);
  • Фильтры (также либо отдельные, либо как часть вентилятора, установки или агрегата);
  • Увлажнители (как правило, часть более крупного прибора;)
  • Воздухоохладители (отдельные канальные воздухоохладители или секция кондиционера).

Элементы систем вентиляции

Устройства, обеспечивающие поток воздуха:

  • Воздуховоды;
  • Запорные и регулирующие устройства (клапаны и диафрагмы);
  • Воздухораспределители (решетки, щелевые устройства, плафоны, насадки с форсунками, перфорированные панели).

Воздухозаборная решетка

Через воздухозаборную решетку в систему вентиляции поступает наружный воздух. Эти решетки, как и все другие элементы вентиляционной системы, бывают круглой или прямоугольной формы. Воздухозаборные решетки не только выполняют декоративные функции, но и защищают систему вентиляции от попадания внутрь капель дождя и посторонних предметов.

Воздушный клапан (устройства контроля расхода воздуха)

Предотвращает попадание в помещение наружного воздуха при выключенной системе вентиляции. Воздушный клапан особенно необходим зимой, поскольку без него в помещение будет попадать холодный воздух и снег.
Как правило, в приточных системах вентиляции устанавливаются воздушные клапаны с электроприводом, что позволяет полностью автоматизировать управление системой. При включении вентилятора (и калорифера) клапан открывается, при выключении закрывается.

Воздушный фильтр

Необходим для защиты как самой системы вентиляции, так и вентилируемых помещений от пыли, пуха, насекомых. Обычно устанавливается один фильтр грубой очистки, который задерживает частицы величиной более 10 мкм. Если к чистоте воздуха предъявляются повышенные требования, то дополнительно могут быть установлены фильтры тонкой очистки (задерживают частицы до 1 мкм) и особо тонкой очистки (задерживают частицы до 0,1 мкм).
Фильтрующим материалом в фильтре грубой очистки служит ткань из синтетических волокон, например, акрила. Фильтр необходимо периодически очищать от грязи и пыли, обычно не реже 1 раза в месяц. Для контроля загрязненья фильтра можно установить дифференциальный датчик давления, который контролирует разность давления воздуха на входе и выходе фильтра. При загрязнении разность давления увеличивается.

Нагревательные элементы

Электрические и водяные воздухонагреватели предназначены для нагрева воздуха в канальных системах вентиляции и кондиционирования воздуха.
Воздухонагреватели используются для установки непосредственно в прямоугольный или круглый канал, как внутри помещения, так и снаружи. Воздух или другие невзрывоопасные газовые смеси не должены содержать клейких, твердых , волокнистых и агрессивных примесей, взрывоопасных веществ. Рабочая температура воздухонагревателей от -40°С до +40°С. Электроизоляция IP 40.
Канальные нагреватели должны устанавливаться так, чтобы направление воздушного потока соответствовало направлению стрелки на его крышке. Распределение потока воздуха должно быть равномерным по всему сечению нагревателя. Рекомендуемое расстояние от нагревателя до ближайшего изгиба канала, заслонки и т.п. должно быть не менее трех диаметров нагревателя.
Нагреватели могут устанавливаться в горизонтальном или вертикальном канале. Запрещается подавать питающее напряжение на нагреватель при отключенном вентиляторе. Для управления мощностью нагрева рекомендуется использовать тиристорные регуляторы Pulser или TTC. Если полная мощность нагревателей превышает допустимую мощность основного регулятора, необходимо использовать дополнительный регулятор.

Воздухоохладитель

Предназначен для охлаждения воздуха в вентиляционной ситсеме. Охлаждение осуществляется различными хладоносителями: вода, этиленгликоль, хладогент.

Вентилятор

Вентилятор - основа любой системы искусственной вентиляции. Он подбирается с учетом двух основных параметров: производительности, то есть количества подаваемого воздуха и полном давлении. По конструктивному исполнению вентиляторы разделяются на осевые (пример - бытовые вентиляторы "на ножке") и радиальные или центробежные ("беличье колесо"). Осевые вентиляторы обеспечивают хорошую производительность, однако характеризуются низким полным давлением, то есть, если на пути воздушного потока встречается препятствие (длинный воздуховод с поворотами, решетка и т.п.), то скорость потока существенно уменьшается. Поэтому в системах вентиляции с разветвленной сетью воздуховодов применяют радиальные вентиляторы, отличающиеся высоким давлением созданного воздушного потока.
Другими важными характеристиками вентиляторов является уровень шума и габариты. Эти параметры в большой степени зависят от марки оборудования.

Рекуператор

Предназначен для смешения двух потоков воздуха: наружного и возвращаемого из помещения. Позволяет существенно снижать расходы на нагрев воздуха во время зимнего периода и на охлаждение воздуха во время летнего периода.

Шумоглушитель

Низкий уровень шума является одним из основных критериев комфорта, от которого в значительной степени зависит наше хорошее самочувствие. Источником шума вентиляторов являются любые колебательные явления, сопровождающие их работу. Колебательные процессы аэродинамического происхождения вызывают аэродинамический шум; а механические колебания элементов конструкции вызывают шум, распространяющийся по строительным конструкциям здания и примыкающим воздуховодам, иногда очень далеко от места установки.
Наиболее часто применяемые шумоглушители конструктивно делятся на пластинчатые и трубчатые. Главная их особенность - наличие развитых поверхностей, облицованных звукопоглощающим материалом.

Воздуховоды

После выхода из шумоглушителя, обработанный воздушный поток готов к распределению по помещениям. Для этих целей используются воздухопроводная сеть, состоящая из воздуховодов и фасонных изделий (тройников, поворотов, переходников).
Основными характеристиками воздуховодов являются площадь сечения, форма (круглая или прямоугольная) и жесткость (бывают жесткие, полугибкие и гибкие воздуховоды).
Скорость потока в воздуховоде не должна превышать определенного значения, иначе воздуховод станет источником шума. Площадь сечения воздуховодов подбирается исходя из расчетного значения воздухообмена и максимально допустимой скорости воздуха.
Жесткие воздуховоды изготавливаются из оцинкованной жести и могут иметь круглую или прямоугольную форму. В отдельных случаях жесткие воздуховоды должны быть изготовлены из нержавеющей стали.
Полугибкие и гибкие воздуховоды имеют круглую форму и изготавливаются из многослойной алюминиевой фольги. Круглую форму таким воздуховодам придает каркас из свитой в спираль стальной проволоки. Такая конструкция удобна тем, что воздуховоды при транспортировке и монтаже можно складывать "гармошкой". Недостатком гибких воздуховодов является высокое аэродинамическое сопротивление, вызванное неровной внутренней поверхностью, поэтому их используют только на участках небольшой протяженности.

Распределители воздуха

Воздухораспределители могут быть приточными и вытяжными. Те и другие бывают регулируемыми и нерегулируемыми; круглой, квадратной, прямоугольной формы; металлические (чаще стальные или алюминиевые) или пластмассовые; с декоративным оформлением или без него; различных расцветок и размеров; с направлением потока приточного (или забором удаляемого) воздуха в одну, две, три или четыре стороны. В зависимости от конструкции решетки создают компактные, плоские, неполные веерные или иные типы струи.
Устанавливаются решетки приточных и вытяжных устройств чаще всего на стенах выше обслуживаемой зоны. В то же время они могут быть специально предназначенными для установки в потолке (для вытяжки, притока или универсальные), либо для напольной раздачи или удаления воздуха. Крепление решеток может быть на винтах или на специальных зажимах.

Системы регулировки и автоматики

Объединение инженерных систем в единый механизм предоставляет действительно качественно новые возможности их использования, обеспечит все необходимые условия для деятельности находящихся в здании людей, высокий уровень безопасности, эффективность и экономичность эксплуатации здания и оборудования. Для более качественной вентиляции, а также для защиты оборудования, наряду с обычными вентиляционными установками применяется система автоматики вентиляции. Специальные датчики и электронные устройства следят за всеми параметрами, вмешиваясь в работу вентиляционных систем при необходимости или координируя их работу. Большее значение имеет автоматика приточной вентиляции. Электронная система по команде человека или сама задаёт оптимальный уровень притока воздуха, следит за его температурой, защищает вентиляторы от перегрева и выполняет много других функций.
Благодаря автоматике стала возможной защита от пожара. Датчики реагируют на появление дыма, огня или повышение температуры и включают противопожарные клапаны и вентиляторы дымоудаления для недопущения попадания дыма и продуктов горения в вентиляционную систему и жилые помещения и скорейшего их удаления.
