Пуско-наладка и паспортизация вентиляции

Пуско-наладку и паспортизацию вентиляции реализует по России компания «ИНТЕХ» (Москва). Чтобы получить КП на пуско-наладку, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Пуско-наладка и паспортизация

Специалисты Компании ИНТЕХ проводят пуско-наладку и паспортизацию систем вентиляции и кондиционирования, используя современную измерительную аппаратуру. Все приборы имеют соответствующую государственную аттестацию.

Дополнительно может проводиться определение состояния и эффективности воздушных фильтров, измерение действительной производительности вентиляционной системы, кратности воздухообмена в помещениях и эквивалентных уровней шума и вибрации системы вентиляции и ее отдельных частей.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Пусковые испытания смонтированных систем вентиляции и кондиционирования проводятся в соответствии с требованиями и методиками проводимых работ соответствующих ГОСТ и СНИП. Целью пусковых испытаний и регулировки систем вентиляции и кондиционирования воздуха является установление соответствия параметров их работы проектным и нормативным показателям . До начала испытаний установки вентиляции и кондиционирования воздуха должны непрерывно и исправно проработать в течение 8 ч.

Для чего нужна пусконаладка систем вентиляции?

Вентиляционную систему проверяют визуально и с помощью разных приспособлений и приборов. Для качественной проверки соответствия проектным параметрам контролёр должен иметь такие приборы:

Пусконаладочные работы системы вентиляции позволяют определить фактические расходы воздуха по всей сети, во всех приёмных и выпускных отверстиях. Если установлены пылеулавливатели, то расход замеряют до и после устройства, а также перед и после увлажнительных камер и калориферным оборудованием.

Для проведения всего комплекса проверок необходимо представить следующие документы:

  • проектную документацию;
  • смету;
  • паспорта на оборудование и инструкции по его эксплуатации.

В паспортах на оборудование указываются его технические характеристики. Требования проекта должны соответствовать СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

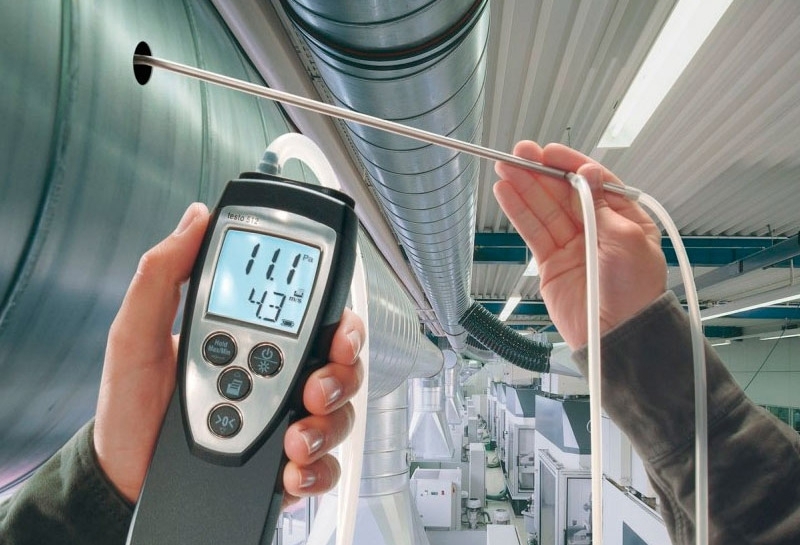

Комплекс поверочных измерений выполняют для проверки работоспособности устройств в различных условиях. Этапы работы установки задаются программой контрольных замеров. Пусконаладку начинают после запуска и безостановочной работы агрегатов в плановом режиме в течение 7 часов.

иммерение

Работы, проводимые при пусковых испытаниях

При пусковых испытаниях систем вентиляции и кондиционирования производятся:

  • проверка соответствия параметров установленного оборудования и элементов вентиляционных устройств, принятым в проекте, а также соответствия качества их изготовления и монтажа требованиям ТУ и СНиП
  • выявление неплотностей в воздуховодах и других элементах систем
  • проверка соответствия проектным данным объемных расходов воздуха, проходящего через воздухоприемные и воздухораспределительные устройства общеобменных установок вентиляции и кондиционирования воздуха
  • проверка соответствия паспортным данным вентиляционного оборудования по производительности и напору

Вентиляционные установки , непосредственно связанные с технологическим оборудованием (местные отсосы и т.п.), испытывают и регулируют после окончания монтажа этого оборудования. Установки кондиционирования воздуха могут быть испытаны при ручном управлении.

Выявленные при проверке отступления от проекта , не согласованные с проектной организацией, а также дефекты изготовления и монтажа элементов вентиляционных устройств должны быть устранены до начала инструментальных замеров характеристик этих элементов.

Действие вытяжных устройств естественной вентиляции в жилых и общественных зданиях проверяются по наличию тяги в решетках вентиляционных устройств (по задымленному потоку воздуха или отклонению тонких бумажных лент). Устанавливаются также соответствие конструктивных решений проектным, а качество выполнения — требованиям СНиП.

По результатам пусковых испытаний на каждую установку составляется акт и паспорт. Акты испытаний и паспорта вентиляционных устройств являются приложениями к актам сдачи систем вентиляции в эксплуатацию.

Наладке подлежит основное оборудование центральных систем кондиционрования и вентиляции воздуха (далее СКВ), которое состоит из вентиляционных агрегатов, направляющих аппаратов, приводных муфт, фильтров, секций подогрева и воздухоохладителей, камер орошения, регулирующих воздушных клапанов и др.

Перед началом пусконаладочных работ проводятся:
  • ознакомление с проектом СКВ;
  • обследование вентилируемых и кондиционируемых помещений;
  • ознакомиление с технологическими процессами производства;
  • осмотр смонтированных СКВ;
  • ознакомление с актами на скрытые работы;
  • проверка смонтированных СКВ на соответствие проектным решениям и выявляются отклонения;
  • выявяются и устраняются неплотности соединений секций вентустановок, кондиционеров и воздуховодов;
  • проверяется наличие и соответствие требованиям проекта толщина тепловой изоляции секций вентиляционной установки, кондиционера, воздуховодов, трубопроводов и другого оборудования;
  • подготавливаются необходимые инструменты и приборы, протарированные в лабораториях.

В процессе обследования СКВ тщательно проверяется техническое состояние всего смонтированного оборудования, размещение и исправность регулирующих устройств, установка и размещение смонтированных контрольно-измерительных приборов. В результате этой работы составляются ведомости на выявленные неисправности и недоделки СКВ (ведомости дефектов).

После анализа результатов испытаний при наладке намечаются мероприятия по обеспечению работы СКВ в проектном режиме. Рекомендации (чертежи и пояснительная записка) направляются заказчику для выполнения намеченных мероприятий.

Если установленное оборудование соответствует паспортным данным, то в процессе наладки регулируется

  • вентиляционная установка на расчетную производительность по воздуху и напору;
  • сеть воздуховодов и воздухораспределительные устройства;
  • максимальная производительность калориферов первого и второго подогревов и зональных подогревателей;
  • требуемая по проекту производительность воздухоохладителя или оросительной камеры;
  • характеристики регулирующих устройств по воздуху, воде и пару;
  • производительность источника холода.

Пусконаладочные работы выполняются по договору с заказчиком . К договору прилагают календарный план производства пусконаладочных работ, в котором указаны: объекты, подлежащие наладке; сроки начала и окончания работ по объектам (помещениям, сооружениям) и в целом сметная стоимость, в том числе по этапам работ, где должны быть указаны обязанности сторон по исполнению договора.

Пусковые испытания и регулировка систем вентиляции и кондиционирования воздуха обязательно должны производится строительно-монтажной или специализированной пусконаладочной организацией.

Этапы пусконакладочных работ

Подготовка и процесс пусконаладки отдельных узлов

Пусконаладочные проверки проходит в 2 этапа:

  • совокупность индивидуальных проверок;
  • комплексный контроль.

Иногда проводят только комплексную проверку вентиляционных установок.

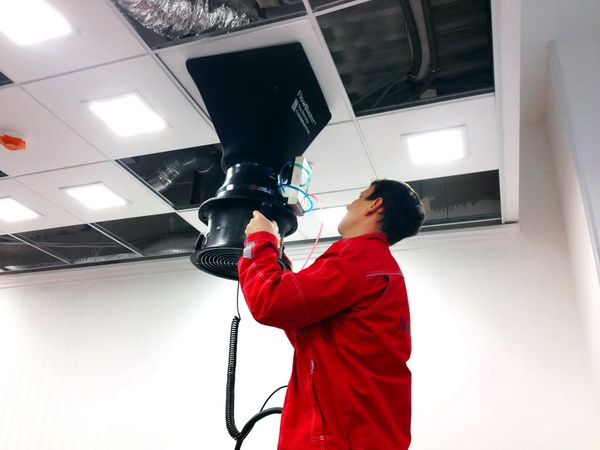

проверка

Программы пусконаладочных работ включают:

  • проверку фактического выполнения монтажа и его соответствие представленному проекту (проводится паспортизация оборудования);
  • контроль рабочего режима агрегатов, замеры проводят с помощью инструментов и приборов, индивидуально по каждой установке;
  • установление производительности инженерной сети и регулирование рабочих режимов устройств для выхода на проектные расходы аэродинамическим тестированием.

Выявленные на всех этапах проблемы устраняются соответствующими организациями. Регулировку проводят бригады наладчиков.

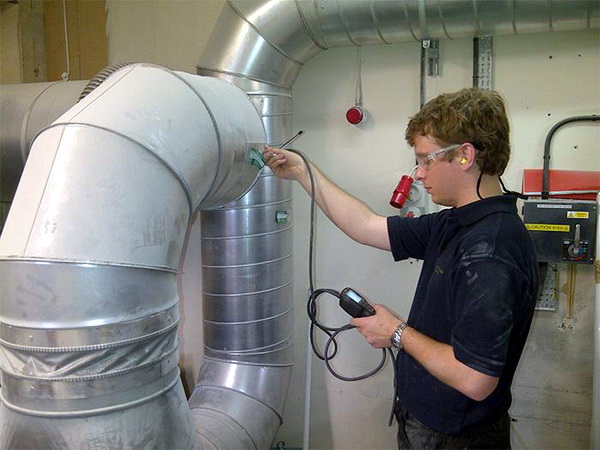

обслуживание

При контроле отдельных узлов:

  1. проверяют и сравнивают объёмы воздуха, проходящие через вентиляционное оборудование и узлы кондиционирования;
  2. отклонение фактической производительности по сети от проектных значений;
  3. выявляются и устраняются неплотности соединений воздуховодов и других элементов;
  4. определяется продуктивность прогрева и охлаждения установок;
  5. проверяется работа вытяжки естественной вентиляции;
  6. испытываются рабочие режимы узлов кондиционирования воздуха.

По окончании наладочных работ по системам вентиляции и кондиционирования воздуха оформляется паспорт вентиляции. Он нужен как основание для выдачи разрешения на запуск и организацию нормальной работы всего вентиляционного комплекса.

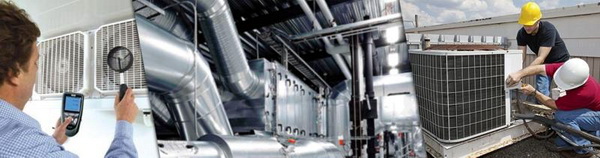

наладка

Опробование всей системы

После испытаний отдельных агрегатов начинается этап комплексного опробования системы. Эта стадия начинается с одновременного включения и визуального наблюдения за наружными элементами инженерной сети. Устанавливается соответствие параметров работоспособности установок с проектными значениями. При выявлении проблем проводится анализ и определяются причины отклонений.

Проводится устранение проблем и регулировка сетей на проектные значения с помощью комплекта приборов: дифференциального манометра, пневмометрической трубки, термопары. На этом этапе проверяют также сигнализацию, защитные устройства, управление и автоматику агрегатов. Замеряют уровни звукового давления в специально рассчитанных точках. Результаты испытаний заносятся в ведомость дефектов.

При испытаниях вне отапливаемых помещений используют микроманометры. С помощью их проверяют давление воздуха в вентиляторе и потери давления в сети, а также определяют направление движения струи воздуха.

По окончании пусконаладки для оформления паспорта вентиляционной системы приглашают независимых экспертов из аккредитованных профильных лабораторий. Они проводят контрольные замеры, предоставляют квалифицированные консультации и рекомендации, оформляют паспорт.

Аэродинамические испытания

Мы выполняем услуги по аэродинамическим испытаниям систем вентиляции. Аэродинамические испытания вентиляционных систем и их элементов проводятся для определения текущих характеристик воздуха в системе вентиляции.

Выполняемые работы при проведении аэродинамических испытаний вентиляции:

  • производится измерение скорости, температуры, влажности и давления воздушного потока в основании всех ветвей сети, во всех воздухоприемных и воздуховыпускных отверстиях; до и после пылеулавливающих устройств, увлажнительных камер и калориферных установок;
  • составляется акт испытаний вентиляционных систем.

Паспортизация

Паспорт системы вентиляции и кондиционирования - это документ, подтверждающий, что данная вентиляционная система была смонтирована и налажена согласно действующих строительных норм и правил противопожарной безопасности.

Паспорт вентиляционной системы включает в себя:
  • наименование объекта;
  • адрес объекта;
  • назначение вентиляционной системы;
  • тип и режимы работы вентиляционной системы;
  • местонахождение оборудования;
  • описание системы автоматики;
  • технические характеристики оборудования:
  • вентиляторов, электродвигателей, калориферных установок, пылеочистительных и увлажнительных устройств;
  • основные технические характеристики системы: расход воздуха, его температура;
  • потребление электроэнергии (удельное, максимальное);
  • энергосбережение (плавный пуск, рекуперация, …).

Зачем предприятию паспортизация вентиляции?

Паспортизация систем вентиляции — это проверка рабочего состояния вентиляционного оборудования и систем вентиляции с помощью инструментальных исследований, оформленная в виде паспорта на вентиляционную установку.

Паспортизация вентиляционных установок обязательна для всех предприятий и всех типов вентиляционных систем.

Согласно СанПиН 2.1.3.2630-10 все установленные и смонтированные системы механической приточно-вытяжной вентиляции должны иметь паспорт вентиляционной установки, эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

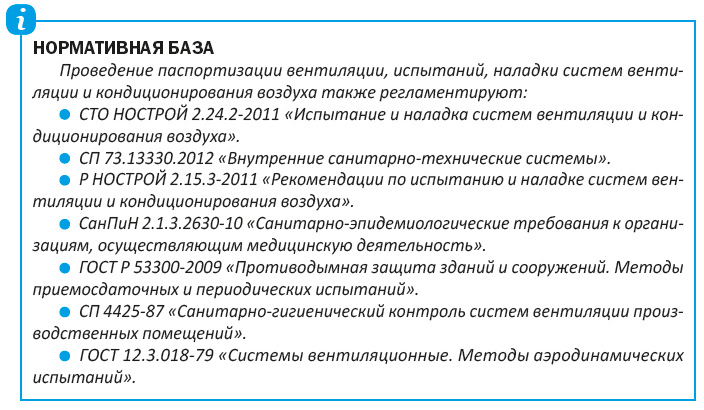

Периодичность проведения испытаний систем вентиляции определяется нормативными документами на вентиляцию:

  1. Согласно СТО НОСТРОЙ 2.24.2-2011 периодичность наладки систем вентиляции и кондиционирования воздуха устанавливается органами федеральной исполнительной власти или требованиями технологии производства, но не реже одного раза в три года.
  2. Согласно ГОСТ Р 53300-2009 периодические испытания систем противодымной вентиляции должны проводиться не реже одного раза в два года.
  3. Согласно СП 4425-87 действующие вентиляционные системы должны подвергаться регулярной проверке силами вентслужб или санитарных лабораторий предприятий в следующие сроки:
  • в помещениях, где возможно выделение вредных веществ 1 и 2 класса — 1 раз в месяц;
  • системы местной вытяжной и местной приточной вентиляции — 1 раз в год;
  • системы общеобменной механической и естественной вентиляции — 1 раз в 3 года.

Согласно СанПиН 2.1.3.2630-10 системы механической приточно-вытяжной вентиляции должны быть паспортизированы. Эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

Как видим, периодичность проведения испытаний — от одного месяца до трех лет, в каждом случае определяется индивидуально.

В случае реконструкции вентиляционных систем после изменения технологического процесса, оборудования и перестройки помещения проверка должна осуществляться сразу после реконструкции, независимо от сроков периодического контроля.

Паспорт вентиляционной системы — это главный документ вентиляционной системы. Паспорт системы вентиляции — итоговый технический документ, дающий юридическое право эксплуатировать вентиляционное оборудование, фиксирующий натуральные показатели и их отклонения в соответствии с действующими строительными и санитарными нормами.

Технически грамотно оформленный паспорт на вентиляционную систему — залог эффективной и безопасной работы вентиляционной системы, а часто и самого предприятия. В нем отображается реальное состояние всего вентиляционного оборудования.

В паспорте вентиляционной системы фиксируются все изменения, которые происходили с вентиляционной системой на протяжении всего эксплуатационного периода.

Паспортизация вентиляционных систем необходима:

  • сотрудникам предприятия — для комфортной работы, повышения производительности труда и отсутствия сбоев в работе в связи с плохим самочувствием;
  • руководителю и главному инженеру — паспорта и пояснения к ним подскажут, на какую именно вентиляционную систему надо обратить внимание в первую очередь (увеличить ее производительность или наоборот, уменьшить, провести внеплановый ремонт или обслуживание вентиляционной системы);
  • руководителю и главному инженеру — чтобы не иметь проблем и замечаний от представителей надзорных инспекций (Роспотребнадзора, прокуратуры, пожарной инспекции, МЧС, жилищной инспекции, Ростехнадзора и др.), которые контролируют эксплуатационные характеристики оборудования, санитарно-техническое состояние, наличие и срок действия паспортов на вентиляционную систему;
  • руководителю предприятия и главному инженеру, которые несут персональную ответственность за производственный травматизм.
