Вентиляция с рекуперацией тепла

Вентиляцию с рекуперацией тепла по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вентиляцию с рекуперацией, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Вентиляция с рекуперацией

Рекуперация (от лат. recuperatio - обратное получение, возвращение), возвращение части материала или энергии, расходуемых при проведении того или иного технологического процесса, для повторного использования в том же процессе.

Плюсом рекуперации является экономия энергии, и как следствие, экономия средств на эксплуатацию системы вентиляции. Иногда, когда имеется ограничение в возможном объеме потребляемой энергии и установить мощную обогревательную систему невозможно использование рекуператора является хорошим решением задачи.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Минусом является необходимые дополнительные первоначальные вложения на установку рекуператора.

Что такое рекуперация тепла?

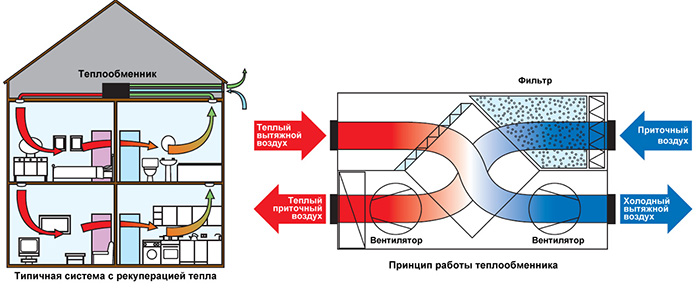

Рекуперация тепла или обратное получение тепла - это процесс теплообмена, при котором тепло забирается от удаляемого воздуха и передается свежему нагнетаемому воздуху. Рекуперация применяется с использованием приточно-вытяжных установок и центральных кондиционеров с наличием в них рекуперационного теплообменника. Процесс проходит в рекуперационном теплообменнике таким образом, что выбрасываемый и свежий воздух абсолютно отделены друг от друга, чтобы не произошло их смешивание.

В охлаждаемых помещениях можно использовать рекуперационные теплообменники также обратным способом, то есть для рекуперации холода. При этом подводимому воздуху передается холод от отводимого воздуха.

Важной характеристикой рекуператоров является Коэффициент эффективности рекуперации.

Коэффициент эффективности рекуперации тепла выражает отношение между максимально возможным полученным теплом и теплом, полученным в действительности. Теоретически эффективность может меняться в пределах от 30 до 90 %. Эта характеристика зависит от стоимости, производителя и типа рекуператора.

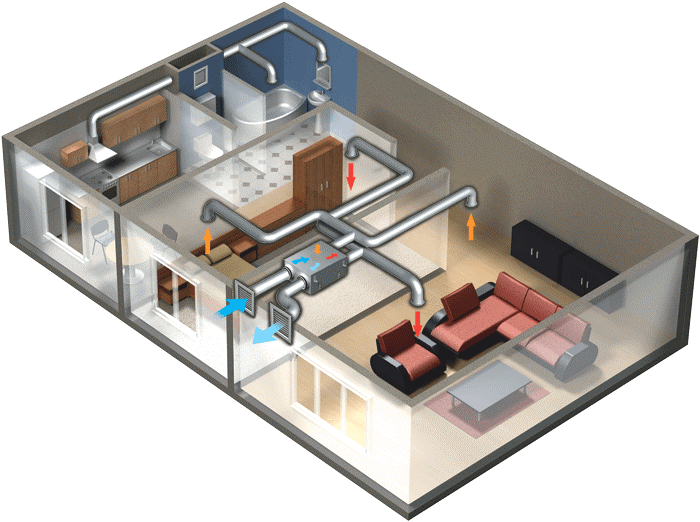

Устройство и принцип действия приточно-вытяжной вентиляции с рекуперацией тепла

Чтобы обеспечить постоянный воздухообмен в помещении, очистку поступающего воздуха от пыли и нагрев температуры в частном доме или квартире необходимо установить принудительную вентиляцию. Приточно-вытяжная вентиляция с рекуперацией тепла подает очищенный воздух. Экономия тепловой энергии при номинальной мощности составляет около 6 кВт. Рекуператор это устройство, которое возвращает тепло в дом. Относится к категории энергозависимых конструкций, требует подключения к источнику электрической энергии.

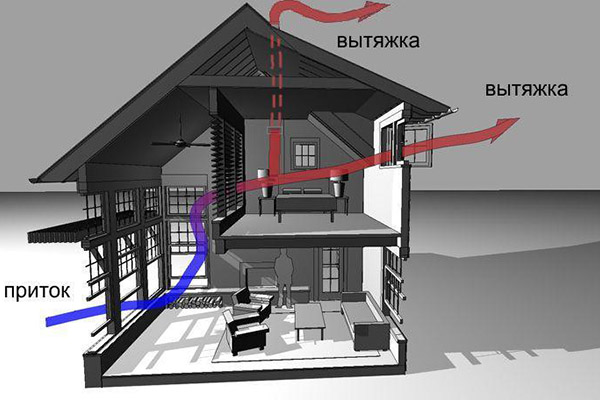

princip-dejstviya-pritochno-vytyazhnoj-ventilyacii-s-rekuperaciej-tepla

При проектировании учитывается:

  1. Количество помещений в доме;
  2. Ожидаемое количество людей;
  3. Назначение помещения.

Расчет сети воздуховодов по дому производится, исходя из потерь давления, которое присутствует в системе вентиляции. В здании с установленной принудительной системой приточно-вытяжной вентиляции воздушный поток поступает с улицы. При прохождении через конденсационный агрегат, воздух очищается от пыли, нагревается до необходимой температуры и поступает в помещение. Достоинство системы в том, что в дом подается очищенный и подогретый воздух в необходимом объеме.

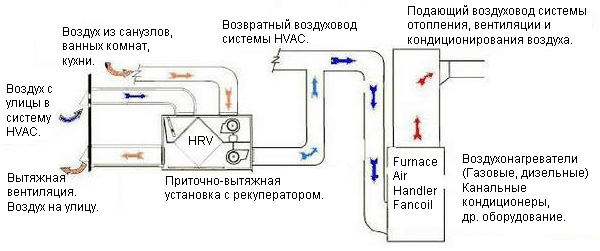

ustrojstvo-pritochno-vytyazhnoj-ventilyacii-s-rekuperaciej-tepla

Процесс работает круглосуточно:

  • Воздух с улицы поступает по вентиляционному каналу через шумоглушитель в вентиляционный агрегат;
  • В агрегате воздух очищается от пыли, нагревается и подается через шумоглушитель по вентиляционному каналу в помещение;
  • Отработанный воздух из санузлов и подсобных помещений возвращается обратно в вентиляционную установку и передает свое тепло входящему воздуху, который поступает с улицы;
  • Проходя через вентиляционную установку, уже охлажденный и отработанный воздух выходит на крышу улицы.

С помощью встроенного пульта управления можно настраивать:

  • Температуру входящего воздуха;
  • Скорость работы вентилятора, необходимого при воздухообмене;
  • Интервал замены фильтра регулируется по неделям.

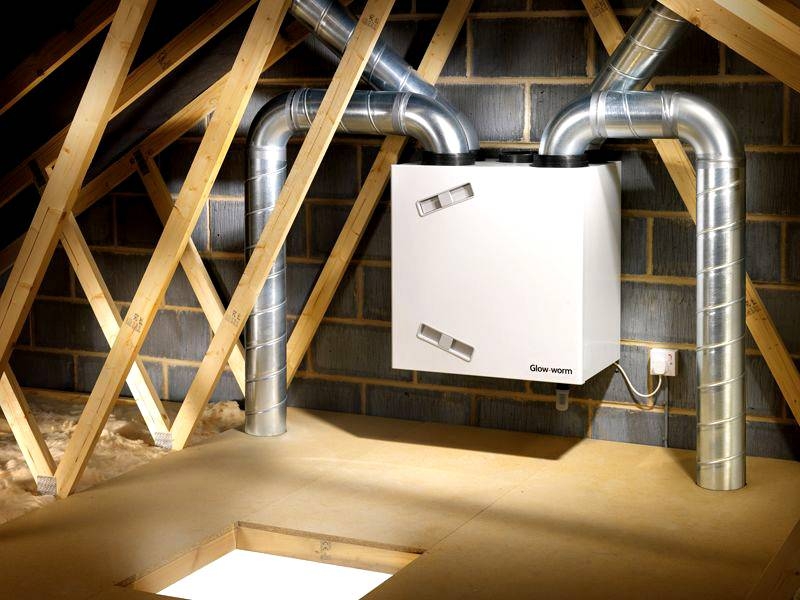

rekuperator

Если необходимо, чтобы ночью или в определенные дни недели воздухообмен был меньше, делаются соответствующие настройки. Например,

  • Температура поступающего воздуха в приточную установку -9◦C;
  • Температура воздуха, которая подается в помещение +15◦C;
  • Температура выходящего из установки отработанного воздуха -3◦C.

При таком режиме калорифер (нагреватель) внутри приточного столба выключен — электроэнергия не тратится впустую для нагрева воздуха. Таким образом, обеспечивается экономия тепловой энергии.

Конструктивные особенности

Рекуперация в вентиляции является довольно новой технологией. Её действие основано на возможности использовать удаляемое тепло для обогрева помещения. Происходит это благодаря отдельным каналам, поэтому воздушные потоки между собой не смешиваются. Конструкция рекуперативных узлов может быть разной, некоторые типы позволяют избежать образования конденсата во время процесса теплоотдачи. От этого также зависит и уровень производительности системы в целом.

Вентиляция с рекуперацией тепла может выдавать во время работы высокий КПД (коэффициент полезного действия), который зависит от типа рекуперативного узла, скорости движения воздушных потоков через теплообменник и от того, насколько велика разница между температурой снаружи и внутри помещения. Значение КПД в некоторых случаях, когда вентиляционная система спроектирована с учётом всех факторов и обладает высокой производительностью, может достигать 96%. Но даже с учётом наличия погрешностей в работе системы минимальный предел КПД составляет 30%.

Целью рекуперативного узла является максимально эффективное использование ресурсов вентиляции для дальнейшего обеспечения достаточного воздухообмена в помещении, а также экономия электроэнергии. С учётом того, что приточно-вытяжная вентиляция с рекуперацией функционирует большую часть суток, а также, принимая во внимание, что обеспечение достаточной кратности воздухообмена требует немалой мощности оборудования, то применение системы вентиляции со встроенным узлом рекуперации поможет сэкономить до 30% электроэнергии.

Недостатком подобной техники можно назвать довольно малую эффективность при установке на больших площадях. При этом расход электричества будет высок, а производительность системы, направленная на теплообмен между воздушными потоками, может оказаться заметно ниже ожидаемого предела. Это объясняется тем, что на малых площадях намного быстрее происходит воздухообмен, чем на крупных объектах.

Типы рекуператоров

1. Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с обеих сторон целого ряда пластин. В пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата, потому они оборудованы отводами для конденсата. Конденсатосборники имеют водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал. Из-за выпадения конденсата существует серьезный риск образования льда в холодное время года. Пластинчатые рекуператоры характеризуется высокой эффективностью (50-80%), являются самыми распространенными и относительно дешевыми, широко используются на малых предприятиях, и в небольших зданиях, коттеджах, магазинах.

2. Роторные рекуператоры

Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, и потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, однако, некоторые производители утверждают, что в их рекуператорах исключено смешивание. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. Обладают самой высокой эффективностью (75-90%), и соответственно ценой. Преимущественно используются на крупных промышленных предприятиях, цехах, в больших зданиях.

3. Рекуператоры с промежуточным теплоносителем

Вода или водно-гликолиевый раствор, циркулирует между двух теплообменников, один из которых расположен в вытяжном канале, а другой в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе и отсутствует риск передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры имеют низкую эффективность (45-60%).
Обладая низкой эффективностью, используются в случае, если удаляемый воздух сильно загрязнен или токсичен, когда смешивание недопустимо.

4. Камерные рекуператоры

Камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. Загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Характеризуется высокой эффективностью (70-80%).

5. Тепловые трубы

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Имеет низкую эффективность (50-70%).

Технические характеристики, на которые следует обратить внимание при выборе

  • Металлические устройства эффективны в эксплуатации до -10ºС. При пониженных температурах работоспособность заметно снижается. Вследствие чего применяется электрические преднагревательные элементы;
  • При выборе следует изучить толщину корпуса, материал мостиков холода. Толщина 3 см подлежит дополнительной изоляции, когда температура на улице станет ниже -5ºС. Вдвойне придется использовать изоляционный материал, если каркас сделан из алюминия;
  • Следует обращать особое внимание на показатели свободного напора вентиляторов. Может случиться так, что на 500 м3 напор может полностью отсутствовать. Об этом потребители узнают, как правило, когда рекуператор выходит из строя;
  • Большой плюс, когда к автоматической системе можно подключить дополнительные функции. Благодаря усовершенствованной автоматике, снижаются издержки в эксплуатации и повышается работа всего прибора;
  • Основной показатель для принятия решения, на каком рекуператоре остановить свой выбор – это вентиляционный напор и мощность. Предварительно делается расчет, сколько воздуха должно поступать в дом за один час.

Какие преимущества имеет система вентиляции с рекуперацией

Как мы уже не раз отмечали, главное преимущество такой системы — это возможность управлять взаимодействием притока и отвода воздуха. За счёт этого мы значительного снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.

Теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

Эффективность. Естественное удаление воздуха — это не всегда удобное решение, ведь мы становимся зависимыми от обстоятельств, условий окружающей среды, разницы в температурах. В связи с этим намного проще пользоваться системой вентиляции с рекуперацией, способной принудительно гонять воздух. Простой пример принудительной вентиляции — это кухонная вытяжка. Более сложные устройства способны, ко всему прочему, избавляться ещё и от лишней влаги. Но это простое вытяжное оборудование. В нашем же случае есть идёт о приточно-вытяжных системах, способных организовать движение воздушных потоков сразу в оба направления, смешивать их и образовывать нужные температуры для комфортного пребывания человека в помещении, то есть осуществлять рекуперацию воздуха.

Выгодность. Следует отметить, что системы с рекуперацией способны окупить свою стоимость за счёт экономии на отоплении и электроэнергии. Расходы ощутимо снижаются, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Поинтересуйтесь у знакомых, во сколько им обходится отопление загородного дома, если у вас такого нет. Цифры окажутся внушительными. Представьте, сколько средств способна сэкономить вентиляция с рекуперацией. В случае износа недорогих элементов можно их заменить без негативных последствий. В тёплое время года вы сможете экономить на климатическом оборудовании, попутно снижая выбросы в атмосферу вредных веществ. Да, даже с точки зрения экологии вы наносите природе уже значительно меньше ущерба, ведь, ко всему прочему, снижаете нагрузку на сеть. И пусть вам не кажется, что один человек это слишком мало. Во-первых, это довольно серьёзные объёмы энергии. Во-вторых, людей, которые переходят на вентиляцию с рекуперацией, с годами всё больше.

Практичность. Системы вентиляции с рекуперацией, как правило, малогабаритны, а значит, удобны при монтаже. Расположить такое оборудование можно в санузле, и в шкафу, и встроить в потолок. Моделей сегодня огромное множество, на все вкусы. Так что вам не придётся беспокоиться на счёт интерьера.

Как выбрать вентиляционные установки с рекуперацией тепла

О чём следует помнить, выбирая вентиляцию с рекуперацией? Купить надо такое оборудование, чтобы не пожалеть, так что спросите продавца о следующих нюансах:

Первым делом задайте продавцу следующие вопросы:

Вопрос 1. Кто является производителем данной вентиляции с рекуперацией воздуха? Как давно эта фирма работает, какую имеет репутацию, что ещё производит?

Вопрос 2. Насколько данная вентиляция с рекуперацией воздуха производительна?

Тут вам потребуется специалист, способный произвести подробный расчёт, исходя из особенностей вашего помещения. Понятно, что купить приточно-вытяжную вентиляцию с рекуперацией тепла для квартиры и трёхэтажного дома — не одно и то же.

Вопрос 3. Каким станет сопротивление системы потокам воздуха после монтажа данного оборудования?

Тут вам снова потребуется консультация специалистов. Важно не просто ограничиться какими-то общими характеристиками, указанными в таблице из Интернета, а произвести подробный расчёт, например, учитывающий количество изгибов в воздуховоде и многие другие нюансы. Соотношение расхода воздуха и сопротивления системы — один из самых главных факторов выбора.

Вопрос 4. Как дорого будет обслуживать вентиляцию с данным рекуператором? Каков его класс энергопотребления? Какова экономия при использовании этого устройства?

Вопрос 5. Каковы Коэффициенты Полезного Действия данного рекуператора для вентиляции? Заметьте — мы говорим «коэффициенты», а не «коэффициент». Почему? Неужели он не один. На самом деле нет. Есть заявленный — это некоторое усреднённое значение. А есть реальный КПД, который является объективным показателем. От чего же он зависит. Факторов множество. Тут и влажность и воздуха, и то, как организована система, и температуры внутри и снаружи.

Вот некоторые рекомендации по расчёту КПД рекуператора:

  • При наличии бумажного теплообменника Коэффициент полезного действия будет равняться от 60 до 70 процентов. Что это для нас означает? Хорошо это или плохо? Это значит то, что вентиляция с рекуперацией воздуха устойчива к замерзаниям, хотя и не на сто процентов.
  • При наличии алюминиевого теплообменника КПД составит не более 63%, в то время как КПД рекуператора воздуха составит от 42 до 45% процентов. Таким образом, вам придётся использовать значительное количество электроэнергии, чтобы избавляться от обмерзания.
  • Роторный рекуператор воздуха иметь отличные показатели КПД, но при условии, что управление им осуществляется автоматически, исходя из показаний специальных датчиков. Тем не менее, эти рекуператоры могут обмерзать так же, как и алюминиевые, от чего КПД снижается.

Что ещё следует учесть, выбирая рекуператор для вентиляции?

Первое. Вы вряд ли найдёте приточно-вытяжной рекуператор воздуха, способный эффективно справляться с работой при температурах ниже минус десяти градусов по шкале Цельсия. Не верьте обещаниям на этикетках и заверениям продавцов. Самый лучший вариант — это металлический рекуператор для вентиляции, способный справляться со своей задачей при тех самых -10 ºС. При более низких температурах рекуператор просто перестаёт эффективно работать. И если реклама вам обещает, что данное устройство способно функционировать при -50 ºС, то, вполне возможно, так оно и есть, но с одной оговоркой — это скорее видимость деятельности, чем реальная рекуперация. КПД будет в любом случае снижать, рекуператор воздуха обмёрзнет, так что не верьте обещаниям о 100% эффективности и КПД до 99% — это всё лишь рекламный трюк и обман, не имеющий ничего общего с реальностью.

Второе. Смотрите на толщину корпуса и материал. Дело в том, что тонкие корпусы очень быстро промерзают. Например, 3 сантиметра — это ничтожное препятствие холоду. Тут скорее одно название от корпуса, чем какая-либо эффективность. То же самое и с материалом. Тот же алюминий — покрытие бесполезное, если только на него сверху не нанесён дополнительный слой изоляции, а лучше — даже не один. В противном случае вы получаете просто эффективный проводник для холода, который очень быстро заморозит оборудование, и вентиляция с рекуперацией перестанет работать, либо начнёт демонстрировать очень низкий КПД.

Третье. Обращайте внимание на такой показатель, как свободный напор вентиляторов. Дело в том, что характеристика «500 м³» ничего не значит, когда рядом указано «0 Па». Вас могут обмануть большие показатели, которые фактически невероятны при тех условиях эксплуатации, которые характерны для обычного жилого дома в России. Иначе говоря, вам пишут о том, как вентиляция с рекуперацией способна работать в каких-то идеальных обстоятельствах, которые вы ей физически никогда не сможете обеспечить. Таким образом, речь о гипотетической способности, а не реальных возможностях системы.

Четвёртое. Переключение режимов и опций — вещь полезная, ведь она позволяет добиться значительной экономии энергетических ресурсов. Конечно, вы можете сами следить за температурами и оперативно настраивать под них оборудование, но чувствительные датчики и автоматика сделают это намного лучше.

Пятое. Главный параметр при выборе оборудования для вентиляции с рекуперацией — это объём воздуха, который поступает в помещение за один час. Оптимальное количество — не менее 60 кубических метров на человека. Если вас в квартире двое — уже не менее 120 и т.д. Убедитесь, что оборудование, которое вы думаете приобрести, действительно способно обеспечить такой приток воздуха. Если нет, то не тратьте ни деньги, ни время на его приобретение и подыщите что-то, подходящее для ваших условий. Кроме самой производительности, стоит обратить внимание на напор, который имеют вентиляторы.

Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

Теперь поговорим о том, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией. Начнём с того, как выбрать наиболее подходящее место для установки.

  • Если у вас имеется частный дом, то лучше всего подобрать для монтажа нежилые помещения. Это подвал, чердак, подсобка. А котельная — вообще самый идеальный вариант для приточно-вытяжной вентиляции.
  • Обратите внимание на то, чтобы установка вентиляции с рекуперацией не противоречила требованиям, указанным в технической документации.
  • Лучше всего, чтобы разводки системы вентиляции с рекуперацией воздуха приходились на помещения, где есть отопление.
  • Вентиляция с рекуперацией воздуха, вполне вероятно, будет проходить по тем помещениям, где отопления нет. Эти отрезки необходимо основательно утеплять.
  • Необходимо утеплять уличные воздуховоды вентиляции с рекуперацией воздуха, как и те, что находятся в наружных стенах.
  • Желательно расположить оборудование вентиляции с рекуперацией воздуха таким образом, чтобы оно оказалось максимально удалено от жилых помещений, чтобы не мешал шум работы, который никогда не исключён.

Собственно, эти советы по монтажу вентиляции с рекуперацией воздуха не могут быть применены во всех без исключения случаях. Вполне возможно, что у вас имеются другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и габаритов оборудования.

Забор воздуха для вентиляции с рекуперацией лучше оборудовать с той стороны, где ветер бывает реже. Это позволит избежать пыли и мусора, либо, как минимум, снизить их количество. При этом важно убедиться, что поблизости нет дымоходов, труб и любых других мест, откуда может выходить нежелательный воздух.

Установка. Крайне не рекомендуется производить монтаж вентиляции с рекуперацией воздуха самостоятельно. Это рискованное предприятие, которое может привести к неприятным последствиям. Если вы читаете данную статью, то вряд ли являетесь специалистом в области установки вентиляции с рекуперацией, так что мы рекомендуем обратиться за помощью к профессионалам.
