Приточная система вентиляции

Приточную вентиляцию по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на приточную вентиляцию, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Приточная вентиляция

Приточная вентиляция поможет вам решить вопрос полноценного воздухообмена в квартире и создать здоровый микроклимат в соответствии с ГОСТ 30494-2011.

Согласно строительным регламентам в каждой квартире монтируется система вытяжной вентиляции: отработанный воздух выводится из помещения через вентиляционные отверстия на кухне и в санузле, в то время, как чистый воздух с улицы под естественной тягой просачивается в помещение через щели ограждающих конструкций (окна, двери) и сами стены.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Преимущество данного метода в том, что воздушные потоки в квартире «запирают» воздух на кухне и в санузле, не дают запахам распространяться по квартире.

Рис 1. Схема циркуляции воздуха в естественной приточно-вытяжной системе вентиляции

Однако применение теплоизолирующих строительных материалов и пластиковых окон сводят к нулю эффективность естественной вентиляции: не остается свободных каналов для поступления свежего воздуха в квартиру. В результате в помещении может возникнуть отрицательное по отношению к улице давление, и по каналам вытяжной вентиляции в помещение начнет поступать воздух с улицы, распространяя запахи из кухни и санузла по квартире.

Таблица сравнения естественной и принудительной систем вентиляции

Параметры сравнения

Естественная вентиляция

Принудительная вентиляция

Объем приточного воздуха

Произвольный, зависит от погодных условий и характеристик ограждающих конструкций

Определяется производительностью вентиляционного оборудования

Точка выхода

Произвольно, обычно – окна и двери

Точка установки оборудования (бесканальные системы) или проектные точки в канальных системах.

Температура приточного воздуха

Соответствует уличной температуре

Можно контролировать с помощью нагревательного/охлаждающего или рекуперационного блока вентустановки

Чистота воздуха

Идентична уличному воздуху

Можно очищать от пыли и других вредных примесей

Энергозатраты

Бесплатно

Зависит от мощности вентиляционной установки и наличия дополнительных функций

Шум

На практике: чем производительнее система естественной вентиляции, тем ниже шумоизоляция помещения от внешней среды

Надежная звукоизоляция от внешней среды. Система воздуховодов практически бесшумна, вентиляционное оборудование оборудовано шумоизоляционным кожухом.

Виды приточной вентиляции

Все виды приточной вентиляции можно разделить на:

  • Бесканальные
  • Канальные

В бесканальных системах приток свежего воздуха осуществляется через специальные устройства или клапана, вмонтированные в стены или окна. Преимущество таких систем в том, что они занимают минимум пространства, однако воздухообмен осуществляется через одну конкретную точку, нередко создавая в помещении сквозняки.

В канальных системах вентиляции используется разветвленная сеть воздуховодов, доставляющих воздух в проектные точки по всей квартире или дому. Зачастую канальные системы более производительны, и позволяют реализовать функции нагрева и очистки воздуха.

Функции приточной вентиляции можно возложить и на бытовой кондиционер (сплит-систему), если среди его функций есть приток свежего воздуха – в недорогих моделях есть только рециркуляционный воздухообмен, и для вентиляции помещений они не подходят.

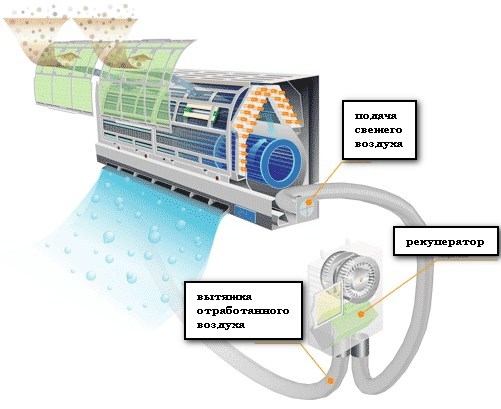

Рис 2. Принцип устройства кондиционера с подмесом свежего воздуха

Бесканальная приточная вентиляция

В зависимости от степени сложности бесканальная приточная вентиляция делится на три вида:

  • Оконные клапана
  • Приточный вентилятор
  • Приточная установка

Оконные клапана относятся к естественной вентиляции и в России практически не используются по климатическим условиям. Воздух поступает в помещение под воздействием естественной тяги вытяжной вентиляции, поэтому в осенне-зимний период в помещении могут образовываться холодные сквозняки, а в летнее время клапана будут практически бесполезны.

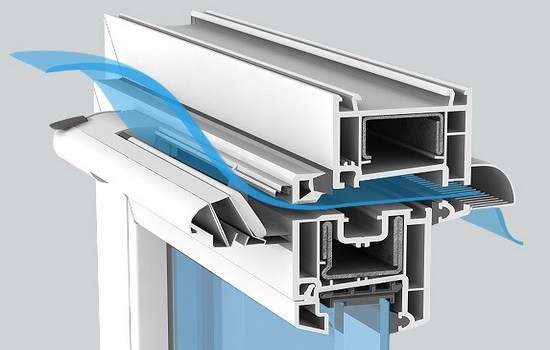

Рис 3. Принцип работы оконного клапана

Приточный вентилятор врезается в оконную систему либо внешние стены зданий. В России слабо распространены.

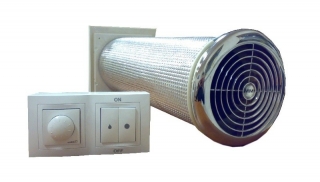

Рис 4. Приточный вентилятор

Приточные установки представляют собой компактные вентиляционные системы. В шумоизолированном корпусе размещены вентилятор, фильтр и калорифер. Как следствие, воздух, проходя сквозь устройство, нагревается до регламентированных СНиП 18 0С и очищается от вредных уличных примесей. Дополнительное преимущество подобной установки – помещение изолировано от уличного шума, что в принципе невозможно при использовании клапанов и обычных вентиляторов. Большинство приточных установок используется в канальных системах вентиляции, но есть и отдельные модели для самостоятельной установки.

Пояснение на вопрос: зачет нагревать приточный воздух. При попадании холодных воздушных масс в отапливаемое помещение образуется конденсат, затем в условиях повышенной влажности начинают активно расти плесневые грибы – токсичные для человеческого организма.

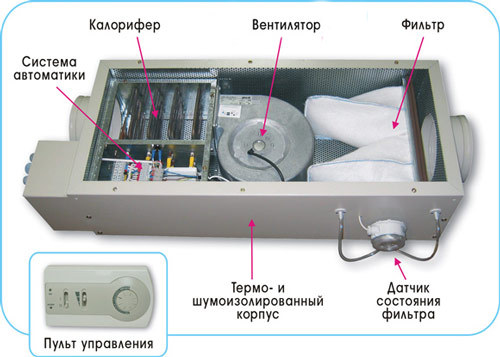

Рис 5. Устройство приточной установки

Большинство приточных установок оснащено фильтром грубой очистки, который не захватывает мелкую атмосферную пыль и другие вредные примеси. Для вентиляции загородного коттеджа этого достаточно, но в городской черте будет разумно укомплектовать вентиляционную установку дополнительным фильтром класса F7 – он задерживает даже частицы размером менее 1 мкм. Наиболее глубокую очистку воздуха обеспечивают фотокаталитические и угольные фильтра.

Канальная приточная вентиляция

Для полноценного воздухообмена во всем доме (квартире, офисе и т.д.) используются канальная приточная вентиляция. Чистый воздух от приточной установки доставляется в проектные точки по специально оборудованным воздуховодам.

Единственный недостаток канальной вентиляции – разветвленная сеть воздуховодов, которые необходимо скрыть в запотолочном пространстве.

На рисунке 5 подробно описано, как воздух по встроенным каналам механической приточной вентиляции попадает во все комнаты здания, чтобы затем, вытесняя отработанные через воздухозаборники системы естественной вытяжной вентиляции.

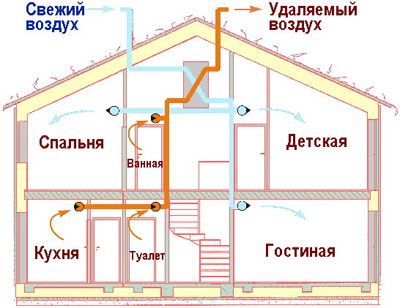

Рис 5. Схема циркуляции воздуха в частном доме

Для вентиляции крупных объектов (загородный дом, офис и т.п.) приточная установка вынуждена нагревать большой объем воздуха, что сказывается на энергозатратах. Их можно снизить несколькими способами:

  • Установка рекуператора в приточно-вытяжной вентиляционной установке – приточный воздух нагревается за счет удаляемого.
  • Установка водяного калорифера – воздух нагревается от системы отопления.
  • VAV-система с тонкими настройками подает воздух только в те помещения, где в этом есть необходимость.

Нормы расчета приточной вентиляции

Расчет принудительной приточной вентиляции осуществляется согласно СНиП 41-01-2003 и МГСН 3.01.01, которые регламентируют кратность воздухообмена в зависимости от назначения помещения.

Согласно нормативам, в течение каждого часа должна осуществляться полная замена воздуха в жилом помещении. Объем каждой комнаты рассчитывается по формуле:

V = A х B х h,

Где А и В – это длина и ширина комнаты, а h – ее высота.

Кратность воздухообмена для кухни обычно рассчитывается исходя из количества оборудования и приборов, выделяющих тепло. Нормативы колеблются в пределах 1,5 – 2 раза.

Расчет воздухообмена в санузле высчитывается из нормативов 50 м3/ч на унитаз и 25 м3/ч на ванную.

Помимо расчета воздухообмена по объему и назначению помещений, необходимо учитывать, что в каждую жилую комнату необходимо обеспечить до 60 м3/ч свежего воздуха на каждого человека (30м3/ч – для спальни).

Нормы воздухообмена в офисных помещениях составляют примерно 50 м3/ч на каждого сотрудника.

Суммируя объем необходимого воздухообмена в каждом отдельном помещении, вы получите необходимую мощность приточной установки.

Ограничения приточной вентиляции

Нормативных значений воздухообмена вполне достаточно для создания комфортного микроклимата. Слишком медленный воздухообмен снижает эффективность системы вентиляции в целом (отработанный воздух долго остается в помещении), а более высокие значения при отсутствии согласованной вытяжной вентиляции могут привести к ряду негативных последствий:

  • Сквозняки в квартире/доме
  • Завышенное энергопотребление вентустановки (нагрев воздуха)
  • Нарушения в работе естественной вытяжной вентиляции

Если первые два пункта доставляют неудобства исключительно вам, то избыточное давление в общедомовом канале вытяжной вентиляции может нарушить вентиляцию у ваших соседей, в том случае, если в вашем доме есть сборные каналы вентиляционной системы.

Для вентиляции квартир и загородных домов используют бытовые приточные установки с низким уровнем шума, имеющие производительность от 300 – 500 м³/ч (в квартирах) до 2000 – 3000 м³/ч (в коттеджах и офисах).
