Вентиляция и осушение бассейнов

Вентиляцию и осушение бассейнов по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вентиляцию и осушение бассейна, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Вентиляция и осушение бассейнов

При планировании постройки крытого бассейна важно представить себе хотя бы в общих чертах основные принципы, чтобы знать, к чему может привести их игнорирование. Значительные денежные средства, инвестированные в строительство бассейна, могут оправдаться только тогда, когда достигнуты следующие параметры:

  • нужная температура;
  • нужная влажность;
  • скорость движения воздуха;
  • качественный состав воздуха.

Все эти факторы создают микроклимат помещения, а с ним и комфорт.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Действующие нормы температуры и влажности бассейна

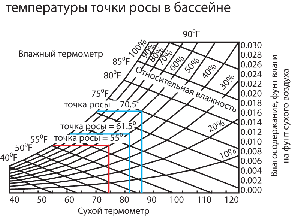

Для поддержания комфортных условий и разумного уровня испарения воды влажность в помещении бассейна должна составлять 50-60%. В таком случае при температуре воздуха 28-30°С температура точки росы находится между 16°С и 21°С (отображено на графике). Это значительно выше, чем в обычных кондиционируемых помещениях, где температура воздуха поддерживается на уровне 24°С, влажность составляет 50%, и точка росы находится на уровне 13°С. В закрытых бассейнах абсолютное влагосодержание воздуха может на 3/4 превышать влагосодержание в обычных кондиционируемых помещениях.


В крытых бассейнах рекомендуется поддерживать следующие режимные параметры:
  • Температура воды в бассейне 24-28°С;
  • Температура воздуха на 2-3°С выше температуры воды (26-31°С). При более низких температурах воздуха возникают опасность простуды. При слишком высокой относительной влажности воздуха возникает ощущение духоты. Не следует снижать температуру воздуха в ночное время, так как из-за роста испарений повышается расход энергии;
  • Относительная влажность воздуха в помещение 55-65% (макс 70%). При более высокой влажности воздуха на конструкциях помещения бассейна появляется конденсат;
  • Скорость движения воздуха 0,15-0,3 м/с. При больших скоростях в зоне купания возможны сквозняки.

Все это и многое другое учитывается при проектировании, на основании этого принимаются меры для уменьшения конденсации влаги на поверхностях ограждающих конструкций. Ситуация еще больше осложняется тем, что тепло и влажность не исчезают, когда из бассейна уходят люди. Нельзя же просто "выключить" бассейн на ночь. Конечно, если в нерабочие часы использовать покрытия поверхности воды, можно значительно снизить количество испаряемой влаги. Но эти устройства редко используются продолжительное время, несмотря на лучшие намерения проектировщиков, производителей и операторов бассейнов.

Проблемы воздуха в бассейнах (насколько необходима вентиляция и осушение)

Основной проблемой для помещений плавательных бассейнов является недостаточный приток свежего воздуха и высокая относительная влажность, результат - конденсация паров влаги.

Испарения с поверхности воды, с влажного пола вокруг бассейна, и с влажных тел купающихся происходит непрерывно. Объемы испарения зависят от температуры воды и окружающего воздуха, общей влажности и величины поверхности испарения. Влага конденсируется и выпадает в виде капель. Излишки воды необходимо осушать. Переизбыток влаги и конденсат отрицательно сказывается на здоровье людей и состоянии строительных конструкций, помогает развиваться плесени.

К сожалению, полностью избежать испарения с поверхности воды невозможно, но ограничить его и понизить до оптимальной величины влажность воздуха можно с помощью комплекса мер:
  1. Местные осушители бассейна;
  2. Приточно-вытяжная вентиляция бассейна;
  3. Приточно-вытяжная вентиляция бассейна с осушением воздуха.
Имея правильно спроектированную систему приточно-вытяжной вентиляции и осушения бассейна, можно добиться минимального испарения воды с поверхности бассейна, предотвратив разрушение конструктивных элементов здания.


Осушители

Очень часто, пытаясь избавиться от излишней влажности, в бассейнах уже построенных без учета вентиляции используют осушители воздуха.
При правильном расчете и монтаже Вы навсегда забудете о каплях на потолке и ржавчине на металлических конструкциях и оконных рамах.
Устанавливают осушители воздуха в отдельном помещении, либо по периметру помещения.

Они бывают разных типов - настенные (устанавливаются непосредственно в помещении бассейна вдоль стен) и скрытого монтажа (могут устанавливаться в отдельном помещении). Количество и мощность их определяется расчетом.

Принцип работы осушителя достаточно прост – влажный воздух проходит через него и возвращается в помещение с низким влагосодержанием. Конденсат, образуемый при осушении воздуха в осушителе, отводится по дренажной системе в канализацию.

Осушитель, как отдельная система, сам не в состоянии обеспечить вентиляцию бассейна. Подачу свежего воздуха он не осуществляет и работает на 100 % рециркуляцию, а так же не может избавиться от запахов в бассейне, не подает воздух для дыхания. Подачу свежего воздуха осуществляет отдельная приточно-вытяжная вентиляция.

Приточно-вытяжная вентиляция бассейна

Приточно-вытяжная установка обеспечивает не только приток в бассейн свежего, но и удаление отработанного воздуха за пределы здания.

И выполняет две основные задачи:
  1. удалить влагу из помещения, чтобы избежать выпадения влаги на стенах и т.п.;
  2. обеспечить людей достаточным количеством свежего воздуха.
Система вентиляции частного бассейна должна обеспечивать подачу санитарной нормы свежего воздуха, необходимого для дыхания людей (до 80 м³ в час на одного человека), равномерное распределение потока по помещению, а также удаление из бассейна вместе с вытяжным воздухом некоторого количества испаряющейся с поверхности воды влаги и неприятных запахов.

Одним из важных условий качественной вентиляции бассейна является правильное распределение приточного и вытяжного воздуха.

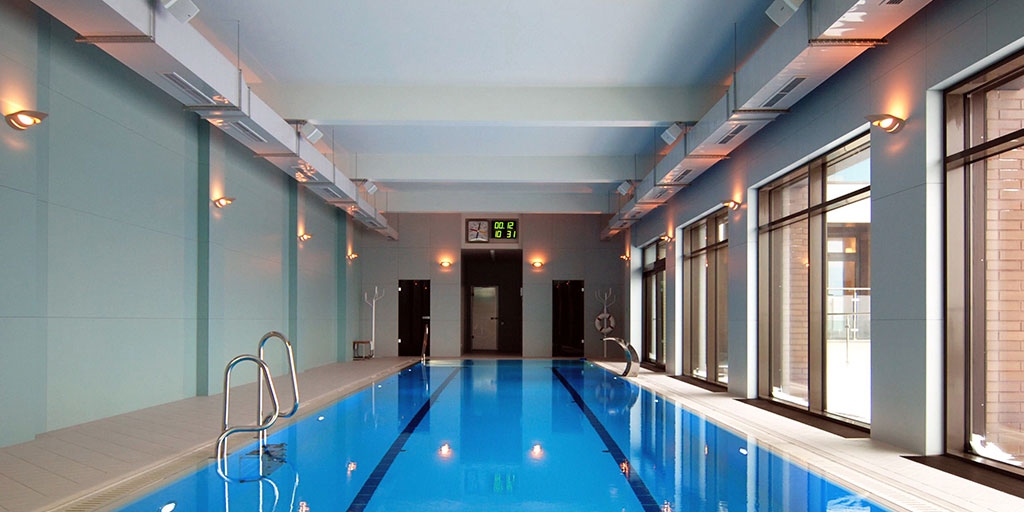

Приточный воздух , имея более высокую температуру и низкую относительную влажность, направляется по периметру помещения вдоль стен и окон. Такая схема вентиляции бассейна позволяет более эффективно «поглощать влажный воздух», поддерживать температуру у стен выше температуры точки росы.

При наличии стеклянной кровли необходима подача части приточного воздуха настилающей струей вдоль кровли и удаление воздуха с противоположной от притока стороны для повышения температуры поверхности остекления в холодный период года и охлаждения в жаркий период года.

Вентиляция бассейна должна обеспечивать небольшую разницу между количеством удаляемого воздуха и расходом приточной системы. Благодаря этому достигается небольшой подпор из соседних помещений и предотвращается распространение воздуха из бассейна в коридоры, раздевалки и другие прилегающие комнаты.

Вентиляция бассейна с рекуперацией тепла

Стимулом для создания системы вентиляции на базе приточно-вытяжной установки с рекуперацией тепла, как правило, являются ее высокие показатели энергоэффективности. Потоки свежего и вытяжного воздуха движутся в установке по двум каналам, проходящим через утилизатор тепла (пластинчатый, роторный, тепловой насос), который позволяет подогревать или охлаждать (в зависимости от сезона) приточный воздух за счет тепла или холода выбрасываемого в окружающую атмосферу вытяжного воздуха. Экономия энергии, расходуемой на подогрев приточного воздуха в холодный период, может составлять 60-85% (по сравнению с обыкновенной приточной установкой). Помимо утилизатора, в корпусе приточно-вытяжной установки располагаются приточный и вытяжной вентиляторы, фильтр, обеспечивающий очистку приточного воздуха от пыли, электрический или водяной нагреватель, который необходим для дополнительного подогрева приточного воздуха в сильные холода и др.

Приточно-вытяжная вентиляция бассейнов с осушением воздуха

Оптимальным решением задачи поддержания относительной влажности воздуха в помещении бассейна является объединение обоих способов: вентиляция воздуха + осушение воздуха бассейна.

В этом случае, система вентиляции подает столько воздуха, сколько необходимо для комфорта людей, а система осушения удаляет влагу из воздуха и подает сухой воздух обратно. Эта система потребляет мало энергии, эффективна даже при ста процентной влажности на улице и не создает сквозняка.

1. Приточно-вытяжная вентиляция бассейна с отдельными осушителями воздуха.

Этот метод вентиляции бассейна более дорогой в капитальных затратах, чем с использованием вентиляционных агрегатов с осушением, но использование отдельных осушителей воздуха позволяет уменьшить производительность приточно-вытяжных установок, а соответственно и ежегодные энергозатраты.

Данная схема вентиляции бассейна является целесообразной при вентиляции бассейна в частном доме, как более экономичная, требует небольших ежегодных энергозатрат..

2. Приточно-вытяжная вентиляция бассейна с функцией осушения воздуха

Для бассейнов большой площади и аквапарков используются вентиляционные агрегаты со встроенными функциями:
  • вентиляции и осушения;
  • нагрева и охлаждения;
  • рекуперации тепла.
Модульность конструкции и многочисленные варианты компоновки позволяет подобрать индивидуальную установку, отвечающую любым предъявляемым требованиям.

Автоматизация систем вентиляции

Наши рекомендации – установка автоматизированной системы вентиляции, реагирующей на изменения параметров воздуха в бассейне, автоматически изменяя на основании показаний датчика влажности количество подаваемого воздуха от максимального до минимального. Влажность повышается при купании в бассейне и понижается, когда бассейн не используется, особенно если он закрыт пленкой. В обоих случаях система будет подавать оптимальный объем свежего воздуха. А если учесть, что зимой уличный воздух более сухой и поэтому для разбавления влажного воздуха в бассейне его требуется меньше, то экономия тепловой энергии в таком случае достигает 50%.

Конечно же существуют и менее затратные способы автоматизации, но и не такие эффективные.

Возможности систем автоматики:
  • вовремя включает и выключает систему или отдельные элементы. Возможно включение по таймеру, температуре, влажности, освещенности;
  • поддерживает необходимые технологические параметры: температуру, влажность, производительность;
  • реализует функции защиты системы в целом и ее элементов в частности. Защита от перенапряжения и падения напряжения. Защита водяных калориферов от замораживания. Эксплуатировать систему без этих защит нельзя, а реализовать вышеперечисленное вручную просто невозможно;
  • реализует правильную последовательность технологических операции например при запуске установок или при их остановке;
  • сигнализирует об авариях или отклонениях в рабочих параметpax системы;
  • возможность интегрирования в систему умный дом или интеллектуальное здание.
Нетрудно заметить, что правильно подобрать оборудование и грамотно его установить - это только половина дела. Знать, что и в какой последовательности включать, выбрать нужные режимы, согласовав работу приточно-вытяжной установки с системой обогрева и осушения, целесообразно поручить автоматике. Без нее система работать не сможет. Уровень автоматизации должен соответствовать уровню сложности системы, но основные защитные и технологические функции должны быть реализованы.

Примеры, приведенные выше, не охватывают и не могут охватить все возможные варианты и приведены, как наиболее часто используемые. Не стоит забывать, что проблема влажности решается сложным инженерно-техническим решением, над проектированием которого должны работать профессионалы.

Как правило выбор того или иного решения зависит от Ваших финансовых возможностей.


Пример из жизни

Кстати говоря, после катастрофы в аквапарке «Трансвааль-парк», в специализированной литературе по вентиляции кондиционированию появились аналитические статьи о возможных причинах. Одним из факторов катастрофы стала система вентиляции, которая не осушала воздух в достаточной степени, поэтому влага впитывалась в бетон и утяжеляла его. В аквапарках других стран используются системы, выполненные по второй концепции – система вентиляции оснащается мощной системой осушения.

P.S. Качественная система вентиляции является важным фактором эксплуатации бассейна .
Недостаточное внимание к вопросам обеспечения микроклимата при строительстве и реконструкции помещений бассейнов приводит к негативным последствиям в процессе их эксплуатации.
