Вентиляция в частном доме или коттедже

Систему вентиляции коттеджа проектируют ещё до начала строительства. Проект должен быть согласован с проектами разводки электросетей, отопления, кондиционирования, удовлетворять требованиям СНиП (строительные нормы и правила), правилам противопожарной безопасности. В коттедже должно быть отведено техническое помещение для размещения вентиляционного оборудования, обычно оно находится в подвале или на чердаке.

Примеры проектов в PDF-формате

Коттедж общей площадью 191,76 м2
3 спальни, гостиная, кухня-столовая, гардеробная, ванная, постирочная, гараж, подсобное помещение, одноэтажный.
Варианты проектов:

Вентиляционное оборудование Breezart

Для вентиляции коттеджей мы рекомендуем оборудование Breezart. Вентиляционные установки Breezart уже в базовой комплектации имеют все, что необходимо для полноценной работы — систему автоматики с пультом управления, датчики температуры и загрязнения фильтра, воздушный клапан с электроприводом и смесительный узел. Возможна комплектация дополнительными секциями.

PDF-Каталог   Прайс-лист

Подробнее об оборудовании Breezart

Вентиляционное оборудование Systemair

Вентиляционное оборудование Frivent

Фирма «FRIVENT GmbH» специализируется на выпуске вентиляционного оборудования для предприятий промышленности, офисных зданий, складских помещений, спортсооружений, жилых домов, коттеджей, бассейнов, аквапарков. Приоритетным направлением является выпуск оборудования для приточно-вытяжной вентиляции с рекуперацией тепла. Наличие широкого спектра оборудования позволяет осуществлять общеобменную вентиляцию и кондиционирование зданий, учитывая самые сложные архитектурные решения построек. Экономичные, компактные установки позволяют создавать благоприятный климат в помещениях и экономить на энергозатратах, что очень актуально во время интенсивного роста цен на энергетическом рынке.

• Приточно-вытяжные вентиляционные установки Frivent

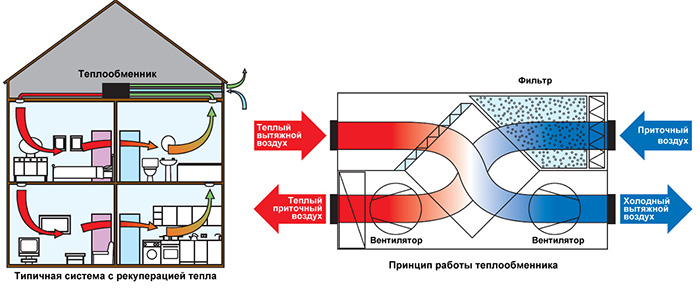

Рекупирация тепла

Системы рекупирации энергии относятся к средствам управления температурой подаваемого воздуха. Если просто нагнетать воздух с улицы в помещение зимой, то на его нагрев до комфортной температуры (которая составляет 18-20 градусов Цельсия) будет затрачено весьма значительное количество энергии. Если установить на входе в систему активируемый при необходимости калорифер, то эти затраты в зимнее время получится существенно уменьшить. Систему также можно объединить с кондиционером, что позволит летом, наоборот, охлаждать воздух. Это также становится фактором экономии: если воздух охлаждается уже на входе в систему циркуляции, то нет необходимости тратить много энергии на реализацию климат-контроля в каждом конкретном помещении.

Затраты на установку системы рекупирации окупятся, за счёт экономии энергии, в течение нескольких лет эксплуатации.

Типы воздуховодов

Какие именно воздуховоды следует использовать? Чтобы ответить на этот вопрос, необходимо сначала разобраться в их классификации. Классифицировать воздуховоды можно по двум параметрам:

• Круглые или прямоугольные в сечении.
• Жёсткие или гибкие.

Главным параметром при этом является сопротивление воздуха: от того, насколько оно велико, зависит как эффективность вентиляционной системы, так и затраты электроэнергии на её работу.

Круглый в сечении воздуховод, в этом отношении, имеет преимущество над прямоугольным. А жёсткий, в свою очередь, над гибким. Однако, гибкие воздуховоды иногда необходимы конструктивно.

Поэтому, оптимальный подход можно описать так: следует использовать круглые в сечении жёсткие воздуховоды для основных магистральных путей, а ответвления системы выполнять при помощи гибких.

Впрочем, возможны различные индивидуальные нюансы, зависящие от особенностей дома. Все эти вопросы необходимо прорабатывать при проектировании системы.

О проектировании

Дизайн должен быть разработан с учётом прокладки воздуховодов (за подвесным потолком, под полом или в стенах), расположения воздухораспределителей (решёток или плафонов), чтобы поступающий воздух не создавал дискомфорта находящимся в помещениях людям.

В кухне и во всех санузлах обязательно должны присутствовать каналы вытяжной вентиляции. Хватит ли для данного коттеджа естественной вытяжной вентиляции, или необходима установка механической, сможет рассчитать лишь специалист. На механическую вытяжную вентиляцию на кухне желательно установить жироулавливающий фильтр, иначе вытяжной вентилятор и внутренняя поверхность воздуховода быстро покроются слоем жира и копоти.

Самая простая система приточной вентиляции представляет из себя небольшие отверстия в стенах или оконных рамах, в отверстия устанавливаются приточные клапаны , через которые будет поступать воздух с улицы. Такая система проста в применении, и стоит недорого, но её работа очень сильно зависит от случайных факторов - направления и силы ветра, температуры воздуха.

Гораздо более высокий уровень комфорта в коттедже обеспечит система механической вентиляции, но и стоит она намного дороже. Кроме того, приточная механическая вентиляция потребляет много энергии и требует очень большой мощности электрических сетей, имеющихся мощностей может просто не хватить на подключение приточной вентиляционной установки. Эту проблему может решить установка приточно-вытяжной системы с рекуператором. Если в коттедже будет своя котельная, можно установить систему с водяным калорифером вместо электрического, что также позволит снизить расход электроэнергии.

Производительность приточной и вытяжной системы должна быть сбалансирована, иначе в помещениях будет образовываться недостаточное или избыточное давление, что приведет к неприятному эффекту "хлопающих дверей" и может плохо сказываться на самочувствии жильцов дома. Нужно учесть все тонкости, например, если в комнате есть камин, много кислорода расходуется на горение, а значит и приточная вентиляция в этой комнате должна быть более мощной. Отдельных расчётов требуют комната для курения (дым от сигарет не должен застаиваться в комнате), спортивный зал (при физических нагрузках человек расходует больше кислорода). Только грамотный специалист сможет, учтя все нюансы, спроектировать систему вентиляции, обеспечивающую максимальный уровень комфорта в вашем доме.

Помещения в доме, нуждающиеся в вентиляции

Вентиляционная система особенно остро необходима помещениям, наиболее проблемным с этой точки зрения: кухонным, и санузлам. На кухне количество избыточной влаги за сутки может достигнуть пяти литров – и её требуется как-то выводить. Конденсат влечёт за собой появление грибка, что крайне вредно для санитарной обстановки.

В спальне вы проводите, в среднем, по 8 часов в день. Опасность здесь представляет как конденсат, так и избыток углекислого газа.

То же самое касается гостиной, или иного общественного пространства в доме. Если в течении часа не сменить воздух на свежий, ситуация станет вредной для здоровья. Таким образом, система вентиляции должна быть продумана, и профессиональна реализована для каждого помещения в доме. Одних только кухонной вытяжки и вытяжного вентилятора в ванной недостаточно.

Нюансы, зависящие от дома

Принципиальной разницы в организации вентиляции дома нет – вне зависимости от того, построен ли он из дерева, является каркасным, кирпичным, или любым другим.

Справедливое суждение о том, что дерево «дышит», следует относить к вопросу состояния самого дерева, но никак не к воздуху внутри помещения. Установленные требования к обеспечению циркуляции воздуха существенно не изменяются в зависимости от того, каковы материал и технология строительства. Коррективы используемых приёмов и требований относятся только к деталям, на которых мы не станем подробно останавливаться.

Рекламные слоганы о том, что в деревянном доме за сутки естественным образом меняется 30% воздуха, не должны вводить в заблуждение. Как было отмечено выше, полная замена необходима в течении часа, или хотя бы нескольких часов.

Предпочтительно проектировать систему вентиляции непосредственно при проектировании самого дома. В этом случае её работа будет более эффективной, и получится избежать дополнительных трат: как материальных, так и временных.

Выбор между естественной и принудительной вентиляцией

Естественная вентиляция обладает очевидным преимуществом: она несравнимо технически проще в реализации, а потому и дешевле. Кроме того, на её работу не затрачивается электроэнергия.

Однако, у естественной вентиляции есть целый ряд недостатков в части её эффективности.

Согласно нормам по циркуляции воздуха, для естественной вентиляции объём его перемещения составляет примерно 1 кубический метр в час. В то же время, принудительная механическая вентиляция, в зависимости от параметров системы, обеспечивает замену 3-5 кубических метров воздуха в час. Таким образом, принудительная вентиляция на практике эффективнее в 3-5 раз!

Если отток и приток воздуха обеспечивается естественным путём, необходимо значительно большее сечение вентиляционного канала. Как результат – необходимый по размеру вентиляционный канал не всегда возможно разместить внутри стен. В итоге, единственным эстетически приемлемым вариантов оказывается ещё помещение под подвесным или натяжным потолком – а это снижает высоту потолка.

Проблему отчасти решает установка вентиляторов в канале естественной вентиляции, но кардинального изменения ситуации при этом всё-таки не происходит. Ещё один существенный недостаток естественной вентиляции, в сравнении с принудительной – это отсутствие возможности контролировать интенсивность удаления воздуха из помещения, и подачи свежего.

Принудительная вентиляция –более эффективный способ, однозначно являющийся предпочтительным. Естественная вентиляция применима только для небольших помещений, в которых люди не пребывают постоянно (более двух часов непрерывно), и которые не имеют факторов, требующий повышенных вентиляционных мер.

Способы реализации принудительной вентиляции дома

Простейший вариант принудительной вентиляции – это установка вытяжек и вентиляторов, стимулирующих активное движение воздуха. При установке необходимо выстраивать систему циркулирования, при которой наиболее загрязнённое помещение будет последним в цепочке – иначе эффект получится обратным от ожидаемого.

Удобно использовать вентиляторы скрытого монтажа, которые не вредят дизайну интерьера. Такие вентиляторы устанавливают в запотолочном пространстве: они, как и смонтированные непосредственно на решётках воздуховодов, подают воздух из помещения в общую систему его вывода.

Организация приток воздуха в помещения может быть сведена к созданию разницы давлений внутри и снаружи дома. Жильцы не почувствуют такого различия, однако оно обеспечит эффективную циркуляцию.

Проблема шумность решается различными конструктивными приёмами: например, использованием резинометаллических втулок. Современные вентиляторы, конечно, не способны работать абсолютно бесшумно – однако, они не оказывают серьёзного влияния на комфорт жильцов дома.

Вентиляторы и вытяжки – не самое продвинутое решение из тех, что доступны сегодня. Установка отдельно смонтированной приточной системы обладает рядом немаловажных преимуществ.

Основное из них заключается в вопросе температуры воздуха. При использовании простой принудительной системы, в летнее время воздух в помещении быстро нагревается, а в зимнее, напротив – так же быстро остывает. Поэтому система, доводящая подаваемый в помещение воздух до необходимой температуры, обеспечивает больший комфорт.

Такие системы обладают и дополнительными функциями: очищением воздуха (что особенно важно, если дом находится в черте города, или возле оживлённой автотрассы), управлением влажностью, а также ионизацией.

Подобная система обычно монтируется в нежилом помещении: на цокольном этаже, либо, наоборот, на чердаке. Шум от её работы будет куда меньше беспокоить жильцов. При должном уровне звукоизоляции используемых технически помещении, можно добиться полного отсутствия шума, исходящего от вентиляционной системы, в жилых.

Управление вентиляционной системой традиционно реализуется при помощи обычных выключателей, совмещённых с выключателями света. Но это не единственное возможное решение. Всё большую актуальность обретают системы «умного дома», при использовании которых управление вентиляцией обеспечивается с электронного пульта. Оно даже может производиться, например, со смартфона.

Ещё одним важным преимуществом современных систем принудительной вентиляции является возможность реализации энергосберегающих технологий. На этом вопросе следует остановиться отдельно.
