Вентиляция офисов

Вентиляция офисов

В 2006 г. появилась более продуманная классификация, в которой были уже 26 пунктов, из них 20 - обязательные. Для получения статуса класса «А» необходимо соответствовать 19 из них. Основные изменения по сравнению с 2003 г. коснулись инженерных систем и конструктивных особенностей зданий.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Требования к вентиляции офисов, нормы

К системам вентиляции и кондиционирования офисов класса «А» предъявляются следующие требования:

  • системы отопления, вентиляции, кондиционирования и увлажнения воздуха должны позволять регулировать температуру в отдельном офисном блоке;
  • система должна обладать способностью обеспечивать круглосуточное охлаждение серверных и поддерживать среднюю температуру в офисах в диапазоне 22–23 °C (±1 °C);
  • система должна осуществлять воздухообмен из расчета 60 м3/ч на 10 м2 арендуемой площади.

В оценке будущей стоимости системы важно понимать, какова загрузка офисов. С одной стороны, трудно представить, чтобы в офисе класса «А» сотрудники размещались настолько плотно, что было бы трудно пройти между столами. Но в то же время еще более сомнительным представляется предположение, что арендатор будет платить высокую аренду за офис категории «А» и предоставлять сотрудникам просторные помещения. В классификации говорится о воздухообмене в 60 м3/ч на 10 м2. При этом по российским нормам одному сотруднику с постоянным пребыванием необходимо подавать 60 м3/ч свежего воздуха. Получается, что по классификации 2006 г. в офисе класса «А» на каждого человека приходится 10 м2, во что очень трудно поверить. Полагаем, что составители классификации опирались не на российские СНиПы, а на зарубежную классификацию. Скажем, в Великобритании на одного сотрудника воздухообмен должен составлять только 40 м3/ч. Следовательно, на каждого человека в офисах класса «А» г. Лондона приходится не 10, а 6,6 м2. Эта цифра уже очень похожа на правду. Противоречие здесь в том, что советские, а потом и российские нормы по вентиляции существенно жестче, чем в других странах. Цифра 60 м3/ч в наших нормах взята с оправданным запасом. Вообще говоря, согласно исследованиям отечественных классиков для комфортного пребывания в помещении человеку достаточно 38 м3/ч. Однако в подавляющем большинстве случаев воздухораспределение в помещении выполняется не оптимально, в результате весь воздух не доходит до рабочей зоны. Подавая 60 м3/ч, мы учитываем потери на плохое воздухораспределение. Поскольку мы живем в России и сдаем проекты в российские, а не в английские СЭС, при расчете воздухообмена следует исходить из 60 м3/ч на одного человека или 60 м3/ч на каждые 6–7 м2.

Сколько это стоит?

Опишем систему, которая соответствует требованиям данной классификации . Здание должно иметь приточновытяжную вентиляцию, которая подает и удаляет 60 м3/ч на одного человека. Таково требование для офисного здания любого класса. Этот минимум воздуха соответствует санитарным нормам.

Система вентиляции должна оснащаться увлажнителем воздуха. К этому требованию чаще всего не относятся серьезно, хотя оно совершенно понятно. В зимнее время воздух очень сухой, и в офисах влажность достигает 15–20 %. Но отношение к увлажнителям воздуха всегда было негативным — это дорогое и довольно капризное устройство. Современное вентиляционное оборудование не имеет подобных проблем. Однако по-прежнему, возможно, в силу инерции, очень мало зданий имеют центральную систему увлажнения. Здание необходимо оснащать системой кондиционирования, которая должна «поддерживать среднюю температуру в диапазоне 22–23 °C».

В летнее время все просто - даже обычный бытовой кондиционер способен обеспечивать температуру 22 °C. Все сложности появляются зимой. Дело в том, что в зимнее время, даже в суровый мороз, в офисах жарко — освещение, большое количество оргтехники, персонал, посетители выделяют достаточное количество тепла для прогрева помещений до 25–28 °C. Охлаждать помещения зимой сложно, т.к. сплитсистемы, мультисплитсистемы, VRFсистемы, традиционные чиллеры не работают на охлаждение в сильные морозы.

Выхода два:

  1. использовать мощную вентиляцию, которая подает в помещение достаточное количество воздуха с температурой 17–19 °C для «разбавления» тепла (в населенном офисе кратность воздухообмена в зимнее время может достигать 9–10 (!) и очевидно, что на это мало кто идет, поскольку огромные воздуховоды, множество воздухораспределителей, громадная вентустановка — дорого и неудобно;
  2. использовать системы кондиционирования, которые могут работать в зимнее время на охлаждение. К ним относятся чиллеры с гликолевым контуром, системы с тепловыми насосами (миничиллеры водяного охлаждения внутреннего исполнения) и градирней с гликолевым контуром, специализированные VRFсистемы. Для удовлетворения еще одного требования классификации, в соответствии с которым арендаторам должна быть предоставлена возможность регулировать температуру воздуха в каждом офисном блоке, необходима система кондиционирования с местными доводчиками (устройства, которые доводят температуру до заданной). Это могут быть внутренние VRFблоки или фанкойлы. Однако сейчас все офисные комплексы сдаются в стадии shell & core, и цена серьезно снижается.

Спасительный shell & core

Под shell & core понимается стадия строительства, на которой общественные зоны имеют законченный вид и полностью оснащены всеми инженерными системами и коммуникациями, а арендаторам на арендованных площадях предоставляются только точки подключения к основным инженерным системам на этаже. В результате, когда арендатор заходит на этаж, он получает: отводы в воздуховодах приточной и вытяжной систем с установленными дроссельклапанами (и пожарными клапанами), отводы с установленными кранами системы холодоснабжения (для подключения фанкойлов, миничиллеров и др.).

Арендатор сам выполняет разводку воздуховодов и трасс холодоснабжения по этажу, устанавливает фанкойлы, приточные и вытяжные решетки в соответствии с собственной планировкой и пожеланиями. Для арендаторов офисных помещений класса «А» такая схема оптимальна, ведь она позволяет арендаторам делать в своих офисах все, что им потребуется.Эта схема также на руку арендодателям, ведь ему не нужно платить за дорогостоящее внутренне оснащение.

Пример вентиляции и кондиционирования офисного здания в стадии готовности shell & core

Четырехэтажное реконструируемое офисное здание в центре города. Площадь — 7200 м2, высота потолков — 3,5 м. Здание имеет два крыла. Источник теплоснабжения — вода температурой 90–70 °C от ИТП.Приняты следующие технические решения. Две приточные вентиляционные установки (центральные кондиционеры) с секциями заслонки, фильтра, водяного нагревателя, водяного охладителя, шумоглушителя компании «Корф» (каждая для своего крыла) подают воздух в объеме санитарной нормы — 60 м3/ч на одного человека. С учетом того, что 20 % всех помещений отведено для коридоров, санузлов, лестничных клеток и т.п., получаем полезную площадь 7200×0,8 = 5760 м2. При расчете 7 м2 на одного человека наполняемость офиса составит 820 человек. Расход воздуха равен 820×60 м3/ч = 49 200 м3/ч.

Две вытяжные установки обслуживают офисы, отдельные установки — санузлы, комнаты для курения. Воздуховоды от приточных и вытяжных вентиляционных установок выходят из венткамер и проходят вертикально через все этажи, образуя тем самым стояки. На каждом этаже от стояка имеется отвод с пожарным клапаном и дроссельклапаном. В качестве системы кондиционирования была выбрана комбинированная схема. В приточной системе (центральном кондиционере) уличный воздух охлаждается до температуры +22 °C. В результате в помещения подается не горячий уличный воздух, а воздух комфортной температуры. Основную нагрузку для охлаждения будут принимать на себя фанкойлы. На стадии shell & core мы не знаем пожеланий арендатора относительно типа фанкойлов и их количества. Мы только обязаны завести на каждый этаж трассу холодоснабжения, по которой арендатору подается необходимое количество холодной воды для полноценного кондиционирования его площадей. На каждый этаж заходит два трубопровода в изоляции (прямая и обратная вода) с установленными на них запорными кранами. Когда арендатор въедет на этаж, он подключится к этим трубопроводам и самостоятельно выполнит разводку по этажу.

В качестве источника холода был выбран чиллермоноблок с воздушным охлаждением McQuay , имеющий мощность 770 кВт по холоду. В обвязку чиллера входят: насосная группа с двумя насосами, аккумуляторный бак на 1,5 т, расширительный бак 200 л (все три элемента в едином корпусе гидромодуля), узел подпитки, запорная арматура, фильтры, балансировочные краны и т.п. Совместно со службой эксплуатации Заказчика было принято решение отказаться от применения гликолевого контура с промежуточным теплообменником. Вообще говоря, благодаря гликолевому контуру чиллер может работать в прохладное время. Кроме того, гликолевый контур позволяет избежать ежегодной процедуры слива воды из общего контура для консервации перед зимой и заполнения контура водой весной перед запуском. Поскольку чиллер располагается недалеко от здания, мы задались целью найти способ гашения шума, для этого провели акустические расчеты и разработали конструкцию экранов.

Самые распространенные проблемы для офисных комплексов класса «А»

Нехватка электроэнергии

Проблема больная и… дорогая. Если несколько лет назад подвод 1 кВт электричества обходился в 25 тыс. руб., то теперь эта цифра доходит до 120 тыс. руб. Поэтому наблюдается резкий рост популярности энергосберегающего оборудования. Для вентиляции эта проблема стоит не так остро, как для кондиционирования. Мощность двигателей вентиляционных установок на порядок меньше затрат на производство холода компрессорами холодильных машин. Традиционный способ экономии электроэнергии — это выбор самых экономных чиллеров или наружных блоков VRF. Однако существенной разницы в электропотреблении между дорогими и экономичными чиллерами вы не увидите. Несколько лет назад McQuay начал широкую кампанию по продвижению своих энергосберегающих чиллеров, которые потребляют на 20–30 % меньше энергии. К ним присоединились и др. марки.
Минимальное электропотребление отмечается у чиллера с выносным фреоновым конденсатором. Однако по сравнению с самым распространенным чиллером воздушного охлаждения экономия составляет около 10 %.

Радикальное решение проблемы электропотребления системы кондиционирования — это применение абсорбционных чиллеров. Упрощенно говоря, это чиллеры, в которых вместо компрессора на электричестве используются своего рода химические компрессоры. Для работы этого «химического компрессора» требуется мощный источник тепла. Им может быть энергия от горения газа, энергия сетевой (городской) горячей воды или энергия пара. В результате такие чиллеры потребляют электроэнергии, как несколько компьютеров. Однако для их работы требуется газ, горячая вода или пар. Такие чиллеры, несмотря на свою экономичность, еще мало применяются в стране.

Нехватка тепловой энергии для калориферов

В зимнее время приточный воздух должен быть прогрет с –28,5 °С (по Москве) до +18 °C. Для этого требуется большое количество тепла. Для простого расчета умножайте расход воздуха на 14 и получите количество тепла в Вт. Таким образом, для 10 000 м3/ч требуется 140 000 Вт тепла.
Уже многие годы известен принцип утилизации тепла - тепло вытяжного воздуха передается холодному воздуху с улицы (при этом не происходит смешивания).

Еще 7 лет назад в вентиляции активно применялись пластинчатые теплообменники . Однако в российских условиях их применение малоэффективно, поскольку при температуре –15 °C пластины обмерзали, что требовало включения байпаслинии или дополнительно подогрева. В результате в самые морозы, когда больше всего требуется энергосбережение, его фактически не было.

Сейчас рынок делят рекуператоры с промежуточным теплоносителем (гликолевые рекуператоры) и роторные рекуператоры. За первый тип выступают специалисты, которые не верят в то, что в 30градусный мороз роторы могут работать не замерзая. Гликолевый рекуператор не обмерзает даже в экстремальный мороз, однако его эффективность составляет не более 50 %.Наш опыт применения высококлассных роторов Swegon в московскую зиму с температурой до –33 °C (два года назад) показал, что ни одна из десяти наблюдаемых вентиляционных установок не обмерзла и не снизила эффективность (которая достигала 80 %).На наш взгляд, роторные рекуператоры очень часто могут сослужить добрую службу. Хотя и гликолевые рекуператоры зачастую незаменимы — скажем, для влажного или загрязненного воздуха.

Невозможность установки чиллеров на кровле или во дворе

Зачастую кровля здания не рассчитана на то, что на него будет установлен чиллер весом с КамАЗ.

В подобных случаях возможны два варианта:

  1. чиллер с воздушным охлаждения заменить чиллером с водяным охлаждением и установить на кровле только градирню (сухую или мокрую). Сам компрессорный агрегат располагается обычно в подвале, в техническом помещении. Для некоторых зданий лучшим выходом будет установка чиллера с выносным фреоновым конденсатором. Он еще легче и имеет меньшие габариты.
  2. применение чиллеров внутреннего исполнения . Это чиллер с воздушным охлаждением, но оснащенный мощным центробежным вентилятором с большим напором. Чиллер устанавливают внутри помещения, а горячий воздух от конденсатора выбрасывается на улицу по воздуховодам. Одно важное ограничение — в России нет чиллеров внутреннего исполнения более 350 кВт.

Для поддержания оптимального температурно-влажностного режима обустраивается офисная система вентиляции.

Требования к вентиляции офисного здания

Вентиляция офисного здания должна соответствовать следующим требованиям:

  • обеспечение притока свежего чистого воздуха;
  • удаление или фильтрация отработанного воздуха;
  • минимальный уровень шума;
  • доступность в управлении;
  • небольшое энергопотребление;
  • малые размеры, возможность гармонично вписать в интерьер.

Нагрузка на офисные климатсистемы по сравнению с бытовыми значительно выше. Требуется качественно удалять излишки тепла и углекислоты, выделяемые техникой и сотрудниками, подавать чистый и отфильтрованный воздух заданной температуры.

Используемые ранее естественные системы вентиляции офисов сегодня не в состоянии обеспечить условия, регламентируемые санитарными нормами. Работу естественной вентиляции невозможно контролировать, эффективность ее очень зависит от параметров воздуха снаружи. Зимой такой способ грозит охлаждением помещения, а летом сквозняками.

Широко применяемые при возведении офисных зданий современные герметично закрывающиеся окна и двери, сплошное панорамное остекление препятствуют прохождению воздуха снаружи, вызывая его застой и ухудшение самочувствия людей.

Все требования к вентиляции офисных помещений указаны в СанПиН (Санитарные правила и нормы) 2.2.4.

Согласно документу влажность в помещениях должна быть:

  • при температуре 25 градусов – 70%;
  • при температуре 26 градусов – 65%;
  • при температуре 27 градусов – 60%.

Рекомендуемая температура воздуха 22 – 24 градуса при влажности 40 – 60%.

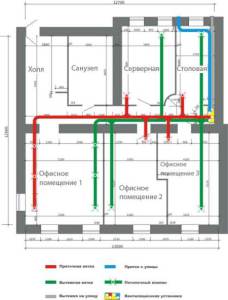

Схема вентиляции офисного здания

Разработаны следующие нормы вентиляции в офисах с учетом назначения помещения, в кубометрах в час на 1 лицо:

  • кабинет руководителя – от 50;
  • конференцзал – от 30;
  • приемная – в среднем 40;
  • зал для переговоров – 40;
  • кабинеты сотрудников – 60;
  • коридоры и вестибюли – не менее 11;
  • туалеты – от 75;
  • помещения для курения – от 100.

СанПиН вентиляции офисных помещений регламентирует и скорость движения воздуха 0,1 мс независимо от времени года.

Как правило, вентиляция небольших офисных помещений реализуется с помощью нескольких приточных установок. Если в жаркое время года приточная вентиляция офиса не в состоянии опустить температуру воздуха ниже 28 градусов, требуется дополнительное кондиционирование.

Отдельные приточные установки нужны в конференц-залах. Дополнительные вытяжные устройства – в туалетах, курительных, коридорах и вестибюлях, копировальных залах. Механическая вытяжка из офисных кабинетов необходима, если площадь каждого более 35 кв. метров.

Если общая площадь не более 100 кв. метров и в нем 1-2 туалета разрешается естественная приточная вентиляция в офисе через форточки. Приточно-вытяжная вентиляция устанавливается в офисах средних и больших размеров.

Проект вентиляции офиса

Типичные проект вентиляции офисного помещения

На систему вентиляции офисного здания возлагается целый ряд функций. Поэтому при проектировании учитываются многие факторы, регламентируемые правилами СНиП вентиляции офисных помещений №№ 2.09.04.87 и 2.04.05.91. Система собирается из узлов различной стоимости, функциональности и конструкции. Задача проектировщиков правильно их подобрать.

С заказчиком согласуются следующие моменты:

  • расположение вентиляционной установки;
  • расположение вентканалов;
  • мощность электросистемы, возможность подачи воды;
  • необходимость и пути дренажной системы;
  • доступ к оборудованию после установки;
  • возможность изменения конструкции.

Проектирование систем вентиляции для офисов включает:

  • расчеты теплопритоков для каждого отдельного помещения в зависимости от архитектурных особенностей, назначения с учетом технического задания к проекту;
  • расчет воздухообмена;
  • аксонометрическая схема коммуникаций;
  • аэродинамический расчет, позволяющий определить площадь сечений воздуховодов и потери давления по сети;
  • подбор всего необходимого оборудования для комплектации системы вентиляции в офисе;
  • расчет мощности обогревателя в приточной установке;
  • подготовка пакета проектных документов.

Техническое оснащение подбирается одновременно с составлением проекта и учитывает все требования заказчика. Правильно скомпанованная система вентиляции любого офиса повышает производительность труда сотрудников на 20% и выше.

Компоненты офисных вентиляционных систем

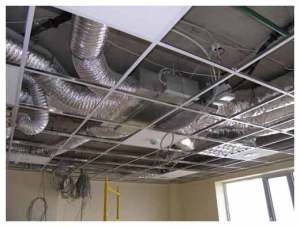

Воздуховоды

Воздуховоды

Доставка воздуха в помещение и отвод его осуществляется по системе воздуховодов. Сеть воздуховодов содержит непосредственно трубы, адаптеры, разветвители, повороты и переходники, а также диффузоры и распределительные решетки. Диаметр воздуховодов, сопротивление всей сети, шум от работы вентиляции и мощность установки тесно взаимосвязаны. Поэтому для оптимальной работы вентиляции в процессе проектирования необходимо сбалансировать все показатели. Это сложная работа, правильно выполнить которую могут только профессионалы.

Давление воздуха вычисляется с учетом общей длины воздушных каналов, разветвленности сети и площади сечения трубы. Мощность вентилятора увеличивается при большом количестве переходов и ответвлений. Скорость движения воздуха в офисных вентиляционных системах должна быть около 4 мс.

Воздуховоды собираются из гибких гофротруб или жестких металлических или пластиковых. Гибкие трубы легче монтировать. Но они сильнее сопротивляются движению воздуха и гудят. Поэтому гибкие трубы используют в офисах маленькой площади. Иногда магистральные каналы выполняют из жестких труб, а отводки к кабинетам – из гибких. Но крупные системы собирают из жестких труб.

Решетки для забора воздуха

Устанавливаются в месте поступления воздуха с улицы в вентканал. Решетки защищают от проникновения в трубу насекомых, грызунов, атмосферных осадков. Производятся из пластика или металла.

Клапана воздушные

Предотвращают задувание ветра при выключенной системе вентиляции. Нередко к клапану подводится электропривод, управляемый автоматикой. В целях экономии используются ручные приводы. Тогда к клапану примыкает обратный пружинный клапан или «бабочка», чтобы на всю зиму перекрыть выходы вентканалов.

Воздушный фильтр

Очищает приточный воздух от пыли. Как правило, применяются фильтры грубой очистки, задерживающие до 90% частиц размером от 10 микрон. В некоторых случаях дополняется фильтром тонкой или особо тонкой очистки.

Периодически фильтрующую поверхность (металлическая сетка или искусственные волокна) нужно очищать. Степень загрязненности фильтров определяется датчиками давления.

Калорифер

Используется для подогрева уличного воздуха зимой, бывают электрическими или водяными.

Электрические нагреватели обладают некоторыми плюсами по сравнению с водяными:

  • простое автоматическое управление;
  • легче монтируется;
  • не замерзает;
  • легко обслуживается.

Главный минус – высокая цена электроэнергии.

Водяные калориферы работают на воде температурой 70 – 95 градусов. Недостатки:

  • сложная автоматическая система управления;
  • громоздкий и сложный смесительный контур;
  • за смесительным контуром требуется особый уход и надзор;
  • может замерзнуть.

Но при грамотной эксплуатации обеспечивает значительную экономию средств по сравнению с электрическим нагревателем.

Вентиляторы

Один из важнейших узлов всей вентиляционной системы. Основные параметры при выборе: производительность, давление, уровень шума. Существуют радиальные и осевые типы вентиляторов. Для мощных и разветвленных сетей предпочтительнее радиальные вентиляторы. Осевые более производительны, но выдают слабое давление.

Шумоглушитель

Устанавливается после вентилятора для подавления шума. Основной источник шума в системе вентиляции для офиса – это лопасти вентилятора. Наполнитель шумоглушителя обычно минвата или стекловолокно.

Распределительные решетки или диффузоры

Устанавливаются на выходах воздуховодов в помещения. Находятся на виду, поэтому должны вписываться в интерьер и обеспечить распространение воздушных потоков во все стороны.

Автоматическая система управления

Осуществляет контроль над работой вентиляционного оборудования. Обычно устанавливается в электрощитке. Запускает вентиляторы, предохраняет от замерзания, оповещает о необходимости прочистки фильтров, включает и выключает вентиляторы и калориферы.

Климатическое оборудование для офисов

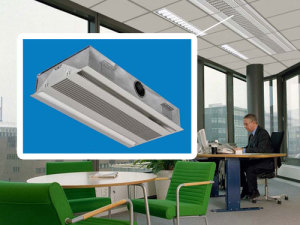

  • Климатическая установка в потолке
    Климатическая установка в потолке

    Приточная вентиляционная установка для офиса. Нагнетает свежий воздух с улицы прямо в помещение офиса. Отток воздуха происходит вытеснением его в коридоры и вестибюли. При площади более 40 кв. метров воздух эвакуируется непосредственно из него. Приточные установки для вентиляции офисов используются при площадях до 100 кв. метров;

  • Приточно-вытяжные офисные вентиляционные системы. Это наиболее широко используемый вид оборудования, обеспечивающий отток, очистку и доставку воздуха. В комплект могут входить охлаждающие или обогревающие приборы, увлажнители. Комплектация самая разнообразная, но приточно-вытяжную вентиляцию офиса должны рассчитывать и устанавливать профессионалы. Автоматический контроль над функционалом снижает потребление электроэнергии и увеличивает эффективность;
  • Канальная система вентиляции в офисе. Канальные кондиционеры с подмесом воздуха с улицы устанавливаются в офисах малой и средней площади. Сочетается с приточно-вытяжным оборудованием, доводящим температуру уличного воздуха до требуемой. После чего он подается в комнаты;
  • Центральное кондиционирование и вентиляции в крупном офисе. В больших офисных зданиях контролируется климат системами чиллер-фанкойлов и мультизональные VRF-системы. Последние состоят из множества внутренних блоков, обеспечивающих различную температуру и влажность в помещениях. Центральные кондиционеры представляют собой приточно-вытяжную вентиляцию в офисах с охлаждающими и обогревающими блоками. Такой тип климатсистем подходит для крупных офисов, не разделенных на отдельные кабинеты.

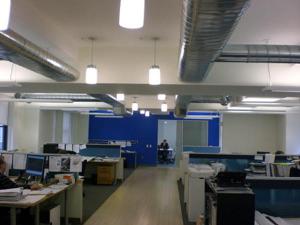

Приточно-вытяжная вентиляция офиса

Канальная вентиляция системы приток-выдув используется для помещений до 600 кв. метров, так как производительность приточно-вытяжной вентиляции офиса составляет до 8 тыс. кубометров в час.

Согласно нормам СанПиН вентиляции офисных помещений, на одного человека необходимо подавать 60 кубометров воздуха в час.

СНиП вентиляции офисных помещений требует воздухообмен:

  • приток 3,5 раза в час;
  • отток 2,8 раза в час.

Оборудование обычно прячется за подвесным потолком подсобного помещения. По офисам воздух раздается системой вентканалов, выходы которых скрываются за диффузорами или решетками.

Приток воздуха с улицы при приточной вентиляции офиса проводится на высоте от двух метров над поверхностью почвы. Воздух пропускается через систему очистки, при необходимости его температура понижается или повышается (электрическим или водяным нагревателем).

Отток отработанного воздуха осуществляется в вентиляционную шахту или через трубу, конец которой располагается в 150 см над крышей.

Для снижения потребляемой электроэнергии приточный воздух подогревается рекуператором. Он представляет собой теплообменник, в котором тепло от отработанного воздуха передается свежему. Рекуператоры для офисной вентиляции используются роторные и пластинчатые. Первые обладают КПД более 75%, работают при трескучих морозах. Но в процессе работы около 5% отработанного воздуха попадает обратно в помещение.

Пластинчатые рекуператоры недороги, КПД их не более 65%. Но они обледеневают, приходится обеспечивать их обогрев.

Все необходимое оборудование для обработки воздуха в приточно-вытяжной системе находится в одном сравнительно небольшом корпусе. Канальная вентиляция офисных помещений представляет собой комбинацию нескольких модулей.

Чтобы обеспечить необходимую температуру воздуха в офисном помещении, приточно-вытяжную вентиляцию дополняют кондиционерами. В зависимости от особенностей здания, это могут быть несколько сплит-систем или мультисплитов.

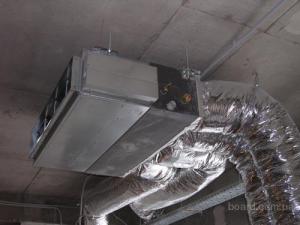

Канальный кондиционер

Канальный кондиционер

Вентиляция небольшого офисного здания может быть обеспечена канальным кондиционером. Кроме охлаждения и подогрева воздуха канальные системы подают в залы некоторое количество свежего воздуха с улицы. Для реализации этой функции канальный кондиционер оснащается дополнительным оборудованием подмешивающим воздух. То есть, оборудование и кондиционирует, и вентилирует офис согласно нормам.

Работает эта схема так:

Наружный воздух подается в камеру смешения, расположенную перед кондиционером, здесь он смешивается с отработанным воздухом. Смесь подается в кондиционер, очищается, доводится до необходимой температуры и направляется по вентканалам в кабинеты. Воздух отсюда перемещается в камеру смешения и далее по круговому циклу.

Корпус кондиционера прячут над фальшпотолком или в подсобном помещении.

Преимущество канальной схемы вентилирования офисных помещений в ее незаметности. Но она исключает возможность варьировать температуру воздуха в разных комнатах.
