Проектирование систем дымоудаления

Проектирование систем дымоудаления с монтажом «под ключ» реализует по России компания «ИНТЕХ» (Москва). Чтобы получить КП на проектирование дымоудаления, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

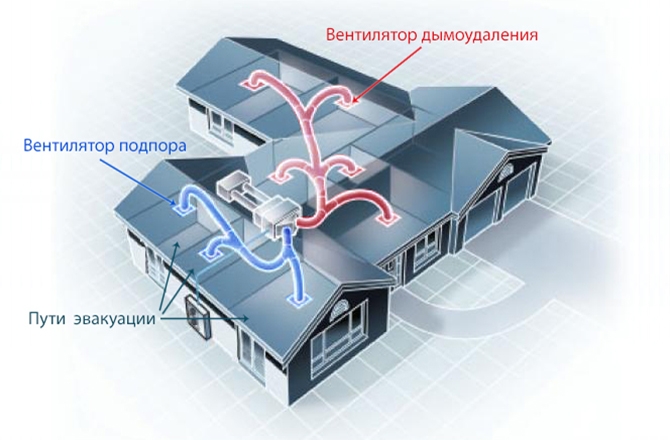

Проектирование дымоудаления

Проблемы проектирования дымоудаления.

Поскольку размещение огнестойких перегородок оказывает существенное влияние на разводку воздуховодов, их размещают перед составлением детализированной схемы вентиляции. Изменение расположения указанных перегородок позднее может стать очень большой проблемой для проектировщика. Примером служит ситуация с системой типа «сэндвич», когда огнестойкая перегородка разделяет помещения на одном этаже. Перемещение перегородок может повлечь за собой переделку разводки воздуха, в особенности, если для каждой зоны задымления используется отдельная приточная установка.

Единственно надежным способом натуральных испытаний является создание источника горячего дыма. Поскольку это практически невозможно, обычно в испытаниях используется холодный дым. Таким образом, настоящая проверка эффективности откладывается до случая возникновения пожара, что, к счастью, бывает редко. А из-за редкой возможности натуральных испытаний совершенствование вентсистем дымоудаления, подкрепленное серьезными доводами в пользу новой технологии, отстает от систем ОВК повседневного использования (отопления и охлаждения).

Поскольку принципы проектирования могут быть различными, а возможность их реальных испытаний возникает не часто, просвещение в этой области чиновников, ответственных за стандарты, проектировщиков, архитекторов и владельцев зданий представляет собой серьезную задачу, которую нелегко решить. Ведущими разработчиками являются инженеры ОВК, они же принимают непосредственное участие в процессе обучения других специалистов.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Подготовка к проектированию

1. Знакомство с пожеланиями заказчика, в которых определяется необходимость устройства дымоудаления. В нормативах даются минимально необходимые требования. Заказчики иногда предъявляют требования сверх необходимого минимума, особенно если дело касается защиты имущества.

2. Если предполагается, что дымоудаление потребуется в данном сооружении, это сверяется с нормативами. (Если есть альтернативное решение, ижет обсуждение с Заказчиком). Нормативы обычно допускают различные подходы к проектированию. После того как установлена необходимость устройства системы дымоудаления, выбераются подходящие опции и варианты.

3. После выбора принципа проектирования его сверяют с нормативными документами и обсуждают порядок приемочных испытаний. Иногда метод приемочных испытаний может оказать влияние на выбор проектного решения.

4. Проектируя систему, мы всегда стремимся к ее возможному упрощению, т.к. в дальнейшем Заказчику придется ее обслуживать как жизненно важную для здания.

5. Не стоит забывать, что назначение нормативных документов – защита людей, а у проектировщика задача более широкая. В проекте всегда делается упор на разработку экономичной системы, которая отвечает как условиям Заказчика, так и нормативным требованиям. Для проектировщика это задача для поиска компромисса.

7. Проектировщик, пользуясь всей проектной документацией, составляет схему взаимодействия дымоудаления с другими системами ОВК.

Методы дымоудаления

Системы защиты от дыма и его удаления могут быть как статическими, так и динамическими. При наличии задымления здания статический способ предусматривает остановку всех вентиляторов, в результате этого распространение дыма замедляется из-за изоляции помещений при прекращении воздухообмена (базовый метод борьбы с задымлением).

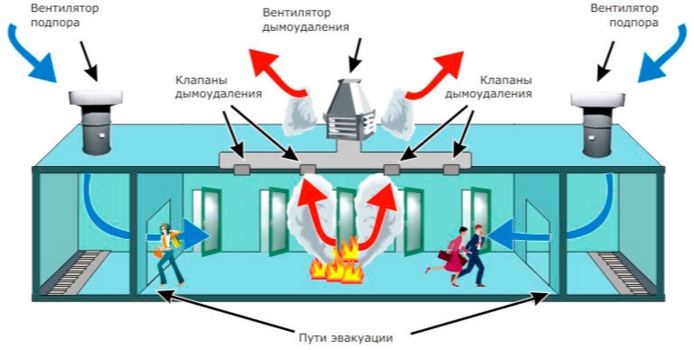

В динамической системе при возникновении задымления все или какие-то определенные вентиляторы продолжают работать в нормальном или специальном режиме, создавая области избыточного давления в соответствии со сценарием управления распространением дыма. Вентиляторы могут быть отдельными для удаления дыма и подачи чистого воздуха для создания избыточного давления либо выполнять обе эти функции в определенной последовательности.

Динамические системы дымоудаления могут применяться отдельно или в сочетании с дымозащитными барьерами. Примером отдельной динамической системы может служить воздушная завеса, создающая воздушный поток как преграду для распространения дыма. Более распространенными являются системы, эффективность которых зависит от надежности дымозащитных конструкций. В качестве примера можно привести атриум с вытяжкой (рис. 1), лестничную клетку с избыточным давлением (см. врезку «Создание избыточного давления в лестничных клетках»), создание избыточного давления в лифтовых шахтах и убежищах, создание избыточного давления по зонам «сэндвич» (рис. 2). В типичных системах «сэндвич» этаж с очагом возгорания находится в зоне вытяжки, а один или два этажа сверху и один этаж снизу – в зоне избыточного давления. Зонирующие системы с единой приточной установкой для всех зон очень сложны. Для упрощения монтажа, наладки и долговременной эксплуатации проектировщики должны предусматривать отдельную вентустановку для каждой зоны.

Все системы дымоудаления взаимодействуют с другим инженерным оборудованием здания, наибольшее значение при этом имеют электросеть и система пожарной безопасности. Поскольку дымозащитные клапаны закрываются по сигналу о пожаре, разрешается не устанавливать эти клапаны в воздуховодах, т. к. эта система во время пожара должна работать. Однако это исключение не касается огнезадерживающих клапанов, которые должны устанавливаться в воздуховодах в местах прохождения сквозь огнестойкие перегородки.

При этом надо отметить, что много элементов, относящихся к дымозащите, не контролируется инженером ОВК.

Для проектировщика механической системы очень важно координировать свою работу с другими специалистами, чтобы убедиться в надежности и правильном размещении защитных перегородок, проверить электропитание оборудования, связь с пожарной сигнализацией и системой пожаротушения. Корректное функционирование газовой системы пожаротушения может быть нарушено работой дымоудаления, т. к. перемещение воздуха, необходимое для дымоудаления, может привести к снижению концентрации газа до уровня, недостаточного для тушения огня.

Оборудование

Оборудование дымоудаления может быть как специального, так и общего назначения. Специальное оборудование используется только при наличии задымления. Оборудование общего назначения обычно используется для других нужд ОВК и, кроме того, служит для удаления дыма в случае пожара.

Специальное оборудование дымоудаления, как правило, не заменяется в течение срока службы здания, оно эксплуатируется всегда одинаково, в соответствии с назначением. Управлять специальным оборудованием сравнительно просто, т. к. оно служит единственной цели. Однако для такого оборудования требуется особое место и регулярное техобслуживание, т. к. от этого зависит его надежность. Примерами специального оборудования являются вентиляторы для создания избыточного давления в лестничных клетках и для вытяжки дыма из атриумов.

Регулярность технического обслуживания оборудования общего назначения обусловлена его повседневным использованием; в здании не требуется занимать лишнее место, т. к. одно и то же оборудование используется для разных целей. При этом имеется и ряд недостатков – усложнение регулирования из-за многофункциональности, возможность случайного ущерба для системы дымоудаления при реконструкции или обновлении систем ОВК. Пример использования оборудования ОВК – приточный вентилятор кондиционера для создания избыточного давления по зонам в системе «сэндвич».

Сооружения, в которых обычно применяется дымоудаление, – высотные здания, тюрьмы, больницы, крытые рынки, подземные сооружения, транзитные тоннели. Помещения внутри зданий с необходимостью установки указанных систем – атриумы, лестницы для эвакуации, лифтовые шахты, убежища, театральные сцены, курительные комнаты.

Дымонепроницаемые конструкции

Целостность дымонепроницаемых конструкций может не обеспечиваться в следующих сложных ситуациях:

1. Строительные нормы часто не указывают прямо, когда надо делать дымонепроницаемые перекрытия (дымовые барьеры). Есть только косвенные указания на это – наличие требования установки дымозащитных клапанов.

2. Если в нормативах есть указание на установку дымовых барьеров, это чаще всего совпадает с требованием установки огнестойких перегородок (огневых барьеров). Однако находящееся в стадии развития производство устройств защиты от проникновения пламени с независимыми испытательными лабораториями обычно дает сертификацию только по огнестойкости и температуре. Даже если кто-то из изготовителей в своей лаборатории тестирует эти устройства на герметичность, строительные нормы в настоящее время не требуют и не признают сертификацию дымовых барьеров по этому показателю.

3. При проходе воздуховодов сквозь огнестойкие перегородки обычно требуется установка огнезащитных клапанов (хотя существует ряд исключений). Однако, если этот огневой барьер должен быть также дымонепроницаемым, мало кто из изготовителей может предоставить комплексные огне/дымозащитные клапаны, в которых имеется периметральное уплотнение, сертифицированное на герметичность. Фактически во многих спецификациях на клапаны отсутствует указание об уплотнении по периметру, т. к. уплотнение может стать помехой температурному расширению клапанов. Тем не менее многие местные надзорные органы требуют от подрядчиков ставить на клапаны уплотнение, несмотря на расхождение со спецификацией.

4. Устройства защиты от проникновения пламени тестируются в лабораторных условиях, которые часто не соответствуют реальным. Например, для некоторых трубопроводных систем характерно существенное температурное удлинение (смещение), и все трубопроводы подвергаются смещению при сейсмической нагрузке. В испытаниях независимыми испытательными лабораториями трубопроводы жестко прикрепляются к огневым барьерам; это означает, что и в реальных условиях трубопроводы должны быть жестко прикреплены к каждой пересекаемой огнестойкой перегородке. Когда изготовителя клапанов спрашивают, эластично ли уплотнение, он отвечает «да». На вопрос, насколько оно эластично, он отвечает «более 25 %». На вопрос о том, какова толщина слоя уплотнителя, он отвечает «1 см». Таким образом, физическая величина допускаемого смещения в пределах эластичности уплотнения составляет 3 мм, это меньше нормального удлинения паропровода не очень большой протяженности. При отсутствии жесткого крепления каждого паропровода или конденсатопровода к каждой огнестойкой перегородке при первом же использовании системы произойдет повреждение либо теплоизоляции трубы, либо устройства защиты от проникновения пламени. В некоторых специальных отраслях промышленности (например, производство компьютерных микросхем) используют свои идеи, например резиновые прокладки (такого же типа, которые ставятся на рычагах коробки передач переднеприводных автомобилей), для защиты от проникновения дыма сквозь огнестойкие перегородки.
