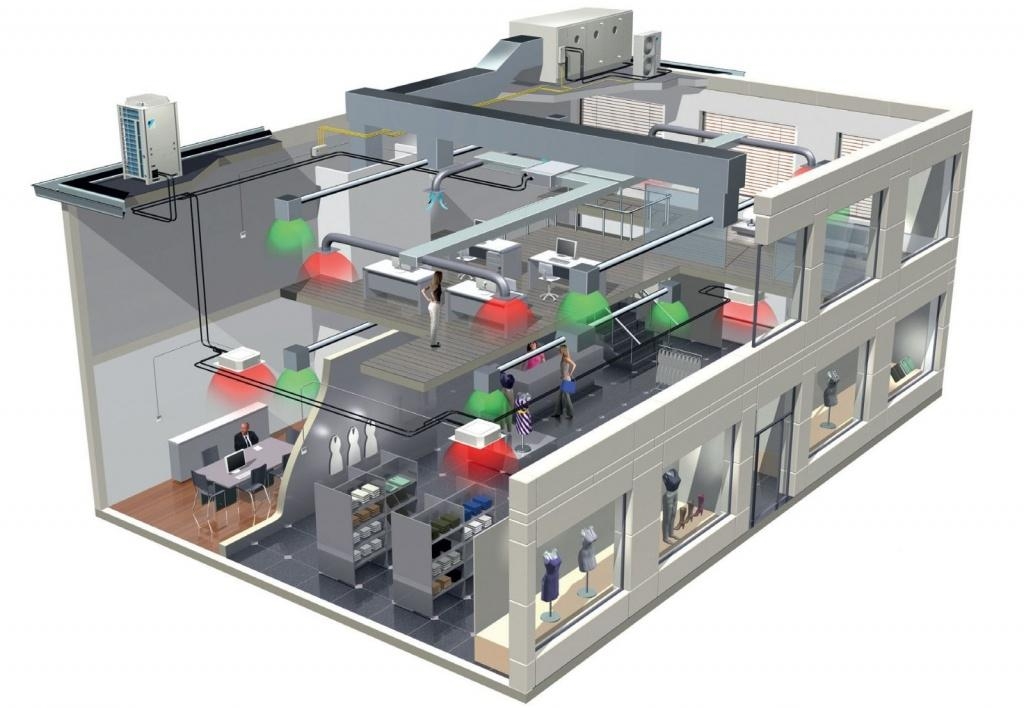

Проектирование кондиционирования

Пристальное внимание при конструировании систем кондиционирования воздуха уделяется и подбору необходимого оборудования. Оно должно быть не только высокотехнологичным, но и энергоэффективным.

Исходя из вышеизложенного, можно сделать вывод о том, что законченный проект на монтаж системы кондиционирования включает в себя следующие данные:

1. Совокупные данные о будущей системе.
2. Выполненные точные расчеты.
3. Принципиальная схема.
4. Спецификация на материалы и предполагаемое оборудование.

Помимо всего прочего – проектирование систем кондиционирования и вентиляции требует строгого соответствия с санитарными нормами и требованиями пожарной безопасности, а также обязательного согласования в ряде инстанций.

Нормы проектирования систем кондиционирования

Ключевые требования к системе вентиляции прописаны в СНиП 41-01-2003. Более подробно о параметрах микроклимата в жилых, общественных, административных и производственных зданиях можно узнать в профильных СНиП, утвержденных Минстроем России.

При проектировании систем кондиционирования также необходимо учитывать:

• санитарно-гигиенические требования;
• отраслевые нормативы (ГОСТ, ТИ, правила и другие виды НД);
• правила противопожарной безопасности;
• архитектурно-строительные нормативы и требования;
• требования к электробезопасности и т.д.

Выбор системы кондиционирования зависит от множества факторов: специфики объекта, климатических особенностей региона, архитектурно-строительного проекта и расстановки оборудования. Задача инженера-проектировщика – создать максимально эффективную систему кондиционирования в рамках действующего законодательства и заданного бюджета. Обращаясь за помощью к профессионалам, вы можете быть уверены – для вас подберут лучшее решение из всех возможных.

Разработка проекта

Работы по разработке самого проекта и дальнейшего монтажа климатического оборудования требуют высокого уровня технических знаний и большого опыта работы в данной сфере, поэтому обращаться за помощью в выполнении этих работ необходимо к специалистам – фирмам, занимающимся соответствующей деятельностью и имеющим в области проектирования и монтажа систем кондиционирования хорошую репутацию.

Заказчик должен четко представлять размеры бюджета, который можно израсходовать на проектные и пуско-наладочные работы системы кондиционирования, а также заранее подготовит пакет следующих данных:

1. Непосредственно техническое задание, в котором четко будут изложены все требования к будущей системе.
2. Если вентиляция или система кондиционирования требуются для здания общественного питания или других типов зданий, указанных в специальном регламенте – то к общему техническому заданию нужно приложить технологический проект.
3. Общий пакет чертежей всего здания, исходя из которых, можно сделать предварительную оценку сложности проекта.

В первую очередь учитывается непосредственный объем воздухообмена, который происходит в помещении. Расчет этого параметра – основа, на которой будут базироваться остальные аэродинамические вычисления. Полученные данные позволят определить категорию оборудования, которое будет оптимально функционировать в данном помещении исходя из параметров мощности, типажа и размерности.

Принципы проектирования

Принципы проектирования базируются на составлении теплового, влажностного баланса воздушной среды внутри помещения/здания. При этом одновременно учитывается то тепло, которое поступает с улицы, а также тепловая энергия, появляющаяся уже внутри помещений.

Внешнее тепловое воздействие

Представлено следующими факторами:

• поступление теплого воздуха, его потери зависят от температурной разницы воздуха внутри/снаружи помещения. В зависимости от времени года поток воздушной массы меняет свое направление. Зимой приток тепла направлен наружу, летом – вовнутрь;
• интенсивность солнечного теплового излучения. Летом эта дополнительная нагрузка должна ликвидироваться или компенсироваться силами устройств климатического регулирования характеристик внутренней пространственной среды. Зимой она включается в общий расчет норм обогрева помещений.

Внутренние источники теплоэнергии

Сюда относится тепло:

• выделяемое в процессе жизнедеятельности людьми;
• от осветительных, других схожего плана приборов;
• офисное оборудование (компьютерная, фотокопировальная техника);
• оборудование, установленное на производстве;
• горячие вещества, жидкости;
• продукты сгорания.

Летом тепло от внутренних источников должно быть ликвидировано, зимой – принято в расчет к планированию нагрузки на общую схему конвекции, микроклиматического регулирования пространственной среды.

Расчетные параметры наружного воздуха

Выбор системы кондиционирования воздуха и ее функционирование во многом зависит от внешней среды. Такие факторы, как температура, влажность (либо энтальпия) воздуха, интенсивность солнечной радиации, скорость и направление ветра, количество выпадающих осадков (дождя, снега, тумана и т.п.), наряду с факторами внутренней среды зданий и сооружений, влияют на тепловлажностный баланс помещений. От них существенно зависят поступления или потери тепла и влаги через ограждающие конструкции. Кроме того, от них, в первую очередь от температуры и влажности, зависит сам процесс кондиционирования, выбор способов обработки приточного воздуха, установочная мощность СКВ и ее энергопотребление, выбор систем управления и автоматического регулирования СКВ.

Расчетные внешние метеорологические условия для зимнего и летнего времени года выбираем согласно СНиП2. 04.05-91*.

На холодный период года для СКВ всех классов в качестве расчетных следует принимать параметры воздуха "Б".

На теплый период года:

• для СКВ 1-го класса — параметры "Б";
• для СКВ 2-го класса — параметры "Б", сниженные на 2°С;
• для СКВ 3-го класса — параметры "А".

Параметры наружного воздуха для жилых, общественных, административно-бытовых и производственных помещений для систем вентиляции следует принимать:

• для теплого периода года — параметры "А";
• для холодного периода — параметры "Б".

На основе исходных данных проводятся расчеты тепло- и влаговыделений в помещении. На основании тепловлажностного баланса производим расчет воздухообмена, т.е. определяем количество воздуха, необходимое для ассимиляции избытков тепла и влаги в помещении и создания оптимальных или допустимых параметров воздуха.

Программы для разработки проекта

Существует множество компьютерных программ, которые позволяют наиболее точно разработать проект по кондиционированию и вентиляции воздуха в помещении. На основе заложенных данных, программа сделает максимально верные расчеты и позволит осуществить подбор требуемого оборудования и сам процесс монтажа в кратчайшие сроки.

Заказчику производства работ важно иметь начальные представления о различных типах систем компьютерных расчетов, чтобы выбрать наиболее подходящую программу для решения конкретной задачи по проектированию системы кондиционирования воздуха в зависимости от типа помещения и требований к эффективности работы кондиционеров и сплит-систем.

Однако какими бы простыми не были эти программы в использовании, сделать самостоятельный расчет будущего проекта кондиционирования непрофессионалу будет не под силу – только проектные организации с большим опытом работы в сфере климатического оборудования смогут осуществить весь спектр проектных работ с подбором соответствующей документации и максимальными разъяснениями по проекту.

Этапы проектирования

Проектирование систем кондиционирования воздуха предполагает два основных этапа:

1. Проект техническо-экономического обоснования. На этом этапе осуществляется определение расположения кондиционеров, подбор их типа, расчеты показателей тепла и воздуха и прочих важных параметров. На основе всей совокупности данных разрабатывается первичная схема и согласовывается с заказчиком.

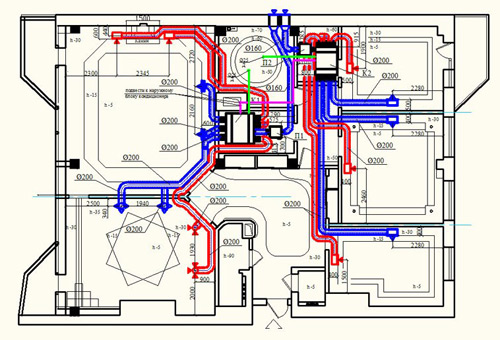

2. После одобрения заказчиком первичной схемы начинается проектирование рабочего проекта, процесс которой состоит в обработке данных планировки помещения, тепловых характеристик помещения и собственно технологического задания. Производится непосредственный расчет воздухообмена для каждой комнаты помещения, выводятся показатели нужного напора в сети и тепловыделений. Чертятся все необходимые планы по будущим местам монтажа оборудования и разводке сетей. Проводится окончательный подбор климатотехники и составление спецификаций на него и все требуемые в процессе работ материалы.

В заключении еще раз хочется подчеркнуть важность проведения проектных работ квалифицированными специалистами — ведь профессионалы своего дела помогут не только подобрать и разработать оптимальный проект кондиционирования помещения, но и решить сложные вопросы его согласования.

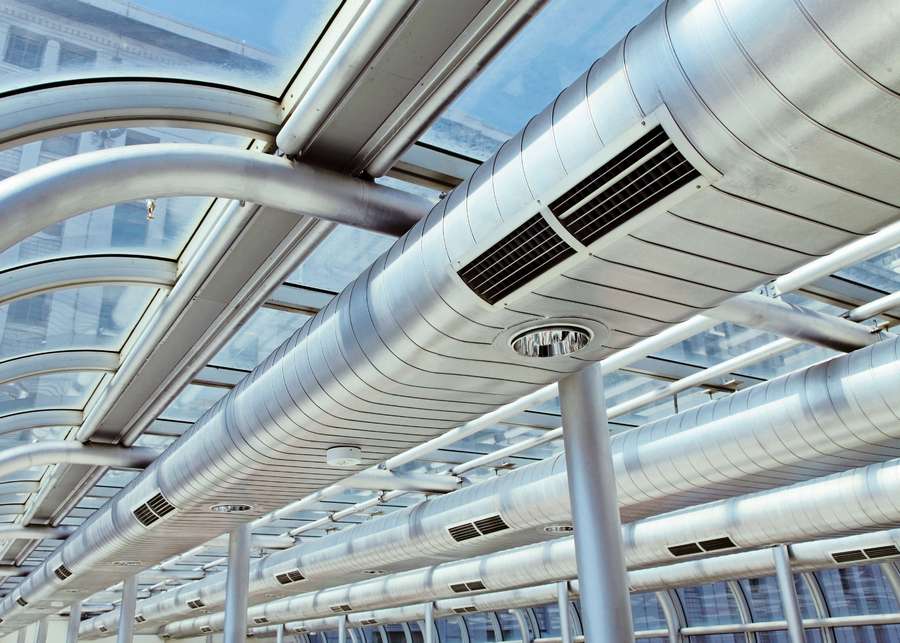

Программа и организация пусконаладочных испытаний

Пусковые испытания смонтированных систем вентиляции и кондиционирования проводятся в соответствии с требованиями СНиП 111-28-75 "Правила производства и приемки работ" после механического опробования вентиляционного и связанного с ним энергетического оборудования. Целью пусковых испытаний и регулировки систем вентиляции и кондиционирования воздуха является установление соответствия параметров их работы проектным и нормативным показателям. До начала испытаний установки вентиляции и кондиционирования воздуха должны непрерывно и исправно проработать в течение 7 ч.

При пусковых испытаниях должны быть произведены:

• проверка соответствия параметров установленного оборудования и элементов вентиляционных устройств, принятым в проекте, а также соответствия качества их изготовления и монтажа требованиям ТУ и СНиП;
• выявление неплотностей в воздуховодах и других элементах систем;
• проверка соответствия проектным данным объемных расходов воздуха, проходящего через воздухоприемные
• и воздухораспределительные устройства общеобменных установок вентиляции и кондиционирования воздуха;
• проверка соответствия паспортным данным вентиляционного оборудования по производительности и напору;
• проверка равномерности прогрева калориферов. (При отсутствии теплоносителя в теплый период года проверка равномерности прогрева калориферов не производится).

Вентиляционные установки, непосредственно связанные с технологическим оборудованием (местные отсосы и т.п.), испытывают и регулируют после окончания монтажа этого оборудования.

Установки кондиционирования воздуха могут быть испытаны при ручном управлении. Выявленные при проверке отступления от проекта, не согласованные с проектной организацией, а также дефекты изготовления и монтажа элементов вентиляционных устройств должны быть устранены до начала инструментальных замеров характеристик этих элементов.

Действие вытяжных устройств естественной вентиляции в жилых и общественных зданиях проверяют по наличию тяги в решетках вентиляционных устройств (по задымленному потоку воздуха или отклонению тонких бумажных лент). Устанавливают также соответствие конструктивных решений проектным, а качество выполнения — требованиям СНиП.

По результатам пусковых испытаний на каждую установку составляют акт и паспорт. Акты испытаний и паспорта вентиляционных устройств являются приложениями к актам сдачи систем вентиляции в эксплуатацию.

Пусковые испытания и регулировка систем вентиляции и кондиционирования воздуха производятся строительно-монтажной или специализированной пусконаладочной организацией.

Необходимость проведения испытаний и наладки систем вентиляции и кондиционирования воздуха устанавливается по результатам контрольных санитарно-гигиенических обследований состояния воздушной среды помещений.

Наладке подлежит основное оборудование центральных СКВ, которое состоит из вентиляционных агрегатов, направляющих аппаратов, приводных муфт, фильтров, секций подогрева и воздухоохладителей, камер орошения, регулирующих воздушных клапанов и др.

Перед началом пусконаладочных работ необходимо: ознакомиться с проектом СКВ;

обследовать кондиционируемые помещения; ознакомиться с технологическими процессами производства; осмотреть смонтированные СКВ; ознакомиться с актами на скрытые работы; проверить соответствие смонтированных СКВ проектным решениям и выявить отклонения; выявить и устранить неплотности соединений секций кондиционеров и воздуховодов; проверить наличие и соответствие требованиям проекта толщины тепловой изоляции секций кондиционера, воздуховодов, трубопроводов и другого оборудования; подготовить необходимые инструменты и приборы, протарированные в лабораториях.

В процессе обследования СКВ тщательно проверяют техническое состояние всего смонтированного оборудования, размещение и исправность регулирующих устройств, установку и размещение смонтированных контрольно-измерительных приборов. В результате этой работы должны быть составлены ведомости на выявленные неисправности и недоделки СКВ (ведомости дефектов).

После анализа результатов испытаний при наладке необходимо наметить мероприятия по обеспечению работы СКВ в проектном режиме. Рекомендации (чертежи и пояснительная записка) направляются заказчику для выполнения намеченных мероприятий.

Если установленное оборудование СКВ соответствует паспортным данным, то в процессе наладки следует отрегулировать вентиляторную установку на расчетную производительность по воздуху и напору, а также отрегулировать сеть воздуховодов и воздухораспределительные устройства, максимальную производительность калориферов первого и второго подогревов и зональных подогревателей; требуемую по проекту производительность воздухоохладителя или оросительной камеры; характеристики регулирующих устройств по воздуху, воде и пару; производительность источника холода.

Пусконаладочные работы выполняются специализированными организациями по договорам с заказчиком. К договору прилагают календарный план производства пусконаладочных работ, в котором должны быть указаны: объекты, подлежащие наладке; сроки начала и окончания работ по объектам (помещениям, сооружениям) и в целом; сметная стоимость, в том числе по этапам работ, где должны быть указаны обязанности сторон по исполнению договора.
