Услуги по кондиционированию Типы систем кондиционирования

Мультизональные системы кондиционирования (VRV и VRF)

Мультизональные системы кондиционирования (VRV и VRF) по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на мультизональные системы (vrv и vrf), позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Мультизональные системы (VRV и VRF)

Характеристики и особенности VRV и VRF систем

Фактически, VRV система является улучшенным вариантом традиционной мульти-сплит системы:

  • Как и в мульти-сплит системах, к одному наружному блоку может быть подключено несколько внутренних, однако у VRV их число может достигать нескольких десятков.
  • Как и в некоторых мульти-сплит системах, внутренние блоки VRV могут быть разных типов (настенный, канальный, кассетный и т.п.) и иметь разную мощность, обычно от 2 до 25 кВт.

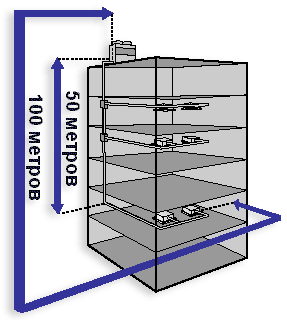

Максимальные длины коммуникаций VRV системы

Однако VRV системы имеют ряд принципиальных отличий от всех ранее выпускавшихся кондиционеров:

  • В обычных мульти-сплит системах между внешним и каждым из внутренних блоков прокладывается отдельная фреоновая трасса. В системах VRV все блоки подключаются к единой системе трубопроводов, то есть к общей трассе из двух или трех медных труб подключается до 30 внутренних и 3 внешних блоков. Такое техническое решение позволяет упростить (удешевить и ускорить) монтажные работы, а так же дает возможность легко расширять систему в будущем.
  • Максимальное расстояние между внутренним и наружным блоком (длина трубопровода) составляет 100 метров. Перепад высот между наружным и внутренним блоком (расстояние между блоками по вертикали) — 50 метров. Таким образом, стало возможным размещать наружный блок кондиционера в любом удобном месте — на крыше, в подвале или даже в нескольких десятках метров от дома.
  • Управление внутренними блоками может производится как с помощью индивидуальных беспроводных пультов (как и в обычных мульти-сплит системах), так и с помощью централизованного пульта управления, контролирующего режимы работы всех внутренних блоков и состояние системы в целом. Кроме этого, VRV система может управляться с помощью персонального компьютера.
  • По сравнению с обычными кондиционерами, внутренние блоки VRV поддерживают заданную температуру с более высокой точностью — до ±0,5 °С.

Название VRV (Variable Refrigerant Volume) переводится как "Переменный объем хладагента" и отражает главное отличие VRV от остальных систем кондиционирования — использование общей системы трубопроводов. В системах VRV каждый внутренний блок имеет электронный терморегулирующий вентиль, регулирующий объем поступающего хладагента из общей трассы в зависимости от тепловой нагрузки на этот блок. Благодаря этому, система VRV более ровно поддерживает заданную температуру, без перепадов, свойственным обычным кондиционерам, регулирующим температуру воздуха путем периодического включения и выключения.

В настоящее время подобные системы, помимо Daikin, производят также Mitsubishi Heavy, Mitsubishi Electric, Sanyo, Toshiba, Fujitsu General и другие. Поскольку название VRV является зарегистрированной торговой маркой компании Daikin, то для обозначения подобных систем других производителей было выбрано название VRF (Variable Refrigerant Flow) — "Переменный поток хладагента", что по смыслу тоже самое, что и VRV (то есть VRF означает класс или тип кондиционеров). Разница между VRF системами разных производителей не очень значительна и определяется количеством подключаемых блоков, максимальной длиной трассы, удобством управления, надежностью и сроком службы.

Осуществление контроля над температурой в VRV и VRF климатических комплексах

Управлять внутренними модулями может осуществляться тремя способами:

  • С центрального пульта управления.
  • С беспроводных «мобильных» устройств.

При помощи компьютера и специального программного обеспечения, подключенного к системе кондиционирования.

Благодаря постоянному контролю за температурными показателями, автоматически изменяется подача хладагента, тем самым поддерживаются постоянные комфортные условия, без мертвых зон и перепадов. Такие комплексы поддерживают заданные показатели, с точностью до ±0,5 С°.

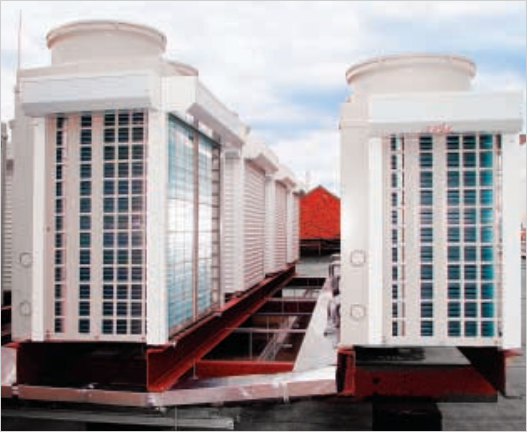

Работа VRV и VRF комплексов в зимний период

Как известно, кондиционеры не могут работать когда температурные показатели окружающего воздуха ниже заданных производителем. И даже самые современные системы кондиционирования не стали исключением. Но, в связи с тем, что мультизональные vrf системы приобрели огромную популярность и используются в странах, где практически круглый год отметка термометра не переваливает за + 10, была сделана доработка компрессорных модулей, благодаря чему максимально уменьшено влияние низких температур на конденсатор, который является самым «нежным» местом этих климатических систем. Доработка была названа VRV-house.

Изменение коснулось работы контроллера, который теперь дополнительно оснащен температурными датчиками, и полностью исключает падение давления конденсации, которая свойственна таким климатическим комплексам при их функционировании в недопустимом температурном диапазоне.

Преимущества и недостатки этих климатических систем

  1. Одним из главных преимуществ такого климатического комплекса является простота монтажа. Благодаря небольшому весу внутренних блоков и одной общей фреоновой магистрали, устанавливать ее в здании могут всего несколько специалистов, которых по силу содержать даже небольшим сервисным компаниям.
  2. В зависимости от потребностей того или иного помещения, к мощным внешним модулям могут подключаться внутренние, различные по производительности и способу монтажа.
  3. На сегодняшний день различными компаниями выпускаются внутренние модули VRV или VRF системы. Существует огромный выбор различных внутренних блоков, которые можно подобрать исходя их архитектуры или интерьера помещений.
  4. Такие климатические комплексы считаются наиболее экономичными, благодаря возможности индивидуального управления каждым внутренним модулем. Обогрев (охлаждение) будет исключительно в тех помещениях, где это необходимо. Как утверждают производители, она рассчитана на использование более чем 30 лет.

О недостатках этой техники можно сказать единственное: она изрядно стоит. Причем при всей своей экономичности и простоте в установке, стоимость 1 к.кв этого климатического комплекса составляет порядка 250 у.е., а рассчитана она на площадь от 500 до 1500 к.кв. Именно поэтому ее так редко можно встретить даже в больших квартирах. Основными ее потребителями являются производственные помещения, крупные офисные центры, солидные торговые центры и гипермаркеты, гостиничные комплексы. Конечно же, встречаются они и в загородных домах, но это скорее исключение, чем правило.

Совет: Несмотря на то, что проектирование VRV и VRF кондиционирования не самое сложное, и монтаж могут делать несколько человек из частной организации, мы настоятельно рекомендуем за покупкой, проектированием и установкой этой техники обращаться только к профессионалам.
