Услуги по кондиционированию Типы систем кондиционирования

Монтаж мультизональных VRF и VRV систем

Монтаж мультизональных VRF и VRV систем по России производит компания «ИНТЕХ» (Москва). Чтобы получить КП на монтаж мультизональных vrf и vrv систем, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Монтаж мультизональных VRF и VRV систем

Мультизональные системы кондиционирования выгодно отличаются от сплит систем кондиционирования. Основное преимущество – это при большом количестве внутренних блоков, мы подключаемся к одному наружному блоку. С помощью мультизональных систем кондиционирования можно обслуживать такие объекты как большие коттеджи, офисные центры, торговые центры, административные и жилые здания. Выполнение систем кондиционирования на базе мультизональных систем предусматривает выполнение проекта или рабочей документации, внимательного расчета и подбора. Так же монтаж мультизональных систем отличается от монтажа обычных сплит-систем наличием пайки фреоновых трубопроводов. Так же внутренние блоки могут быть различного типа (тип внутреннего блока для каждого из помещений согласовывается с заказчиком и подбирается в зависимости от дизайна и конструктивных особенностей помещения) – настенные, канальные, кассетные, универсальные (напольно-потолочные).

Этапы монтажа

  • Монтаж фреоновых магистралей – монтаж фреонопроводов осуществляется строго проекта или рабочей документации. После прокладки всех медных трубопроводов в систему впаиваются рефнеты – специальные распределители фреона. Совместно с фреоновыми трубопроводами прокладываются сигнальные и силовые межблочные кабеля.
  • Проверка фреонопроводов – после пайки рефнетов необходимо проверить весь фреоновый контур на герметичность. Для этого система кольцуется и в контур закачивается азот под высоким давлением. В таком состоянии система простаивает около двух недель. Во первых, если в системе есть неплотности и отверстия – характерный свист облегчает их поиск, и во вторых, через две недели, если давление азота в системе не упала, значит контур выполнен герметично.
  • Монтаж дренажной системы – для отвода конденсата от внутренних блоков необходимо обеспечить подвод дренажных трубопроводов. Дренаж можно отводить либо в существующую систему канализации (обязательно через сифон), либо в ливневую систему канализации. В местах подключения дренажа и установки сифонов рекомендуется устанавливать ревизионные лючки.
  • Монтаж внутренних блоков - в зависимости от типа внутренних блоков, их монтаж может отличаться. Настенные и напольно-потолочные внутренние блоки монтируются непосредственно на стену помещения, а канальные и кассетные блоки в зоне запотолочного пространства.

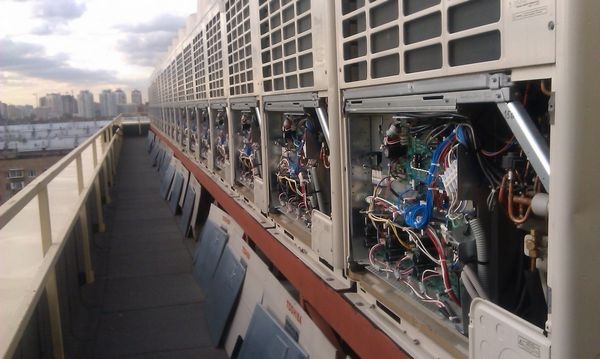

  • Монтаж наружного блока – в зависимости от технического задания и принятого решения наружный блок может монтироваться как на крыше объекта, так и на уровне земли. При монтаже наружного блока необходимо обеспечить монтажную площадку – специально подготовленный фундамент на виброгасящем основании.
  • Вальцовка фреоновых трубопроводов – после монтажа внутренних и наружного блока происходит подключение фреоновых трубопроводов к блокам. Одновременно с этим подключаются все сигнальные, информационные и силовые кабеля.
  • Вакуумирование системы – после подключения всех блоков система еще раз проверяется на герметичность, на этот раз при помощи откачки воздуха из трубопроводов.
  • Дозаправка фреоном – обычно заводской заправки фреоном не хватает, что бы система эффективно работала, по этому производиться специальный расчет, зависящий от протяженности всех фреонопроводов, и в систему закачивается необходимое дополнительное количество газа.
  • Пуско-наладочные работы – пробный запуск системы, тестирование, настройка и отладка рабочей системы кондиционирования.

Многие системы кондиционирования VRV обладают компьютерным управлением и встроенной системой самодиагностики. Это необходимо для проведения проверки корректности конфигурации системы и правильности коммутации после того, как завершен монтаж VRV системы. Такие программные средства позволяют существенно сократить период пуско-наладочных работ. Но следует всегда помнить, что монтаж VRV должен производиться только квалифицированным персоналом, которые имеют должный уровень подготовки, желательно подтвержденный сертификатом производителя той или иной VRV системы. Удобство достигается еще и тем, что установка VRV системы осуществляется и на стадии строительства, и уже в период эксплуатации здания.

Особенности монтажа VRV систем

  • Такие системы используются для зданий с общей площадью в 100 000 км. м.
  • Количество внутренних модулей VRV более 100.
  • Несколько VRV систем можно объединить в одну сеть с общим количеством блоков до 250.

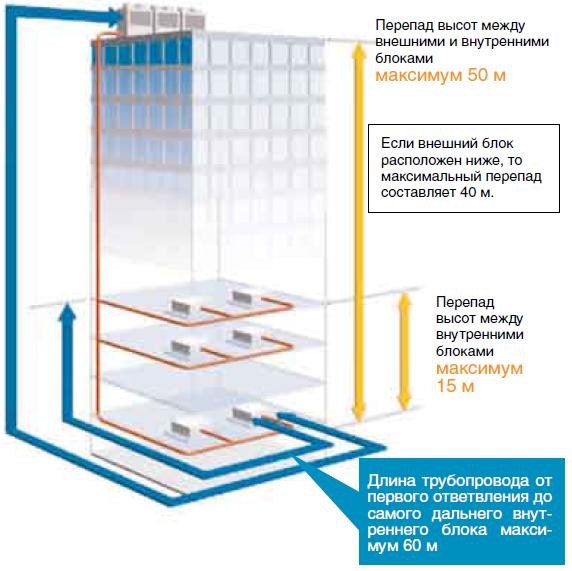

  • Расстояние между внутренними блоками и наиболее удаленным внешним может достигать 100 метров.
  • Перепад высот может составлять 50 метров.
  • Установка VRV предусматривает достаточно длинную трассу фреонопроводов.

Именно по этим причинам требуется квалифицированная помощь. Стоимость монтажа VRV по приблизительным оценкам составляет четверть стоимости оборудования. Если сравнивать монтаж VRV с установкой системы центрального кондиционирования, то VRV системы требуют меньших капитальных вложений, так как в рамках таких систем всегда существует возможность постепенного наращивания системы: можно не приобретать и вводить сразу все необходимое оборудование. Это обусловлено модульным принципом систем VRV. Так установка внутренних блоков (кондиционеров) ни как не влияет на рабочий процесс в офисном здании, она не требует специального выделения помещений: внешние модули можно смонтировать на крыше здания.

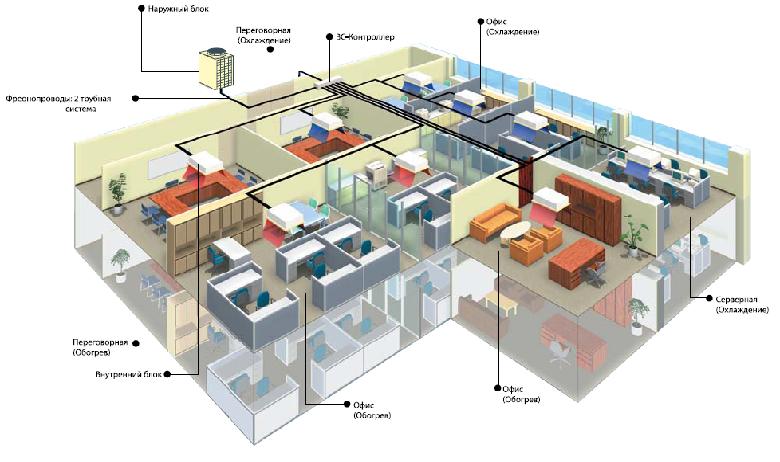

VRV система представляет собой систему кондиционирования, работающая на огромных площадях: целый этаж здания и даже весь многоэтажный жилой комплекс. Архитектура VRV существенно отличается от обычных мультисплит систем. Так, для проектирования последней требуется прокладка стольких пар труб, сколько внутренних блоков участвует в системе. Это удобно и легко осуществить, когда блоков в системе не больше трех. А когда их десятки и даже сотни? В этом случае наилучшим решением будут – магистральные трубы, обладающие узлами разветвления на необходимых участках. Кондиционеры VRV в рассматриваемых нами системах могут располагаться очень далеко от внешних блоков, что позволяет установить внешние модули даже на крыше здания или за его пределами. Идеальное решение – прокладка труботрассы под землей, а внешний блок можно установить за пределами здания.

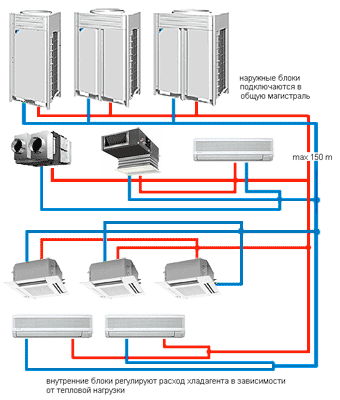

структура

Само определение VRF-системы подразумевает индивидуальный подход в кондиционировании каждого помещения. В реальном времени учитываются ежеминутные потребности каждого потребителя. VRV система идеально подходит для объектов с высокими требованиями к микроклимату или с высокой активностью в помещениях. Точный контроль температуры позволяет производить мониторинг изменений в VRV системе и корректировать ее работу с целью экономичного поддержания требуемых параметров для каждого пользователя. Тем самым, VRV система – эффективный комплекс по кондиционированию тех или иных объектов.

Преимущества мультизональных систем

1. Кондиционеры VRV экономят энергию. Это доступно благодаря специальным блокам с теплоутилизацией тепла. Данная доработка позволяет одновременно работать системе и на охлаждение и на нагрев разных помещений. Если осуществить обзор VRF/VRV систем разных производителей, то системы Daikin VRV являются лидерами в сфере энергетической эффективности, так как они оснащены приточно-вытяжной вентиляцией с рекуперацией тепла. Вообще работа VRF/VRV системы с HRV - удачный вариант, вне зависимости от производителя.

2. Экономия полезного пространства. Она достигается тем, что внутренние блоки VRV компактны, а высокая протяженность соединительных коммуникаций позволяет максимально удалить внешние модули системы.

3. Система VRV работает в большом температурном диапазоне. Ряд систем способны работать уже при -20ºС, а некоторые узкоспециализированные модели – и до -50ºС.

4. Разнообразие проектировочных решений:

  • длина трубопровода увеличивает гибкость проектирования системы на том или ином объекте.
  • возможность наращивания системы уже после ввода в эксплуатацию.
  • возможность замены старых внутренних блоков VRV в случае ремонта или перепланировки помещений.
  • поэтапный ввод системы в эксплуатацию.

5. Комфортное функционирование VRV обосновано низкими шумовыми характеристиками, а также системой управления, которая состоит из управляющих контроллеров и пультов.

6. Высокая надежность выражается:

  • встроенной системой самодиагностики;
  • автоматическим восстановлением функционирования при возникновении перебоев с электропитанием;
  • независимой работой блоков VRV. Так, поломка одного блока, не приведет к тому, что вся система перестанет функционировать.

7. Простой монтаж:

  • установка блоков на каждом этаже;
  • ввод системы в эксплуатацию практически без этапа пуско-наладочных работ.

С чего же все начиналось?

Как, в понимании простого человека, обычные системы кондиционирования превратились в высокоинтеллектуальные комплексы по созданию микроклимата?

VRV Daikin

Создание VRV систем подтолкнула экономическая ситуация, сложившаяся в Японии, а именно кризис 1973 года. Ни для кого не секрет, что 95% потребностей в нефтересурсов завозятся из за рубежа. В виду сильной зависимости от импорта многие компании пришли к выводу, что лучше создать энергосберегающие технологии во всех сферах деятельности, чем сильно зависит от импортеров. Компания Daikin не была исключением: системы кондиционирования того времени потребляли около 33% энергии. Еще одним минусом таких систем была колоссальная потеря энергии, а централизованные системы для энергообеспечения объектов не способны эксплуатироваться как в больших или маленьких помещений, так и для площадей различного назначения. Помимо всего прочего общая энергоэффективность старых систем кондиционирования была низка, в виду того, что устройство системы VRV предусматривало работу на таких теплоносителях, как вода и воздух.

Решение было найдено - применение циркуляции хладагента для передачи энергии обогрева или охлаждения. Если считать, что хладагент в 10 раз эффективнее обычной воды, то системы Daikin VRV мгновенно приумножили свою эффективность:

  • наиболее действенный энергоноситель;
  • существенно уменьшение объема трубопровода;
  • снижение степени технического обслуживания.

Но, там где есть простые решения, всегда найдутся сложные препятствия. В данном случае основанная проблема связана с длиной и диаметром труб и трудность смешиваемости масла. Эти проблемы взаимосвязаны: чем длине трубопровод, тем сложнее возвращать в компрессор холодильное масло, перемещающийся по VRV системе вместе с хладагентом. Все это влияет на общую длину магистрали и перепад высот между уровнями. Корпорация Daikin в тот момент запатентовала и изобрела собственную систему возврата холодильного масла в компрессор. Такая доработка позволила создать Daikin VRV с непосредственным охлаждением и с длиной магистрали в 1000 метров.

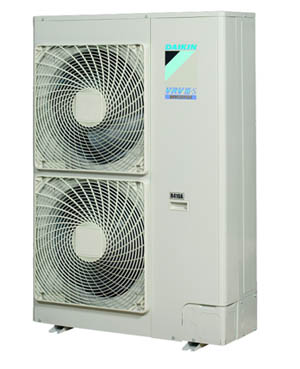

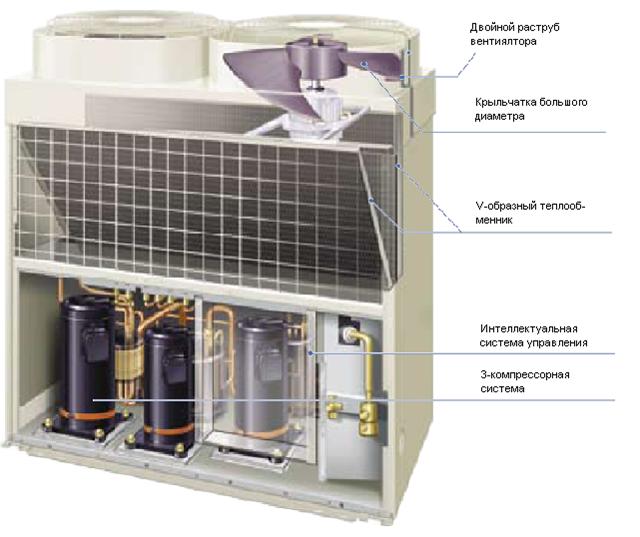

внешний блок

Производители VRV-систем

Daikin

Порядка 80 лет корпорация Daikin осуществляет разработку и производство передового и высококачественного оборудования для кондиционирования воздуха. Первая система VRV Daikin появилась в Европе в 1982 году и стала лидером в своей сфере. С того момента и по сей день Daikin VRV прогрессирует в техническом и экологическом плане. Сегодня существует множество вариаций на тему кондиционирования жилых комплексов и офисных здания:

  • с рекуперацией тепла;
  • с инверторным тепловым насосом;
  • с режимом «только охлаждение».

Требования

Постоянное усовершенствование DAIKIN VRV привело к созданию системы Hi-VRV, отвечающая следующим требованиям:

  1. Экономия энергопотребления;
  2. Элементарность проектирования;
  3. Простота установки;
  4. Гибкость эксплуатации;
  5. Высокая надежность;
  6. «Дружелюбное» общение с системой настройки;
  7. Безупречность в управлении

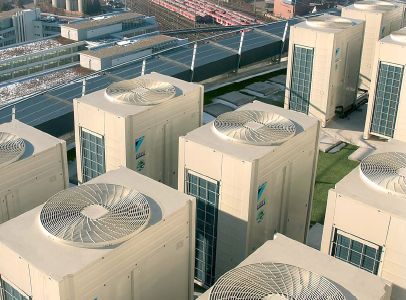

HOTEL DE REGION, Тулуза, Франция

Поговорим об истории и ключевых чертах систем Daikin VRV. Спустя 16 лет, в 1998 году разработана серия систем Дайкин VRV D, обеспечивающие подключение только четырех внутренних блоков. Через два года запущена инверторная технология VRV Inverter G, позволяющая подключать 8 внутренних кондиционеров к одному наружному блоку. Это позволило повысить гибкость и действенность системы Daikin VRV. В этом же году разработана прогрессивная система с регенерацией отходов Hi-VRV: система была оснащена блоком притока свежего воздуха, HRV, и автоматическим управлением DACMS. В 1994 году стало возможным подключение одновременно к одному блоку до 16 внутренних. Эта система называлась Daikin VRV Inverter H. А серия 1999 года VRV Plus K, оснащенная тепловым насосом и блоком с рекуперацией тепла, позволила создавать мощные сети кондиционирования воздуха с 30-тью внутренними модулями. В 2003 году корпорация Дайкин произвела прорыв, выпустив в массовое производство систему с регуляцией потока хладагента, Дайкин VRV II M. Было использовано озонобезопасное рабочее тело R-410A. Режим работы такой системы позволяет с легкостью подключить 40 и более внутренних блоков. В 2004 году доработана линия VRV II, начато производство VRVII-S, функционирующей на однофазном источнике питания. Это позволило расширить сферу применения Daikin VRV. И, наконец, 2006 год – система VRV III Daikin, которая вне конкуренции, так как позволяет подключать до 64 внутренних блоков. В ней используются высоконапорные вентиляторы, функция автоматической дозаправки и контроль утечки, а длина фреонопровода достигает 1 километра.

Mitsubishi Electric

Компания Mitsubishi Electric на сегодняшний день считается международным гигантом в производстве и продаже электронного и электрического оборудования по всему миру. Один только оборот 40,5 миллиардов долларов, говорит о масштабности деятельности. А начиналось все в 20-х годах прошлого столетия, в Японии. Mitsubishi Electric Corporation вышла из корпорации по производству электромоторов для океанских судов. Производственная деятельность начиналась с электрических вентиляторов, быстро превративших компанию в лидера на рынке электрооборудования бытового назначения. Дальше были электрические подстанции для японских железных дорог, лифты и эскалаторы. В 60-х руководство задумалось о создании оборудования с «бережным отношением к окружающей среде». Так началась новая эра высоких технологий корпорации Mitsubishi Electric. Следующие десятилетия превратили японскую компанию в международную, занимавшуюся производством компьютеров, систем кондиционирования, спутников и атомных электростанций.

Нас больше интересуют системы кондиционирования. Они производятся на заводе Mitsubishi Electric Air Conditioning & Refrigeration Systems Works, территориально расположенного в Японии, и представляющего собой тандем двух предприятий. Одно из них, Wakayama Works и производит mitsubishi vrv: внутренние и внешние блоки системы и чиллеры.

Mitsubishi vrv представляют собой системы высокотехнологичного оборудования. Это подтверждается тем, что точность регулирования холодопроизводительности всей системы определяется мощностью компрессоров и качеством электронных расширительных вентилей во внутренних блоках системы кондиционирования. Отдельного внимания заслуживают поколения mitsubishi vrv под торговой маркой City Multi. Последнее поколение City Multi 4 запущенно в продажу по Европе в 2008 году.

City Multi, Mitsubishi Electric

Основные характеристики mitsubishi vrv City Multi 4.

  1. IPM-модуль или интегральный силовой модуль, повышающий энергоэффективность системы: точное поддержание температурных параметров, снижение потребления электроэнергии.
  2. Озонобезопасный хладагент R410A.
  3. Система управления допускает интеграцию mitsubishi vrv в общую систему интеллектуального здания.
  4. Компрессор, изменяющий свою производительность в зависимости от загруженности внутренних блоков. Тем самым осуществляется умная экономия электроэнергии.
  5. Длина трассы mitsubishi vrv достигает 1 километра, что говорит о высокой гибкости серии систем City Multi.
  6. Функционирование mitsubishi vrv, как двухтрубной системы кондиционирования для одновременного обогрева и охлаждения помещений, благодаря BC-Контроллеру.

Fujitsu

История компании Fujitsu началась задолго до того, как было придумано имя новой звезде в сфере создания систем кондиционирования. С 1962 года корпорация General организует производство бытовых и промышленных установок по кондиционированию воздуха и в дальнейшем на этом же специализируется. Спустя 20 лет руководство компании приняло решение о расширении своего влияния до мирового рынка. Разработанная стратегия сводилась к слиянию с корпорацией Fujitsu Group. Это привело к тому, что в 1984 году появилась компания с мировым именем Fujitsu General Ltd. Ну, а сегодня, этот гигант производства японского оборудования для систем кондиционирования осуществляет ежегодный оборот одних только сплит-систем в 3 млн. экземпляров.

Основные факторы успеха компании:

  • единые стандарты качества;
  • постоянное совершенствование технологий производства оборудования;
  • единая структура производства и продажи оборудования.

Что же собой представляют fujitsu vrv? Они являются наилучшим решением для кондиционирования любого помещения, а каждая серия (J, S, V) систем кондиционирования способны совместно эффективно решать любые задачи по созданию комфортного климата в помещениях.

Fujitsu vrv серии J предназначены для небольших зданий с общей площадью в 200 м2: это в среднем 8 помещений. Основная черта данной линейки оборудования – инверторные технологии, позволяющие подойти к решению задач по кондиционированию с максимально экономичной точки зрения. Такие системы доказано подтверждают тот факт, что в деле поддержания температуры внутреннего воздуха они точны.

Fujitsu vrv из серии S разрабатывались с целью их применения в помещениях с различными требованиями: так офисное здание порой требует в некоторых своих областях охлаждения в тот момент когда часть помещений нуждаются в обогреве. Данная система трехтрубная, обладающая максимальным коэффициентом энергоэффективности.

Fujitsu vrv из серии S

Серия V fujitsu vrv предназначена для высотных зданий, так как позволяет реализовать перепад высот между внешним блоком и наиболее удаленным внутренним в 80 метров. Это поколение систем кондиционирования от Fujitsu General Ltd одно из самых удачных творений. Чего только стоит крупнейший отель в мире в Джакарте, на котором установлена fujitsu vrv с общей мощностью на охлаждение в 9 МВт. Последняя ветвь на сегодняшний день в данной линейке оборудования – серия V-II, уже признанная специалистами, как наиболее эффективная и надежная система кондиционирования. Она предназначена для крупных объектов с придирчивыми требованиями к микроклимату в помещениях.

VRV V, V-II Fujitsu

LG Electronics

Компания, ранее именуемая как Gold Star, основана в 1958 году. Сегодня, LG Electronics стала лидером цифрового мира, благодаря тем знаниям, которые постоянно совершенствовались на всех этапах развития и производства бытовой техники. Не будем скрывать, что LG – сильный конкурент в сфере мобильных телефонов и цифровых телевизоров, но это не вершина айсберга. Руководство компании постоянно ставит себе цели и стремиться только к ним. Цель 2010 года – войти в тройку ведущих компаний по производству электроники и созданию информационных и телекоммуникационных технологий. В основе деятельности LG Electronics лежат три принципа лидерства:

  • в продукции;
  • на рынке;
  • в уровне подготовке кадров.

Давайте поговорим об одной сильной стороне компании - vrv lg. Каталог последних систем кондиционирования разделен на три линейки оборудования: LG Multi Indoor, LG Multi Outdoor и Multi V. Рассмотрим преимущества каждого класса.

1. Vrv lg Multi Indoor

Indoor, LG

  • инновационная система очистки NeoPlasma, состоящая из пяти ступеней фильтрации, удаляющих пыль, мелкие частицы, неприятный запах, находящихся в воздухе.
  • автоматическое управление потоком воздуха, осуществляемое на основе цифровых технологий.
  • специальный алгоритм функционирования подвижных жалюзи.
  • программирование режимов работы системы.
  • привод вентилятора Super Light BLDC, заметно снижающий уровень шума.
  • автономный контроль за воздухораспределением в помещении.
  • возможность увеличения высоты потолка, благодаря регулированию частоты вращения вентилятора.
  • регулирование внешнего статического давления.

2. Multi Outdoor – совокупность наружных блоков для систем кондиционирования vrv lg

Outdoor, LG

  • высокоэффективный привод;
  • инверторный компрессор;
  • модифицированный теплообменник
  • комбинация блоков с инверторным компрессором DC Inverter обладает быстрой реакцией на изменение тепловой нагрузки.
  • автозаправка хладагента.
  • специально разработанная система диагностики LG MV, упрощающая пуско-наладочные работы и осуществляющая мониторинг главных компонентов vrv lg.

3. Vrv lg Multi V

3.1. Multi V Plus II:

  • система равномерного распределения нагрузки на блоки системы;
  • перекачка и удаление хладагента;
  • автоматическое переключение блоков.
  • автоматическое формирование адресов внутренних блоков.

3.2. Multi V Sync II:

  • Оптимизация переключения режимов работы функционирования системы – алгоритм AMC (Advanced Mode Change).
  • свободное зонирование, посредством независимой работы каждого внутреннего модуля.

3.3. Multi V Space II:

  • не подвержена воздействию воздушных вихрей у стен высотных зданий.
  • регулирование частоты вращения вентилятора.
  • при установке системы на нескольких этажа, воздух, выходящий из нижних наружных блоков не всасывается вышестоящими блоками.

Toshiba

Какой вклад в сферу производства оборудования для кондиционирования воздуха внесла компания Toshiba? Производство первых кондиционеров от Toshiba началось в 1957 году, и до последнего времени компания неоднократно становилась первооткрывателем новых технологий:

  • 1977 г. – электронное управление кондиционером;
  • 1981 г. – инверторная технология;
  • 1999 г. – выпуск оборудования, работающего на озонобезопасном хладагенте;
  • 2001 г. – первая двухтрубная система Toshiba VRV Modular Multi, работающая на фреоне R407C.

Сегодня компания предлагает Toshiba VRV широкого спектра использования, благодаря тому что:

  • осуществляется производство 19 различных вариантов исполнения систем с производительностью в 8 - 46 л.с.
  • есть возможность функционирования до 40 внутренних модулей в одном контуре.
  • перепад высот между внутренними блоками составляет 30 метров, что повышает гибкость системы и позволяет легко ее разместить на 8-ми этажах здания.
  • мощность всех внутренних модулей Toshiba VRV может на 35% превышать общую мощность всех наружных модулей.
  • в систему встроены интеллектуальные системы контроля уровня масла и утечки хладагента.

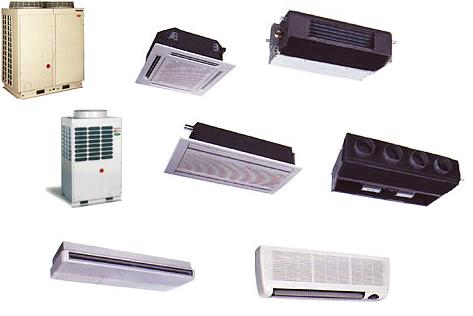

Различные блоки Toshiba VRV

Отдельного внимания заслуживает Toshiba VRV Super-MMS. Для данной системы кондиционирования специально разработаны двухроторные компрессоры с возможностью регулирования мощности и пониженным энергопотреблением. Система автоматического управления позволяет контролировать нагрузку между компрессорами внешних модулей, точно регулировать расход хладагента и самостоятельно выбирать тот теплообменник, который наиболее оптимально использовать при том или ином режиме работы. Встроенная система контрольно-регулирующих устройств, TCC-Link для модулей Toshiba VRV Super-MMS позволяет автоматически формировать адрес для каждого внутреннего блока и поддерживать корректную связь между внутренними и внешними модулями. Но главное достоинство такой Toshiba VRV – высокий коэффициент энергоэффективности, равный 4,1 и достигаемый за счет ряда конструктивных особенностей.

Технологии и типы VRV систем

Принцип VRV систем предполагает использование систем кондиционирования на огромных площадях, в многоэтажных зданиях и многоквартирных домах. В качестве начала для проектирования многие производители предлагают специализированное программное обеспечение, позволяющее спроектировать систему VRV в том или ином здании и смоделировать процесс ее функционирования. К примеру, компания Daikin предоставляет для своих клиентов программу VRV Pro.

Сравнение чиллеров и VRV систем приводит к тому, что по технологичности комплексные системы кондиционирования во много превосходят холодильные машины. На наш взгляд наиболее заслуживают внимание такие системы как VRV II и VRV III. Система VRV II была предложена в 2003 году. Она работает на озонобезопасном фреоне R410A и обладает 66-тью различными моделями. А модельный ряд насчитывает 11 модификаций внутренних блоков с производительностью внешнего блока до 136 кВт. Спустя год разработчики Daikin предложили систему VRV II с водяным охлаждением. Тем самым здание, с установленной такой системой, приобретает круглогодичное кондиционирование.

На основе технологий для VRV систем созданы специальные резервуары для хранения сжиженных газов под давлением. Газификатор позволяет длительно хранить кислород, азот, аргон, диоксид углерода. А специальные расширительные баки Aquasystem VRV используютя главным образом для уравновешивания теплового расширения теплоносителя в системах отопления и кондиционирования. К примеру, Аквасистем VRV 018 или гидроаккумулятор VRV 200 эффективно поддерживают давление фреона в замкнутых системах VRV в домах и коттеджах. Баки VRV 018, VRV 4 и VRV 35 отличаются только по объему, поэтому выбор газификатора зависит только от масштабности VRV системы.

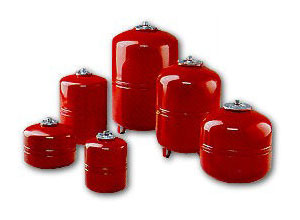

баки Аквасистем гидроаккумулятор vrv 200

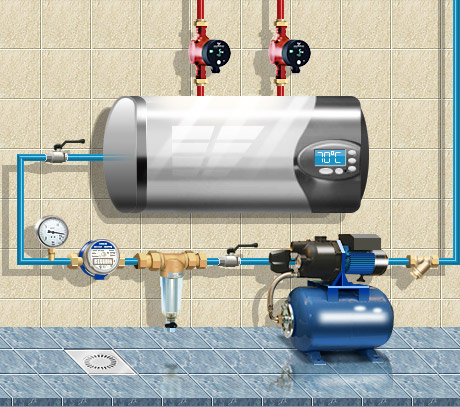

система с газификатором

Следующая веха в развитии технологий дало толчок к созданию нового поколения системы кондиционирования, наиболее совершенной на сегодняшний день – Daikin VRV 3. Данный комплекс повторяет большинство инновационных технологий, применимых в первых двух поколениях систем кондиционирования:

  • инверторные технологии;
  • одновременное охлаждение и нагрев, в купе с рекуперацией тепла;
  • модульный принцип компановки внешних блоков;
  • высокая энергоэффективность;
  • большая длина трассы трубопровода.

Daikin VRV 3 предоставляет свободу выбора по всем статьям:

  • 5 различных моделей наружного блока;
  • диапазон производительности – от 14 до 160 кВт при работе в режиме охлаждение/нагрев, от 22,4 до 135 кВт в режиме рекуперации тепла и от 14 до 53,2 кВт при работе только на охлаждение.
  • количество внутренних блоков варьируется в зависимости от количества внешних: 64 внутренних работают на трех внешних блоках,
    26 – при одном модуле с функцией рекуперации тепла и 29 – при работе внешнего модуля на охлаждение или на охлаждение/нагрев.
  • максимальное расстояние между наиболее отдаленным внутренним блоком и внешним – 165 метров, при перепаде высот в 90 м.

При доработке системы Daikin VRV 3 разработчики добились повышения энергоэфффективности. Новая система VRV 4 также работает на чистом хладагенте R410A, позволяет отдалить два крайних внутренних блока друг от друга на 160 метров и способна использовать в одной системе до 32 внутренних блока.

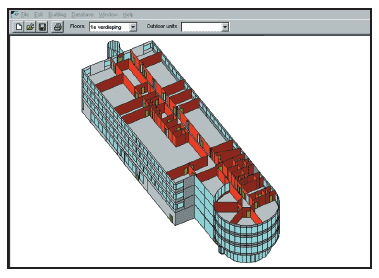

Проектирование, подбор, расчет VRV

Многие компании по созданию систем кондиционирования для целого здания не останавливаются только на производстве оборудования. В целях повышения гарантий монтажа, пуско-наладочных работ и дальнейшей эксплуатации системы разработчики поставляют собственное программное обеспечение, облегчающее внедрение и проектирование VRV систем на тех или иных объектах. Программа подбора VRV признана существенно упростить и смоделировать процесс монтажа и функционирования готовой системы. Рассмотрим наиболее достойных представителей из класса software.

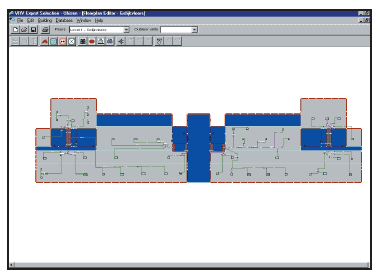

Компания Daikin предлагает своим клиентам Hi-VRV Selection – подбор VRV посредством программного комплекса. Данная программа подбора VRV позволяет автоматизировать процесс выбора оборудования, рассчитать параметры трассы трубопроводов и рефнет. Программное обеспечение позволяет осуществить проверку правильности комплектации системы кондиционирования. Встроенный дополнительный функциональный набор позволит произвести расчет VRV относительно тепловых ступеней работы системы в помещениях и создать приближенную к реальности модель микроклимата в том или ином помещении в зависимости от модели внутреннего блока. Программа устанавливается на любой персональный компьютер с ОС Windows’95, Windows’98 или Windows NT.

Программа подбора VRV предусматривает три режима работы:

- Экспертный режим требует ввода только данных о тепловых нагрузках и параметров холода в каждом помещении. Проектирование VRV программное обеспечение берет на себя: подбор оборудования, расчет энергопотребления, модель теплового режима.

- Упрощенный режим требует ввода удельных тепловых нагрузок, а программа гарантирует корректный подбор оборудования.

- Режим проверки. Его также можно назвать ручным, так как пользователь самостоятельно осуществляет расчет VRV: выбор типа и модели внутренних модулей, их количества. Программа подбора VRV контролирует только правильность выбора пользователя.

Корпорация Mitsubishi Electric предлагает осуществить расчет VRV City Multi в собственной автоматизированной программе:

  • подбор оптимального диаметра фреонопровода и проверка выбранного показателя в зависимости от длины трассы и перепада высот;
  • корректировка значений производительности внутренних модулей;
  • расчет количества хладагента;
  • реализация системы управления;
  • формирование проектной документации.

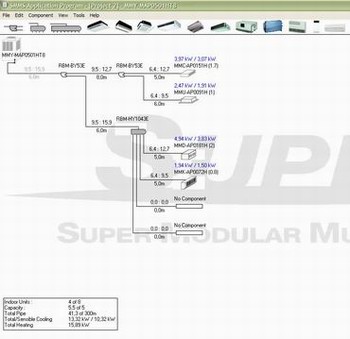

Компания Toshiba предоставляет партнерам и клиентам специализированную программу подбора комплектации VRV систем кондиционирования SMMS, mini-SMMS, SHRM. Данный программный комплекс полностью учитывает все нюансы каждой из систем в отдельности. В конце 2009 года программа была доработана, выпущена новая версия:

  • разработчики внедрили в систему русификатор для адаптации английской версии программы;
  • добавлены новые внутренние блоки VRV Toshiba;
  • полная совместимость со старой версией программы.

Проектирование VRV под руководством ПО от Toshiba прекрасно функционирует в ОС Windows XP и Windows Vista.
