Фанкойлы

Фанкойлы по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на фанкойлы, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Фанкойлы

Фанкойл — это профессиональная система кондиционирования и поддержания оптимального микроклимата внутри помещения. На языке оригинала данный термин пишется как fan-coil, что в дословном переводе значит «вентилятор-теплообменник», техническое название — вентиляторный доводчик либо кондиционер-доводчик. Фанкойл состоит из таких узлов и деталей:

  • вентилятор центробежного типа, реже — диаметрального;
  • теплообменник «вода — воздух»;
  • фильтрующий элемент;
  • электронный блок управления.

Помимо основных элементов, размещенных в корпусе, устройство комплектуется поддоном для конденсата, электрическим нагревателем и запорно-регулирующей арматурой (краны, клапаны).

Для дистанционного управления работой агрегата имеется специальный пульт.

 Принцип действия фанкойла состоит в нагреве или охлаждении воздуха, продуваемого вентилятором через теплообменник.

По конструкции фанкойл напоминает внутренний блок сплит-системы и выполняет те же функции — поддержание комфортной температуры воздуха в помещении.

Но, в теплообменнике циркулирует не фреон, а вода либо незамерзающая жидкость (пропиленгликоль). Фанкойл работает в составе климатической системы, обеспечивающей здание теплом от котла или холодом от чиллера в зависимости от времени года.

Принцип работы фанкойла

Система кондиционирования воздуха (СКВ) типа «чиллер – фанкойл» предназначена для создания требуемого микроклимата в зданиях средней и большой площади. Она заменяет водяное отопление зимой и обычные кондиционеры в летнее время, круглогодично поддерживая установленную температуру воздуха. Система состоит из следующих элементов:

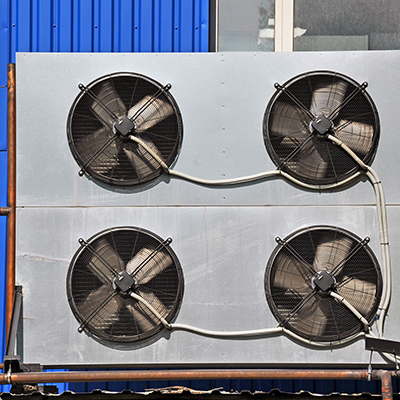

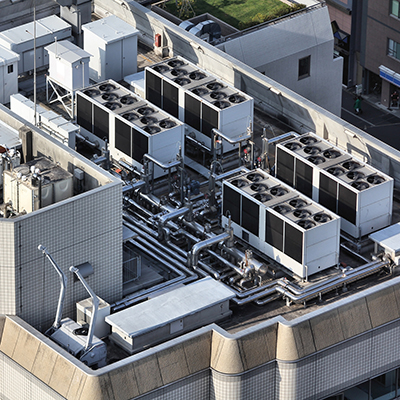

  • Чиллер — холодильная машина типа «вода-воздух». Она располагается на улице и передает в окружающую среду тепло, отнятое у воды. Большинство чиллеров способно выступать в роли теплового насоса, нагревая воду в осеннее и весеннее время.
  • Фанкойл, передающий тепловую энергию или холод от воды воздуху помещений. Число фанкойлов зависит от количества кондиционируемых комнат, в каждую ставится не менее 2 агрегатов для обеспечения надежной работы. Исключение — частные коттеджи, где резервирование делать не обязательно и в небольшие комнаты можно ставить по 1 фанкойлу.
  • Источник тепла в виде котельной установки либо централизованной сети для нагрева теплоносителя при отрицательных температурах, когда эффективность чиллера существенно снижается.
  • Сеть трубопроводов. По ним вода, что служит одновременно тепло — и холодоносителем, движется от чиллера и нагревателя к фанкойлам и обратно.
  • Гидравлический модуль. Включает в себя водяной насос, подключенный в автоматике и меняющий производительность по ее команде.
  • Средства автоматизации и регулирования — электронный блок управления, датчики температуры, трех– и четырехходовые клапаны.
 В более сложных СКВ участвуют приточно-вытяжные вентиляционные установки (центральные кондиционеры) с очисткой, увлажнением и рекуперацией воздуха.

Однозональная система

Круглогодичный алгоритм работы системы выглядит следующим образом:

  1. В летнее время расчетный температурный график воды в системе — 7 °С на выходе из чиллера и 12 °С на входе при уличной температуре +35 °С (данные производителя холодильных установок Lessar). При таких условиях чиллер действует максимально эффективно (коэффициент EER 2.6—2.8) и обеспечивает паспортную холодопроизводительность.
  2. Холодоноситель подается гидромодулем в теплообменники группы фанкойлов, которые за счет этого охлаждают воздух в помещениях до установленной температуры. Вентилятор фанкойла управляется собственным контроллером, который по сигналу датчика температуры может ступенчато регулировать производительность вентилятора (от 3 ступеней). Нагретая вода, выйдя из теплообменника, возвращается обратно в чиллер.
  3. Весной и осенью вода становится теплоносителем, а чиллер действует как воздушный тепловой насос скоэффициентом энергоэффективности СОР до 3.0 (передано энергии втрое больше, чем затрачено). Расчетный температурный график — 40/45 °С при +7 °С на улице. Режим работы фанкойлов не меняется.
  4. При морозах автоматика переключает подачу теплоносителя к другому источнику нагрева — котлу или промежуточному теплообменнику, подключенному к централизованной сети теплоснабжения.

Здесь описана работа однозональной системы кондиционирования, где задействовано 2 ступени регулирования:

  • централизованное поддержание на заданном уровне температуры воды в сети чиллер–фанкойл — источник тепла;
  • местное регулирование температуры фанкойлами в каждой комнате.
 В однозональной СКВ все помещения нагреваются вместе либо охлаждаются вместе, хотя температура в них может отличаться

Применяемый тип фанкойлов — одноконтурные, предназначенные для присоединения по двухтрубной схеме. Таким путем к агрегатам доставляется только холодный или горячий теплоноситель.

Многозональная система

Если необходимо одну комнату обогревать, а другую — охлаждать, то делается многозональная система с разделением холодной и нагретой воды по разным ветвям.

Ставятся фанкойлы с двухконтурными теплообменниками, подключаемые по четырехтрубной схеме к источникам тепла и холода одновременно.

Остальное — дело автоматики и четырехходовых клапанов, переключающих потоки.

С помощью многозональной системы можно один фасад здания прогревать, а другой — охлаждать, управляя группами фанкойлов.

Плюсы и минусы централизованных СКВ с фанкойлами

преимущества фанкойлов

Первый и главный плюс подобных систем очевиден — вне зависимости от погодных условий параметры воздуха внутри здания будут оставаться неизменными круглогодично.

Но есть и другие преимущества:

  • В отличие от сплит-систем с ограниченной длиной фреоновых магистралей, источники тепла и холода могут находиться на любом разумном расстоянии от фанкойлов. Длина магистралей ограничивается напорными характеристиками гидромодуля.
  • Удобство при эксплуатации, достигаемое за счет индивидуального управления фанкойлами и централизованного регулирования тепловых и холодильных машин в автоматическом режиме.
  • Расположение громоздких чиллеров на улице дает экономию полезной площади и предотвращает вдыхание людьми вредных паров фреона в случае его утечки.

Ближайшая альтернатива системам кондиционирования чиллер–фанкойл — это мультизональные сплит-системы, тоже работающие по централизованному принципу. Но разница в стоимости оборудования для строения площадью до 5000 м2 впечатляет:

  • Сплит-система VRV Multi-city мощностью 380 кВт от компании Mitsubishi Electric — 357820 у. е.
  • СКВ мощностью 379 кВт с использованием фанкойлов итальянского бренда Clivet — 203300 у. е.

Из минусов данных систем следует отметить сложность монтажа вместе с пусконаладочными работами и повышенный уровень шума при эксплуатации.

Какие бы малошумящие вентиляторы ни применялись, полностью избавиться от звука их работы невозможно.

Типы фанкойлов

В зависимости от требований к размещению, схемы кондиционирования и условий эксплуатации в климатических системах применяются такие виды фанкойлов:

  • кассетные;
  • канальные;
  • бескорпусные;
  • консольные (настенные).

Перечисленные агрегаты имеют конструктивные различия, влияющие на способ установки, но принцип работы остается неизменным.

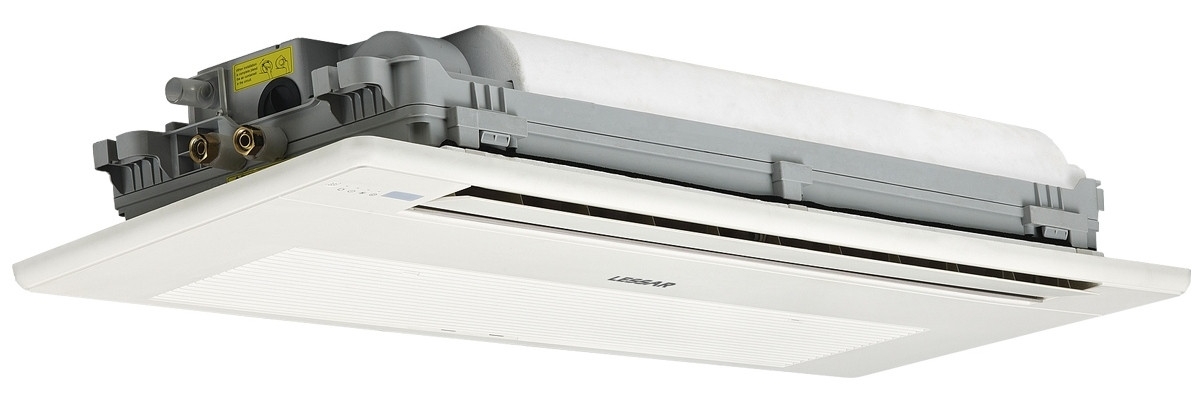

Кассетный

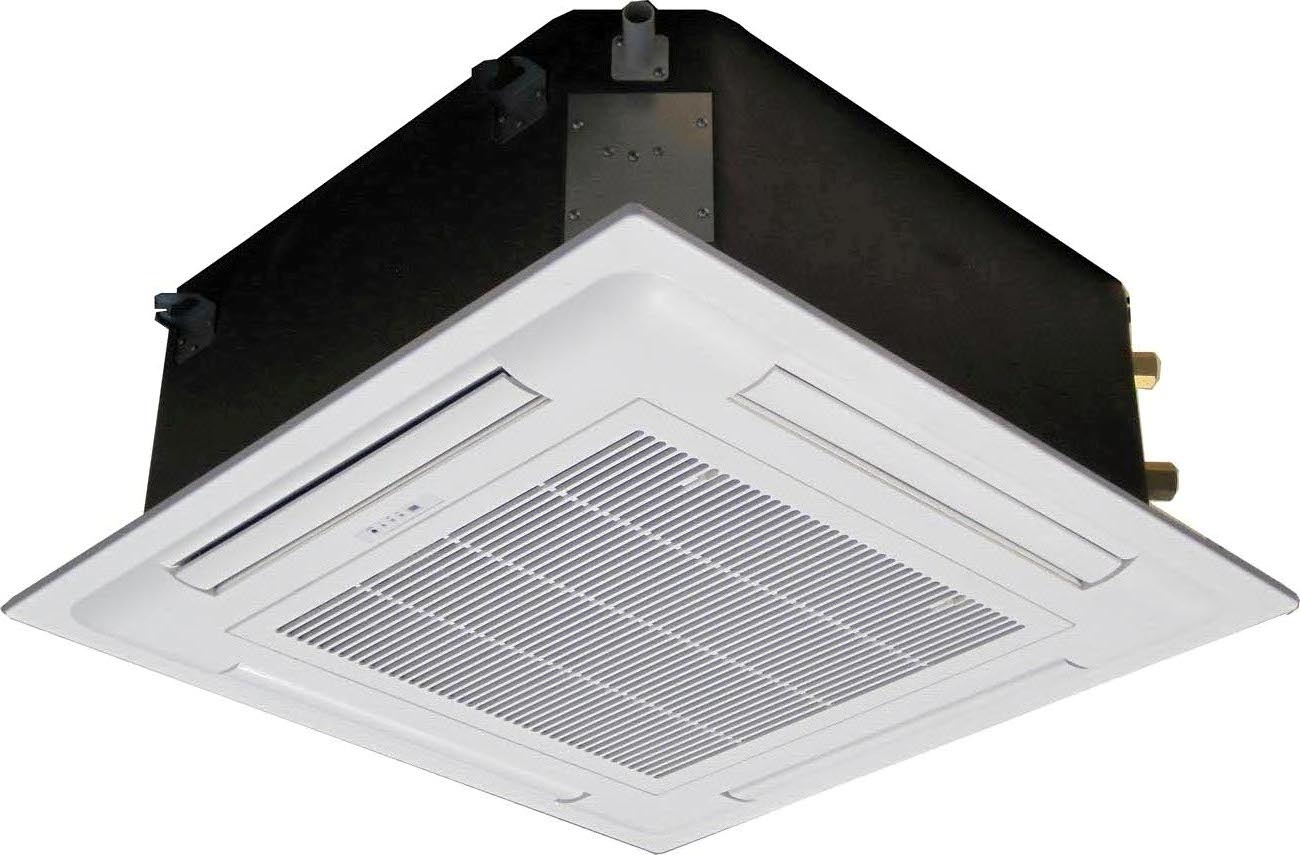

система вентиляцииКассетные (потолочные) агрегаты применяются в зданиях любого назначения, где есть подвесные потолки. В пространстве за ними прячется корпус, на виду остается только нижняя панель, распределяющая обработанный воздух в 4 направлениях.

Большинство производителей стараются выдерживать размеры блоков, сопоставимые с ячейкой подвесного потолка (60 х 60 см), например, 70 х 70 см или 120 х 70 см. Основные элементы фанкойла указаны в перечне:

  • Центробежный вентилятор. Забор воздуха из помещения устроен так, чтобы с его помощью охлаждать работающий электродвигатель.
  • Теплообменник — змеевик из медной трубки с насаженными ребрами из алюминия. Передает тепловую энергию от воды проходящему воздуху.
  • Пылевой фильтр.
  • Поддон, улавливающий конденсат из теплообменного узла.
  • Насос, откачивающий конденсат из поддона в канализацию по сигналу датчика уровня.
  • Электродвигатель, отвечающий за поворот воздушных заслонок.
  • Блок управления.

Кассетные блоки производятся двух– и четырехтрубными (двухконтурными). Существуют модели с патрубком для подмешивания свежего воздуха с улицы. К нему присоединяется воздуховод, выходящий под потолками наружу.

Когда регулирования производительности вентилятора недостаточно, чтобы снизить интенсивность нагрева/охлаждения, в аппарате устанавливается двухходовой клапан, уменьшающий расход теплоносителя по команде контроллера.

Цена фанкойла мощностью 3 кВт известного производителя General Climate стартует от 500 у. е. Самый маломощный фанкойл (5 кВт) от именитого Daikin обойдется в 1100 у. е.

Канальный

Как явствует из названия, данный тип фанкойлов предназначен для монтажа внутрь вентиляционных каналов, подающих приточный воздух. Канальные блоки имеют такие особенности:

  • посредством сети воздуховодов могут обслуживать несколько помещений;
  • снабжаются более мощным центробежным вентилятором, способным преодолеть сопротивление этой сети;
  • устанавливаются скрыто за фальшпотолками либо фальшстенами, в производственных цехах могут ставиться открыто;
  • подают как свежий, так и очищенный рециркуляционный воздух или их смесь;
  • комплектуются двухтрубными и четырехтрубными теплообменниками, подключаемыми к различным типам СКВ;
  • управление канальными блоками осуществляется дистанционным пультом.

За фальшстены ставятся аппараты вертикального типа, за подвесные потолки — горизонтального.

От фанкойлов, скрытых за облицовкой, необходимо организовывать отвод конденсата в местную канализацию. Из-за повышенного уровня шума блоки с высоконапорными вентиляторами принято ставить в технических помещениях либо принимать меры по шумоизоляции агрегата.

От фанкойлов, скрытых за облицовкой, необходимо организовывать отвод конденсата в местную канализацию. Из-за повышенного уровня шума блоки с высоконапорными вентиляторами принято ставить в технических помещениях либо принимать меры по шумоизоляции агрегата.

Стоимость канального фанкойла мощностью 2 кВт (по холоду) от бренда General Climate составляет 300 у. е., самый мощный агрегат в линейке (26.5 кВт) обойдется в 1500 у. е.

Бескорпусный

Эти фанкойлы схожи с канальными скрытым способом установки и не снабжаются наружным кожухом, все детали крепятся на раме.

Агрегаты предлагаются в 2 исполнениях — горизонтальном и вертикальном. Предназначены они для подачи нагретого либо охлажденного воздуха в одной точке, так как оборудованы малошумным вентилятором небольшой мощности (от 50 до 100 Вт). В остальном устройство и функции идентичны канальным блокам.

Цена бескорпусных фанкойлов известного бренда Carrier стартует от 370 у. е. (1.5 кВт по холоду), стоимость более мощной модели (6.4 кВт) составит до 600 у. е.

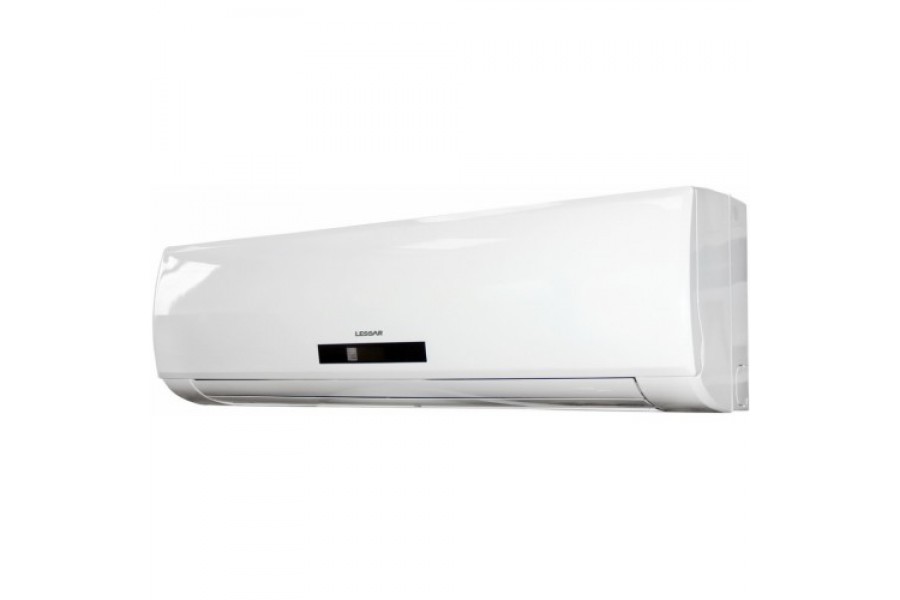

Настенный

Консольный (настенный) блок отличается от прочих такими особенностями:

  • монтируется открыто на стену либо ставится на пол под оконным проемом и в других местах;
  • снабжен декоративным корпусом;
  • применяется для работы в 2 режимах — обогрев и охлаждение.

В остальном это все тот же бескорпусный фанкойл, облаченный в красивую упаковку. Дополнительный плюс консольных агрегатов — простота и быстрота монтажа.

Цена изделия холодопроизводительностью 1.5 кВт (бренд Carrier) составляет 400 у. е., за климатический блок 6.4 кВт придется отдать 640 у. е.



Системы кондиционирования с применением фанкойлов — это в первую очередь удобная эксплуатация и оптимальные параметры микроклимата внутри помещений в течение всего года.

Но, финансовая выгода от их использования становится заметной в зданиях средней и большой площади — от 300 м2. С другой стороны, устанавливая СКВ с фанкойлами в небольшой дом, вы вкладываете средства в собственный комфорт и здоровье.
