Водяное отопление — это способ отопления помещений с помощью жидкого теплоносителя (воды, или антифриза на водяной основе). Передача тепла в помещение производится с помощью радиаторов, конвекторов, регистров труб. В отличие от парового отопления, вода находится в жидком состоянии, а значит имеет более низкую температуру. Благодаря этому водяное отопление более безопасно.

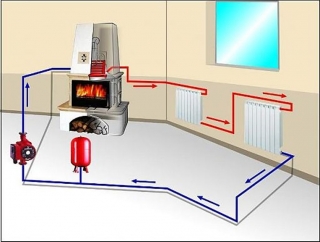

Принцип работы достаточно прост и понятен: тепло генерируется в специальном котле и уже от него по замкнутой цепи горячая вода по трубам подается в отопительные приборы. Но это общий принцип.

В зависимости от способа нагрева (газ, электричество и тд.), способа циркуляции, используемых систем обогрева, а также других характеристик водяное отопление подразделяется на множество видов. Именно эту тему мы и раскроем подробным образом в нашей статье.

​

Плюсы и минусы водяных отопительных систем

Любая система отопления имеет достоинства и некоторые особенности, с которыми нужно ознакомиться заранее, чтобы в дальнейшем не возникло внештатных ситуаций.

К положительным моментам можно отнести:

• вся разводка по дому сводится в одно место и подсоединяется к котлу. Это намного удобнее, чем устанавливать обогреватель или печь в каждом помещении;
• умеренная температура теплоносителя. При максимальной возможности 100°C, температура батарей не превышает +60°C, в системе водяных полов — не выше +40°C. Это препятствует подгоранию пыли и возникновению ожогов при контакте, обогрев помещений мягкий и комфортный.

​

К особенностям водяного отопления в частном доме можно отнести:

• предварительный монтаж всей трубной разводки, что увеличивает стоимость ресурса;
• риск замерзания теплоносителя в случае нерегулярного или сезонного использования. Нужно либо сливать воду на время отсутствия жильцов, либо поддерживать обогрев все холодное время, либо заливать антифриз;
• риск протечек.

Все водяные системы отопления дома можно разделить на две группы: с использованием естественной или принудительный циркуляцией воды.

Отопление с естественной циркуляцией

Системы с естественной циркуляцией или как их еще называют самотечные применяются довольно давно. Из самого названия мы понимаем, что работают они без помощи специальных приборов (насосов), а их работа происходит в силу природных физических закономерностей.

​

Все мы наверное помним еще из школьных уроков физики, что нагретая жидкость или газ всегда движутся вверх. Как раз этот принцип и лежит в основе такого отопления. Нагреваясь в котле, вода начинает свое движение вверх по трубам. Достигнув самого дальнего отопительного прибора, начинает спускаться вниз обратно к котлу, где снова нагревается и циркулирует вверх.

При монтаже системы с самоциркуляцией обязательно создается уклон на участке обратного хода воды. А на подаче теплоносителя, в самой высшей точке системы требуется установить расширительный бачок, который будет осуществлять функцию буфера, компенсирующего увеличение объема жидкости.

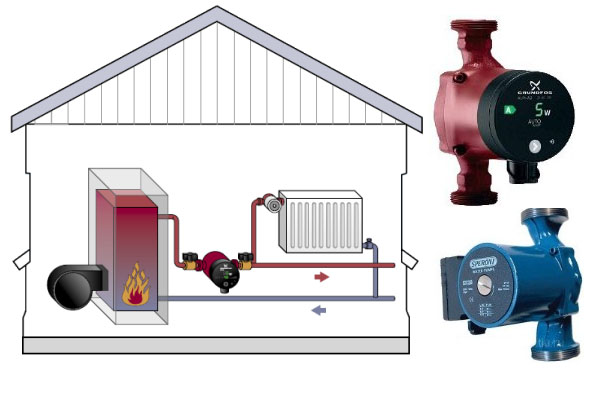

Отопление с принудительной циркуляцией

​

Итак, мы видим, что системы с естественной циркуляцией жидкости имеют ряд довольно весомых минусов. Альтернативой им являются системы с принудительной циркуляцией, в которой используется дополнительное оборудование, усиливающее подачу теплоносителя в системе. А именно циркуляционный насос.

Да, такой вид водяного отопления дома будет более затратным и сложным, но зато вы получаете множество преимуществ:

• Возможность отапливать большое помещение. Мы уже говорили, что естественная циркуляция не годится для больших домов. Если вы владелец как раз такого, то ваш вариант только система с принудительной циркуляцией.
• Усложнение системы. Установив насос, вы не зависите от такого показателя, как давление. Поэтому то, что было препятствием в самотечной системе — не проблема в принудительной. Так, например, теперь вы можете увеличить количество изгибов труб, если того требует планировка вашего дома.
• Использование труб меньшего размера. Согласитесь, аккуратный внешний вид отопительной системы не последний показатель, на который стоит обратить внимание.
• Меньшая зависимость качества отопления от наличия воздуха в системе. При самоциркуляции попадание воздуха в систему в значительной мере затруднило бы транспортировку теплоносителя по трубам. Принудительная система решает эту проблему, но в случае установки металлических труб следует применять специальные расширительные бачки со спускниками воздуха и предохранителями, дабы избежать коррозии системы.
• Возможность использования более износостойких и легких пластиковых труб.
• Возможно скрытого монтажа труб. Вы можете без проблем прятать трубы в стяжку и стен.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

​



Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею, а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

​

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет! Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

Нормы и требования к автономному отоплению

Перед проектированием отопительной конструкции необходимо заглянуть в СНиП 2.04.05-91, где изложены основные требования к трубам, обогревательным приборам и запорной арматуре.

Общие нормы сводятся к тому, чтобы обеспечить в доме комфортный микроклимат для проживающих в нем людей, правильно оборудовать систему отопления, предварительно составив и утвердив проект.

Многие требования сформулированы в виде рекомендаций в СНиП 31-02, который регламентирует правила строительства одноквартирных домов и обеспечения их коммуникациями. Отдельно оговариваются положения, связанные с температурой:

• параметры теплоносителя в трубах не должны превышать отметки +90ºС;
• оптимальные показатели находятся в рамках +60-80ºС;
• температура наружной поверхности нагревательных приборов, находящихся в зоне прямого доступа, не должна превышать 70ºС.

​

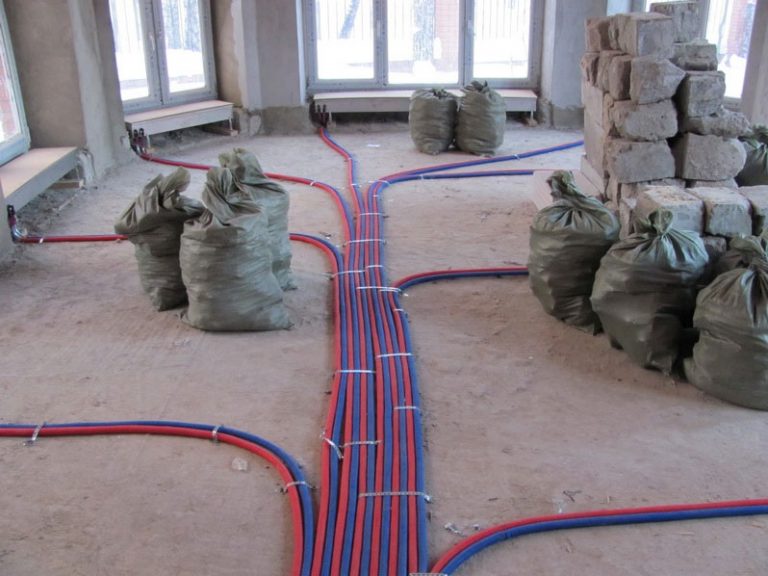

Трубопроводы систем отопления рекомендовано устраивать из латунных, медных, стальных труб. В частном секторе преимущественно используются полимерные и металлопластиковые трубные изделия, допущенные к применению в строительстве.

Способ прокладки отопительного трубопровода может быть:

• Открытым. Предполагает прокладку по строительным конструкциям с креплением клипсами и хомутами. Допускается при устройстве контуров из металлических труб. Использование полимерных аналогов разрешено, если исключается их повреждение от термического или механического воздействия.
• Скрытым. Предполагает прокладку трубопроводов в штробах или каналах, выбранных в строительных конструкциях, в плинтусах или за защитно-декоративными экранами. Замоноличивание контура допускается в постройках, рассчитанных минимум на 20 лет эксплуатации и при сроках службы труб не менее 40 лет.

В приоритете открытый способ прокладки, потому что проектирование трассы трубопровода должно предусматривать свободный доступ к любому элементу системы для проведения ремонта или замены. Трубы скрывают в редких случаях, только тогда, когда подобное решение продиктовано технологической, гигиенической или конструктивной необходимостью, например при устройстве «теплых полов» в бетонной стяжке.
