Монтаж ЦТП

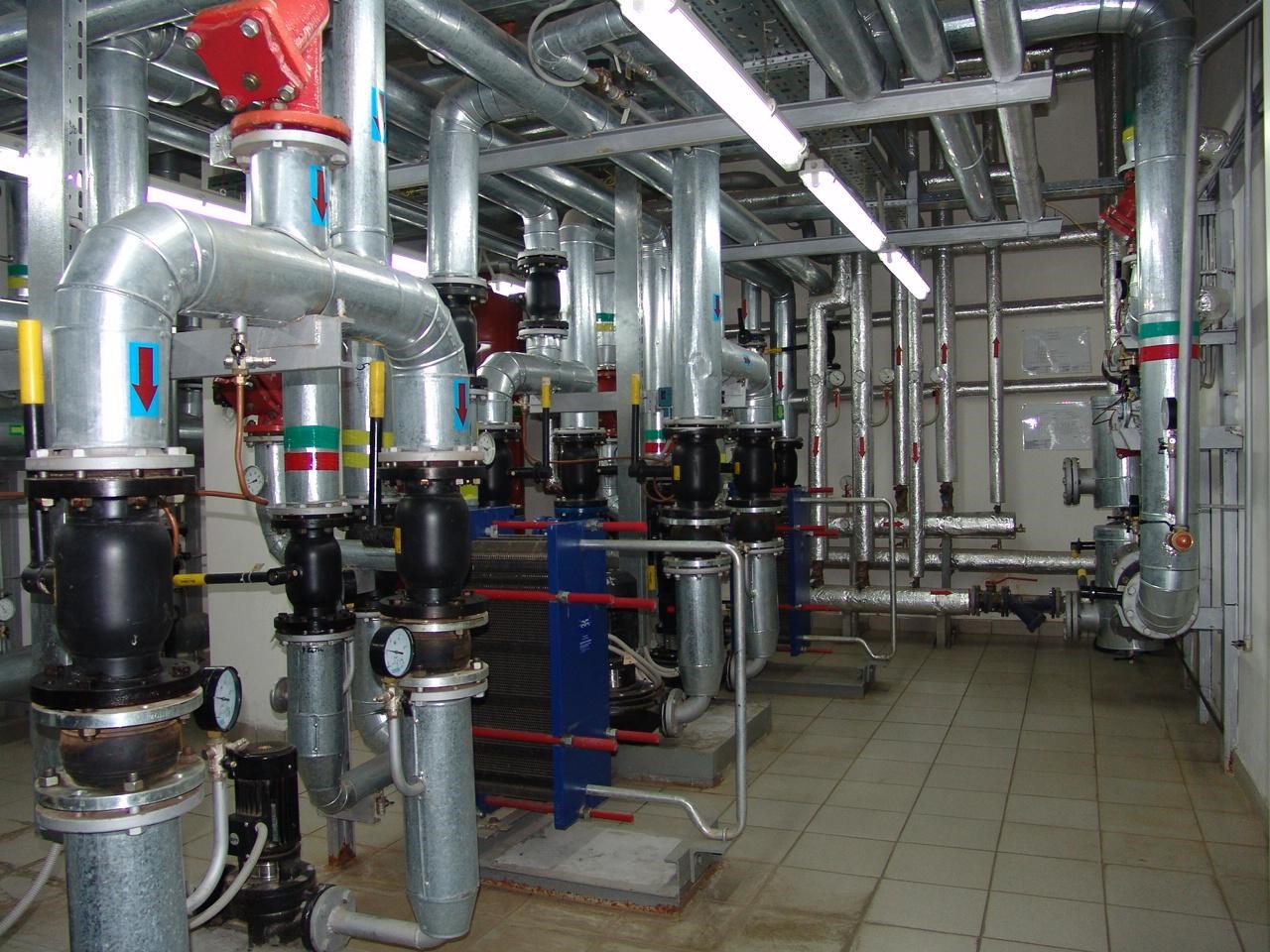

Монтаж центрального теплового пункта, изоляционные и электротехнические работы должны производиться специализированной монтажной организацией в соответствии с проектом, разработанным проектной организацией и согласованным в установленном порядке в органах надзора РФ.

Монтажная организация должна иметь соответствующие разрешения на ведение такого рода деятельности и персонал с соответствующей профессиональной подготовкой, а также должна ознакомиться с настоящим руководством по эксплуатации и инструкциями, паспортами и руководствами по эксплуатации, входящего в состав центрального теплового пункта оборудования.

Монтаж элементов центрального теплового пункта должен производиться с использованием надлежащего инструмента и соблюдением соответствующих правил и мер безопасности при монтаже, регламентируемых нормами и правилами РФ.

Монтаж центрального теплового пункта осуществляется на подготовленном бетонном основании. Монтаж ЦТП следует начинать с установки разъединенного или демонтированного при транспортировке оборудования и узлов.

Монтаж узлов и оборудования производится согласно заводских маркировок на этих узлах и оборудовании, и/или согласно схем и чертежей, прилагаемых к техническому паспорту.

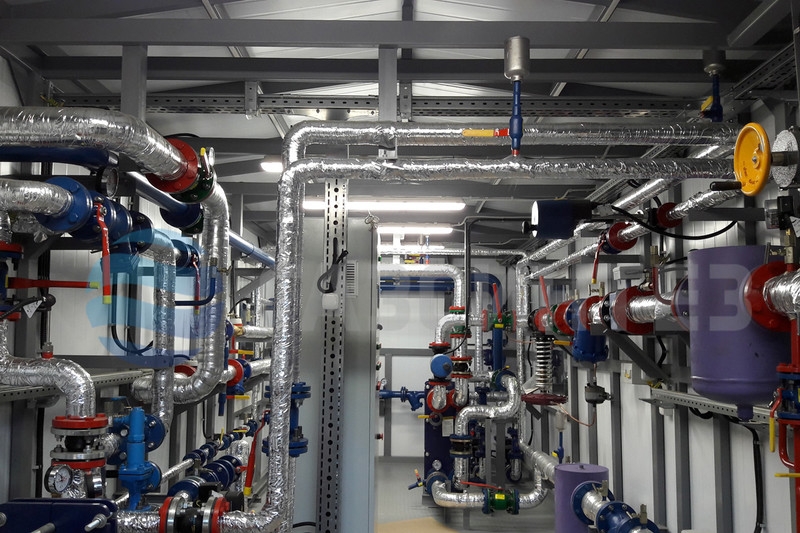

Следует проверить, и при необходимости, подтянуть все крепежные соединения теплового пункта, которые могут ослабиться при транспортировке. После чего входные и выходные патрубки теплового пункта подсоединяются к инженерным системам.Монтаж центрального теплового пункта контейнерного исполнения заключается в стыковке блоков-модулей (при поставке более одного блока) и присоединением разъемных соединений между блоками с последующей доработкой здания теплового пункта (монтаж надстроек, доборных элементов и пр.).

Присоединения следует производить строго в соответствии с заводской маркировкой, указанной на вводах-выводах теплового пункта, а также прилагаемыми техническому паспорту схемами и чертежами.

Затяжка фланцевых соединений должна производиться равномерно по всему периметру.Необходимо внимательно следить за тем, чтобы была исключена возможность передачи больших механических усилий при монтаже или из-за теплового удлинения трубопроводов на элементы конструкции блоков, кроме рамы, и, в особенности, на присоединительные патрубки теплообменников.

При сварке трубопроводов смещение внутренних кромок не должно превышать значений, установленных нормативной документацией.

Затяжка соединений с дисковыми поворотными затворами должна производиться при полном открытии последних.

Трубопроводы и оборудование теплового пункта после окончания монтажа должны быть испытаны, при необходимости, основными методами неразрушающего контроля в соответствии с требованиями «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» и подвергнуты гидравлическому испытанию. После успешного испытания для трубопроводов, арматуры, оборудования и фланцевых соединений должна предусматриваться тепловая изоляция, обеспечивающая температуру на поверхности теплоизоляционной конструкции, расположенной в рабочей или обслуживаемой зоне помещения, для теплоносителей с температурой выше 100 °С — не более 45 °С, а с температурой ниже 100 °С — не более 35 °С. Температура на поверхности тепловой изоляции трубопроводов, расположенных за пределами рабочей или обслуживаемой зоны, не должна превышать температурных пределов применения материалов покровного слоя, но не выше 75 °С. Проектирование тепловой изоляции ведется согласно СНиП РФ «Тепловая изоляция оборудования и трубопроводов». При обосновании допускается тепловую изоляцию трубопроводов, арматуры, оборудования и фланцевых соединений не предусматривать.

Подключение к электроснабжению должно производиться в соответствии с прилагаемыми электрическими схемами, с «Правилами технической эксплуатации электроустановок потребителей» и «Правилами устройства электроустановок» (ПУЭ). Сечение электрических проводов и кабелей должно соответствовать мощности присоединяемых устройств.В зависимости от назначения трубопроводов и параметров среды поверхность трубопроводов или тепловой изоляции должны быть окрашены в соответствующий цвет и иметь маркировочные надписи в соответствии с требованиями ПБ 10-573-03 «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды».

Электрические шкафы и шкафы автоматики поставляются в собранном и готовом к подключению виде.

В случае поставки центрального теплового пункта с электрическими шкафами и шкафами управления, смонтированными непосредственно на рамах узлов теплового пункта, или в случае поставки теплового пункта в контейнерном исполнении, монтаж кабель-каналов и лотков, частичная прокладка кабелей и проводов, частичное электроподключение электрооборудования и датчиков, внешние электроподключения в щитах выполнены в заводских условиях. Монтаж по месту заключается в установке переходных мостиков кабель-каналов и лотков, прокладка по лоткам и кабель-каналам и подключение свободных концов кабелей и проводов от щитов и электрооборудования к клеммникам электрооборудования, датчиков или клеммным коробкам, монтаж и подключение датчика наружной температуры, подключение щитов к электросетям и пр.

В случае поставки электрических шкафов и шкафов управления отдельно от оборудования и узлов центрального теплового пункта (ЦТП) прокладка кабель-каналов и лотков и все электроподключения выполняются по месту. Все металлические нетоковедущие части теплового пункта должны быть заземлены согласно «Правилами технической эксплуатации электроустановок потребителей»

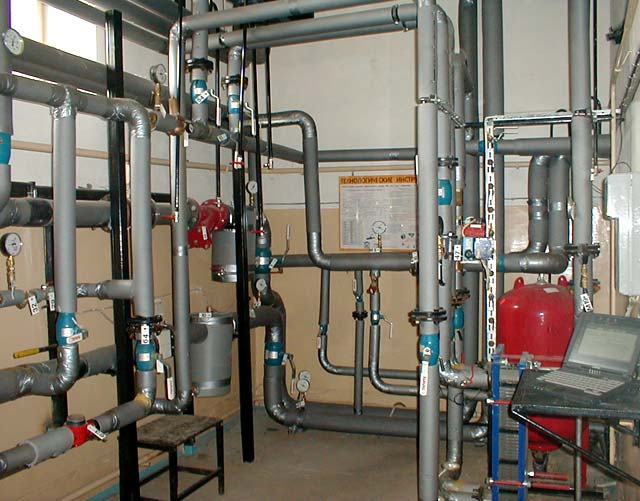

Этапы монтажа тепловых пунктов (ЦТП)

• Узел ввода

При монтаже ИТП или ЦТП в первую очередь нужно оборудовать узел ввода, обеспечивающий распределение теплоносителя (как правило, воды) из теплосети между остальными узлами теплового пункта. Узел ввода оснащается запорной арматурой (шаровыми кранами), а так же сетчатым фильтром. В закрытых системах сетчатый фильтр монтируется только на подающем трубопроводе, а в открытых - на подающем и обратном. Для защиты сетчатого фильтра от повреждения перед ним допустима установка грязевика.

• Узел учета

После завершения монтажа узла ввода на него устанавливается прибор учета тепловой энергии потребляемой абонентами или как его еще называют узел учета. Узел учета является обязательной частью оборудования ТП. На основании данных полученных от расходомеров и преобразователей прибор учета рассчитывает теплопотребление. Величина теплопотребления используется как для расчетов с поставщиком теплоснабжения, так и для управления тепловыми системами потребителей (например, для автоматического ограничения теплопотребления).

• Узел согласования давления

Следующим этапом монтажа ТП является установка узла согласования давления. Оборудование узла выполняет ряд функций обеспечивающих стабильную работу как самого теплового пункта, так и систем отопления и горячего водоснабжения обслуживаемых объектов. Основной задачей данного узла является поддержание давления в различных системах и коммуникациях на необходимом уровне, а так же предотвращение аварий, возникающих из-за перепадов давления.

После того как произведен монтаж оборудования перечисленного выше можно приступать к установке узлов подключения инженерных систем

• Узел подключения горячего водоснабжения

Существуют два основных способа приготовления воды для ГВС – открытый и закрытый, в зависимости от выбранного способа в ТП монтируют соответствующее оборудование.

При закрытой схеме для нагрева водопроводной воды в тепловом пункте устанавливают скоростные водоподогреватели представляющие собой трубчатые или пластинчатые теплообменники.

При открытом способе, вода из теплосети поступает непосредственно в систему горячего водоснабжения. Для того чтобы температура воды в системе соответствовала принятым санитарным нормам в ИТП или ЦТП монтируют специальное оборудование предназначенное для смешивания воды из подающего и обратного трубопровода – трехходовой смесительные клапан либо проходной регулирующий клапан.

Выбор того или иного способа зависит от принятой в районе строительства схемы теплоснабжения.

• Узел подключения отопительной системы

В зависимости от типа подключения в ТП производят монтаж различного оборудования.

Зависимое подключение системы отопления более простое, так как устанавливается меньше оборудования. При данном типе подключения основным элементом узла будет насос обеспечивающий автоматизацию и возможность использования в системе радиаторов с терморегуляторами. Преимуществом данной схемы является простота монтажа и невысокая стоимость оборудования, а так же сохранение отопления при отключении электроэнергии за счет давления в тепловой сети.

При независимой схеме подключения сетевая вода подается в теплообменник, в котором происходит нагрев теплоносителя для отопительной системы. В этом случае система отопления представляет собой отдельный контур, не подсоединенный напрямую к теплосети. Для того чтобы обеспечить циркуляцию теплоносителя в закрытом контуре в тепловом пункте устанавливают циркуляционный насос. Управление температурой при независимом типе подключения осуществляется за счет изменения расхода воды из теплосети через теплообменник. Преимуществами данного типа подключения является защищенность системы отопления от загрязнений присутствующих в воде из тепловой сети и скачков давления. Недостатком является зависимость от электричества, большое количество оборудования которое необходимо установить (теплообменник, циркуляционный насос) и его цена.

• Узел подпитки

Если проектом ТП предусмотрена независимая схема монтажа отопительной системы необходимо будет произвести монтаж узла подпитки. Оборудование узла подпитки – это расширительные баки обеспечивающие компенсацию колебаний объема теплоносителя при его нагреве и охлаждении.

• Системы автоматики и диспетчеризации

Последний этап монтажных работ

Последним этапом монтажных работ в ЦТП является установка устройств автоматизации и диспетчеризации. Электронные устройства автоматики позволяют контролировать различные параметры работы ТП и управлять всеми приборами и узлами теплового пункта. Зачет встроенных модулей связи можно объединять контролирующие и управляющие устройства в сеть. Это дает возможность внедрять любые алгоритмы работы ТП, например, автоматически изменять температуру теплоносителя в системе отопления в зависимости от температуры воздуха на улице, ограничивать поступление теплоносителя по сигналу прибора учета, автоматически поддерживать давление в системе на заданном уровне и многое другое.

Монтаж системы диспетчеризации в ЦТП позволяет осуществлять удаленный контроль и управление работой теплового пункта посредством ЛВС или Интернет.

После завершения монтажа в ЦТП проводятся пусконаладочные работы. Подробнее о вводе теплового пункта в эксплуатацию мы расскажем в отдельной статье.
