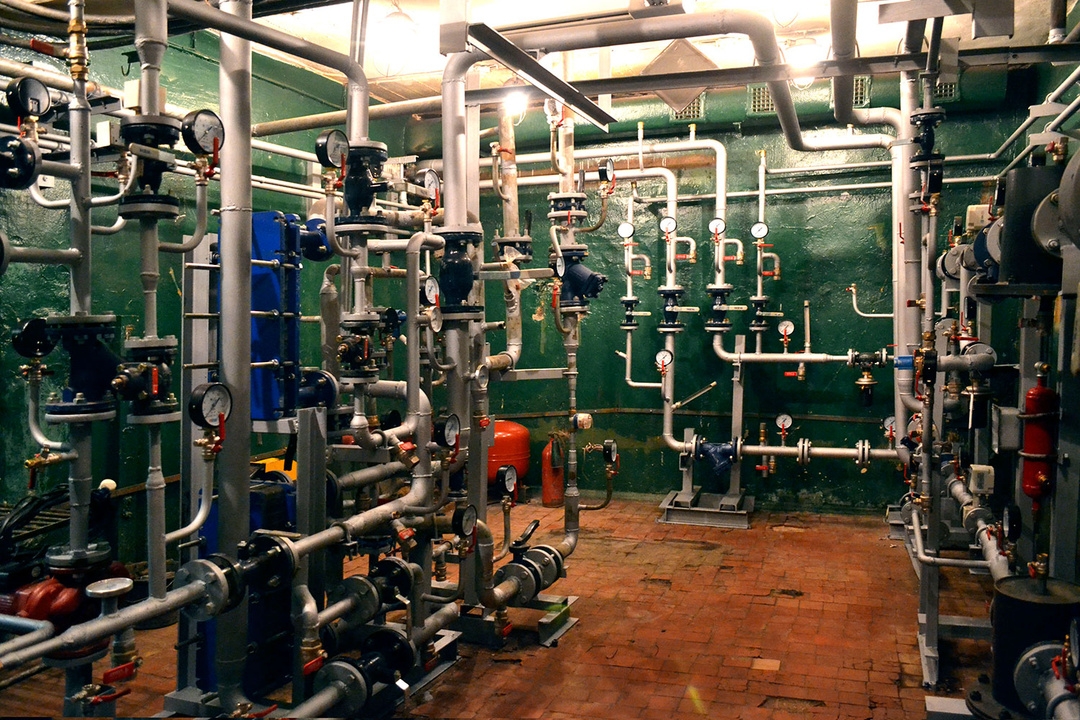

Тепловой пункт

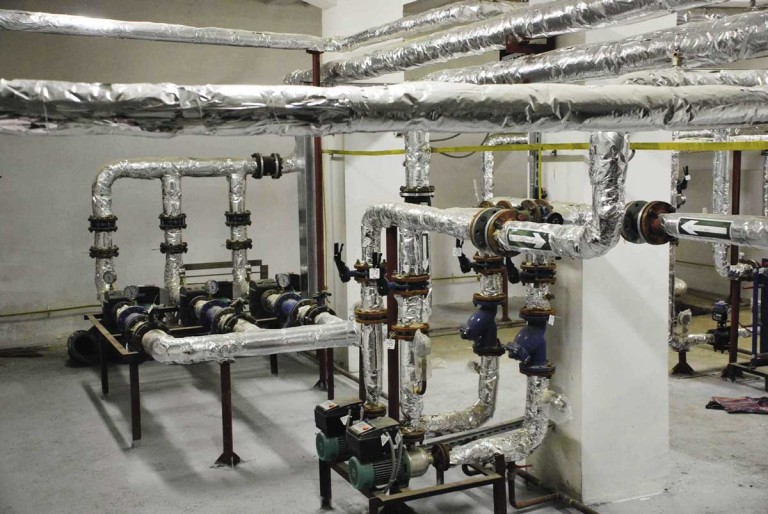

1. Индивидуальный тепловой пункт (ИТП или автоматизированный АИТП)

Эти устройства способны обслуживать, как целое здание, так и отдельные его части. Предназначены для обеспечения энергоресурсами (теплом, горячей водой) и вентиляцией жилые и производственные комплексы любого типа.

ИТП  монтируются для обслуживания многоквартирных домов и больших промышленных/производственных зданиий. Имеют мощность 50кВт-2МВт.

Преимущества АТП:

• строго дозируется поступление энергоносителей в помещение, что позволяет сэкономить до 15% от общих расходов на отопление (ведется учет);
• автоматически поддерживается заданная температура в помещении, давление воды, теплоносителей и наружного воздуха;
• уменьшается длина трубопровода и соответственно затраты на его покупку и укладку.

2. Центральный тепловой пункт (ЦТП)

Предназначен для круглогодичного обеспечения теплом и горячей водой нескольких совмещенных зданий. Включает в себя следующие установки:

• теплообменник (подбирается индивидуально для каждого проекта);
• насосы (отопительный, циркуляционный и противопожарный);
• механические счетчики тепла и воды;
• электронные измерительные приборы (КИП) и запорно-регулирующую арматуру.

3. Блочный/модульный тепловой пункт (БТП и МТП)

Представляет собой сложное заводское изделие, при помощи которого в самые сжатые сроки подсоединяется к теплосетям реконструируемых или новых зданий.

Преимущества: БТП и МТП уже оснащены всем необходимым для выполнения своих задач, являются полностью автоматизированными установками, компактны, просты в монтаже и помогают сэкономить до 20-30% тепла.

Устанавливая тепловой пункт, Вы получаете:

• полностью автоматизированную установку, работающую абсолютно бесшумно;
• снижение затрат на оплату теплоносителя, электроэнергии, обслуживающий персонал (ТП не нуждаются в постоянном контроле работы), ремонт и плановое обслуживание (эксплуатационные затраты снижаются на 50-60%);
• оборудование, которое можно установить даже в условиях ограниченного пространства (к примеру, в подвальном помещении);
• быстрый монтаж (осуществляется путем подсоединения только к внешним проводам).

Вы тоже хотите экономить на энергоресурсах и максимально эффективно ими пользоваться? Мы всегда готовы предоставить Вам бесплатную консультацию и помощь в вопросах выбора и особенностей теплового оборудования, а также разработаем и воплотим в жизнь даже самый сложный проект по инсталляции теплового пункта (АТП, ЦТП, ИТП, БТП, МТП) в любое здание или комплекс сооружений.

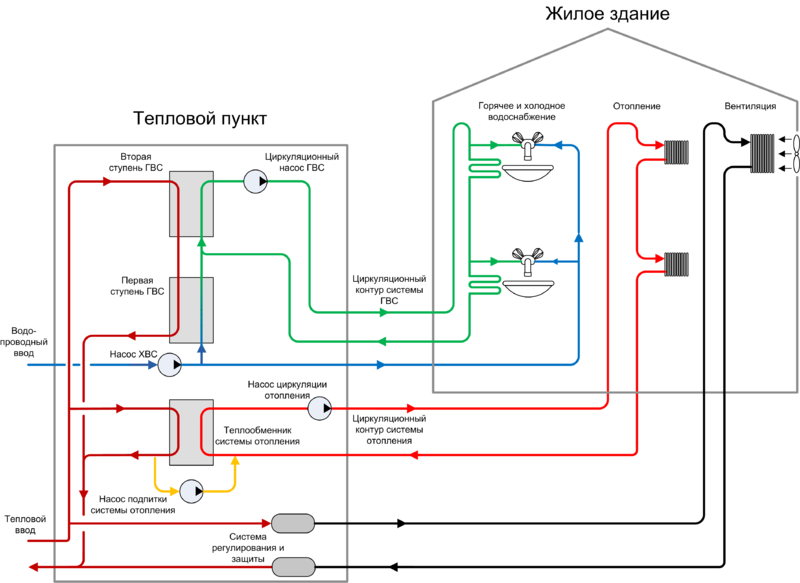

Принципиальная схема теплового пункта

Схема теплового пункта зависит, с одной стороны, от особенностей потребителей тепловой энергии, обслуживаемых тепловым пунктом, с другой стороны, от особенностей источника, снабжающего ТП тепловой энергией. Далее, как наиболее распространённый, рассматривается ТП с закрытой системой горячего водоснабжения и независимой схемой присоединения системы отопления.

Теплоноситель, поступающий в ТП по подающему трубопроводу теплового ввода, отдает свое тепло в подогревателях систем ГВС и отопления, а также поступает в систему вентиляции потребителей, после чего возвращается в обратный трубопровод теплового ввода и по магистральным сетям отправляется обратно на теплогенерирующее предприятие для повторного использования. Часть теплоносителя может расходоваться потребителем. Для восполнения потерь в первичных тепловых сетях на котельных и ТЭЦ существуют системы подпитки, источниками теплоносителя для которых являются системы водоподготовки этих предприятий.

Водопроводная вода, поступающая в ТП, проходит через насосы ХВС, после чего часть холодной воды отправляется потребителям, а другая часть нагревается в подогревателе первой ступени ГВС и поступает в циркуляционный контур системы ГВС. В циркуляционном контуре вода при помощи циркуляционных насосов горячего водоснабжения движется по кругу от ТП к потребителям и обратно, а потребители отбирают воду из контура по мере необходимости. При циркуляции по контуру вода постепенно отдает своё тепло и для того, чтобы поддерживать температуру воды на заданном уровне, её постоянно подогревают в подогревателе второй ступени ГВС.

Система отопления также представляет замкнутый контур, по которому теплоноситель движется при помощи циркуляционных насосов отопления от ТП к системе отопления зданий и обратно. По мере эксплуатации возможно возникновение утечек теплоносителя из контура системы отопления. Для восполнения потерь служит система подпитки теплового пункта, использующая в качестве источника теплоносителя первичные тепловые сети.

Тепловые пункты промышленных предприятий

Промышленное предприятие должно, как правило, иметь один центральный тепловой пункт (ЦТП) для регистрации, учета и распределения теплоносителя, получаемого из тепловой сети. Количество и размещение вторичных (цеховых) тепловых пунктов (ИТП) определяется размерами и взаимным размещением отдельных цехов предприятия. ЦТП предприятия должен быть размещен в отдельном помещении; на крупных предприятиях, особенно при получении кроме горячей воды также и пара, - в самостоятельном здании.

Предприятие может иметь цехи как с однородным характером внутренних тепловыделений (удельный вес в общей нагрузке), так и с разным. В первом случае температурный режим всех зданий определяется в ЦТП, во втором – различным и устанавливаться на ИТП. Температурный график для промышленных предприятий должен отличаться от бытового, по которому обычно работают городские теплосети. Для подгонки температурного режима в тепловых пунктах предприятий должны устанавливаться смесительные насосы, которые при единообразии характера тепловыделений по цехам могут быть установлены в одном ЦТП, при отсутствии единообразия – в ИТП.

Проектирование тепловых систем промышленных предприятий должно проводиться с обязательным использованием вторичных энергоресурсов, под которыми понимаются:

• отходящие от печей горячие газы;
• продукты технологических процессов (нагретые слитки, шлаки, раскаленный кокс и пр.);
• низкотемпературные энергоресурсы в виде отработавшего пара, горячей воды от различных охлаждающих устройств и производственные тепловыделения.

Для теплоснабжения обычно используются энергоресурсы третьей группы, которые имеют температуры в пределах от 40 до 130°С. Предпочтительным является их использование для нужд ГВС, поскольку эта нагрузка имеет круглогодичный характер.

При большой рассредоточенности цехов по территории предприятия желательно иметь систему диспетчерского контроля за параметрами сетевой воды в узловых точках тепловой сети и цеховых ИТП, что особенно необходимо при переменном характере тепловых нагрузок в течение суток, связанного со сменностью работы предприятий.
