Монтаж системы отопления

Прежде чем покупать материалы и готовиться к работе, сначала определитесь, какой тип системы отопления будете использовать, выберите подходящий для нее котел и радиаторы. После необходимо составить проект и лишь потом переходить к приобретению материалов и монтажу.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

• однотрубная;
• двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

• насос стоит денег, а значит, растут затраты на установку системы;
• увеличивается потребление электроэнергии, так как насос работает от электричества;
• если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

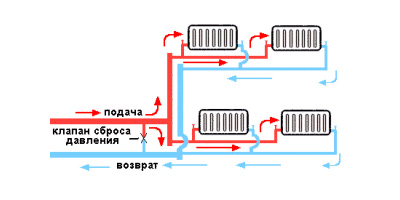

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

• коллекторной;
• лучевой.

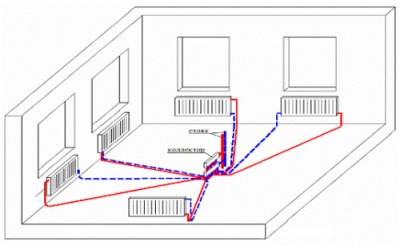

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

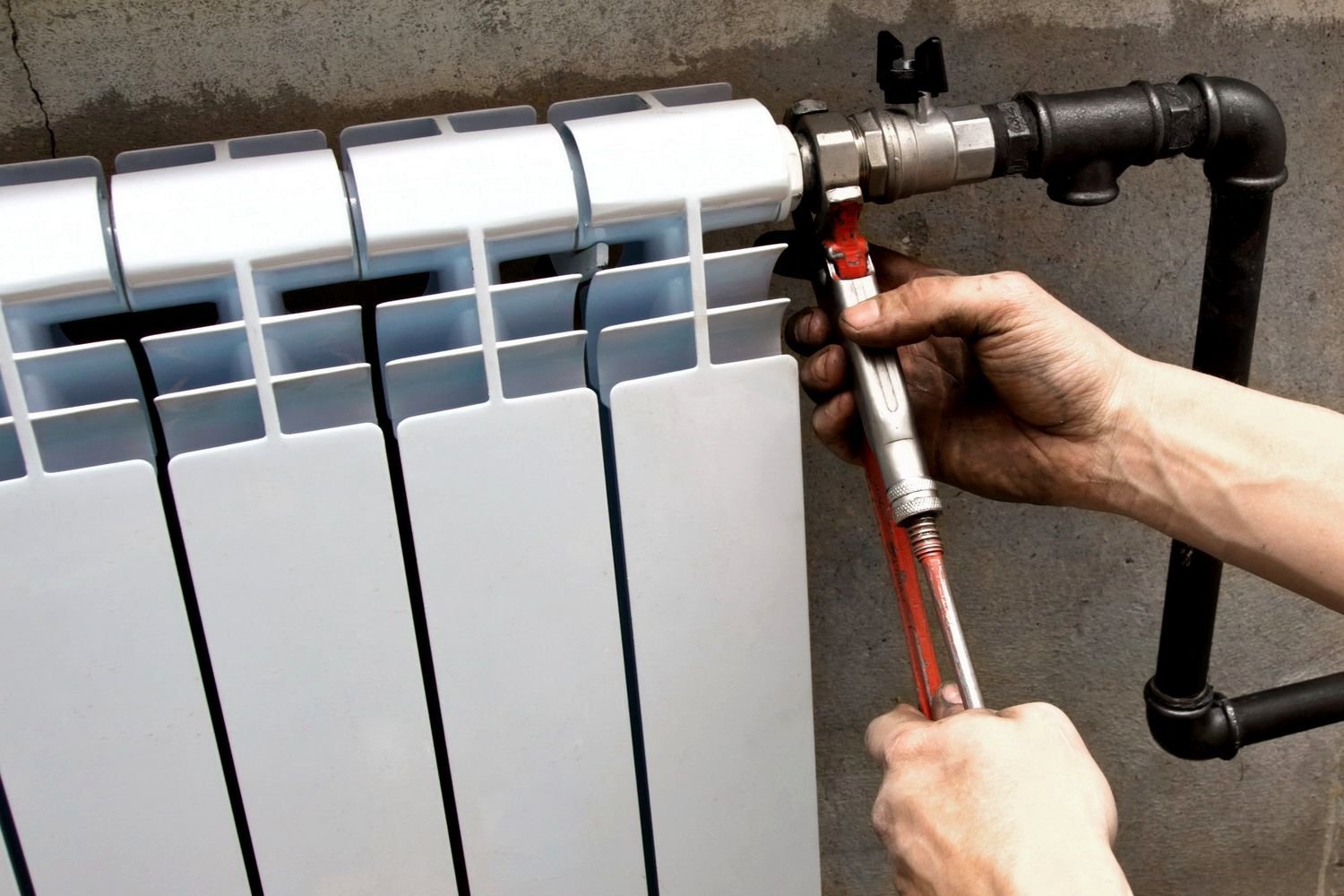

Монтаж системы отопления

Описание монтажных работ мы начнем с установки и обвязки котла. В соответствии с правилами агрегаты, чья мощность не превышает 60 кВт, могут устанавливаться в помещении кухни. Более мощные теплогенераторы должны располагаться в котельной. При этом для источников тепла, сжигающих разные виды топлива и имеющих открытую камеру сгорания, нужно обеспечить хороший приток воздуха. Также требуется устройство дымохода для отвода продуктов горения.

Для естественного движения воды монтаж котла рекомендуется выполнять таким образом, чтобы его патрубок обратки находился ниже уровня радиаторов первого этажа.

Место, где будет находиться теплогенератор, необходимо выбирать с учетом минимально допустимых расстояний до стен или другого оборудования. Обычно эти промежутки указаны в руководстве, прилагаемом к изделию. Если этих данных нет, то придерживаемся таких правил:

• ширина прохода с лицевой стороны котла – 1 м;
• если не нужно обслуживать агрегат сбоку или сзади, то оставляем промежуток 0.7 м, в противном случае – 1.5 м;
• расстояние до ближайшего оборудования – 0.7 м;
• при размещении двух котлов рядом между ними выдерживается проход 1 м, друг напротив друга – 2 м.

Примечание. При монтаже настенных источников тепла боковые проходы не нужны, надо соблюсти только просвет спереди агрегата для удобства обслуживания.

Подключение котла

Следует отметить, что обвязка газовых, дизельных и электрических теплогенераторов практически одинакова. Тут надо учитывать, что подавляющее большинство настенных котлов оборудовано встроенным циркуляционным насосом, а многие модели – и расширительным баком. Для начала рассмотрим схему подключения простого газового или дизельного агрегата:

На рисунке изображена схема закрытой системы с мембранным расширительным баком и принудительной циркуляцией. Этот способ обвязки встречается наиболее часто. Насос с байпасной линией и грязевиком находится на обратной магистрали, там же стоит расширительная емкость. Давление контролируется с помощью манометров, удаление воздуха из котлового контура происходит через автоматический воздухоотводчик.

Примечание. Обвязка электрического котла, не укомплектованного насосом, осуществляется по такому же принципу.

Когда теплогенератор снабжен собственным насосом, а также контуром для подогрева воды на нужды ГВС, разводка труб и монтаж элементов выглядит следующим образом:

Здесь показан настенный котел с принудительным нагнетанием воздуха в закрытую камеру сгорания. Для удаления дымовых газов служит двустенный коаксиальный газоход, выведенный на улицу горизонтально сквозь стену. Если топка агрегата – открытая, то нужен традиционный дымоход с хорошей естественной тягой. Как правильно установить дымоходную трубу из сэндвич – модулей, изображено на рисунке:

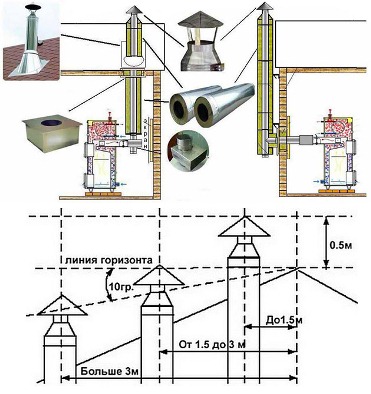

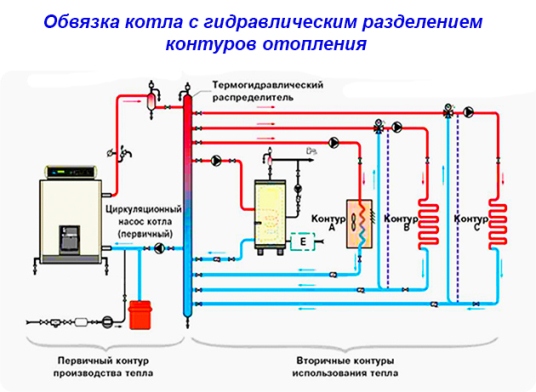

В загородных домах большой площади нередко приходится состыковывать котел с несколькими контурами отопления – радиаторным, теплыми полами и бойлером косвенного нагрева для нужд ГВС. В такой ситуации оптимальным решением будет задействовать гидравлический разделитель. Он позволит организовать независимую циркуляцию теплоносителя в котловом контуре и одновременно послужит распределительной гребенкой для остальных ветвей. Тогда принципиальная схема отопления двухэтажного дома будет иметь такой вид:

По этой схеме на каждом контуре отопления предусмотрен собственный насос, благодаря чему он работает независимо от остальных. Поскольку к теплым полам следует подавать теплоноситель с температурой не более 45 °С, на этих ветвях задействованы трехходовые клапаны. Они подмешивают горячую воду из основной магистрали тогда, когда снижается температура теплоносителя в контурах теплых полов.

С теплогенераторами на твердом топливе дело обстоит сложнее. Их обвязка должна учитывать 2 момента:

• возможный перегрев из-за инертности агрегата, дрова никак не удастся потушить быстро;
• образование конденсата при поступлении в котоловой бак холодной воды из сети.

Чтобы избежать перегрева и возможного закипания, циркуляционный насос всегда ставится на обратке, а на подаче сразу за теплогенератором должна стоять группа безопасности. Она состоит из трех элементов: манометра, автоматического воздухоотводчика и предохранительного клапана. Наличие последнего имеет решающее значение, именно клапан сбросит лишнее давление при перегреве теплоносителя. Если вы решили организовать отопление дома дровами, то нижеприведенная схема обвязки обязательна для исполнения:
