Инженерные системы производственного помещения
Инженерные системы производственного помещения с монтажом «под ключ» реализует по России компания «ИНТЕХ» (Москва). Чтобы получить КП на инженерные системы, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email

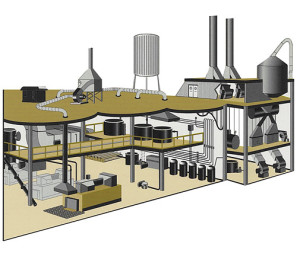

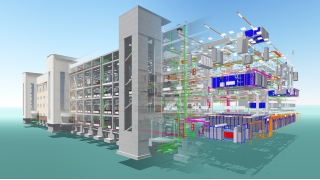

Инженерные системы производственного здания и его помещений призваны обеспечить нормальную жизнедеятельность предприятий путем обустройства коммуникаций. В зависимости от типа промышленности и технических характеристик рабочего процесса, подбираются индивидуальные инженерные системы.
Существует два типа систем: внутренние и наружные. Внутренние располагаются внутри объекта, а наружные, соответственно, локализируются за пределами самого здания.
Виды инженерных систем:
- системы водоснабжения и водоотведения;
- системы теплоснабжения, отопления;
- системы вентиляции и кондиционирования;
- системы водостока;
- системы электроснабжения.
Системы вентиляции производственных помещений: устройство, задачи
На предприятиях проводятся различные технологические процессы, при реализации которых в воздушное пространство цехов выделяется огромное количество вредных веществ.
Одной из главных задач промышленной вентиляции – удаление загрязненного воздуха, с замещением его на свежий воздух, поступающий извне помещения.
Прежде чем воздух поступит в помещение он проходит обработку. Под этим подразумевается процесс в рамках которого системой вентиляции производственного объекта охлаждает/нагревает, очищает, увлажняет поступающие с улицы воздушные массы.
Одновременно с этим при удалении загрязненного воздуха установка обязана отводить его не просто из помещения, а направляет его на определенную высоту, где происходит рассеивание, также может этот процесс производиться без выброса в атмосферу.
Для того чтобы обеспечить полноценный воздухообмен следует предусмотреть установку не только вытяжной, но и приточной. Что следует учитывать при проектировании:
- Степень запыленности;
- Выделяемое количество тепла;
- Поступление водяных паров;
- Наличие взрывоопасных и вредных аэрозолей и паров.
Исходя из назначения, функционального предназначения определяется классификация:
- Приточно-вытяжная с механическим (принудительным) побуждением;
- Естественная общеобменная.
Система водоснабжения: основные понятия и определения
Система водоснабжения промышленного предприятия представляет собой комплекс сооружений, оборудования и трубопроводов, обеспечивающих забор воды из природного источника, очистку и ее обработку, транспортирование и подачу воды потребителям требуемых расходов и качества.
В системах технического водоснабжения предусматриваются также сооружения и оборудование, необходимое для приема отработавшей воды и подготовки ее для повторного использования, а также станции очистки сточных вод.
Требования к качеству воды хозяйственно-питьевого назначения и воды, идущей на технические цели (технической воды) различны. Поэтому на большинстве промышленных предприятий сооружают отдельную объединенную систему хозяйственно-питьевого и противопожарного водоснабжения и отдельную систему технического водоснабжения.
В некоторых случаях, например, на предприятиях пищевой промышленности, где значительная доля воды должна соответствовать требованиям ГОСТ 2874-82 «Вода питьевая» создают единую систему водоснабжения. А на предприятиях с высокой пожароопасностью вынуждены создавать отдельные системы противопожарного водоснабжения.
Источники водоснабжения
Потребность предприятия в воде всех категорий удовлетворяется из природных источников, которые должны соответствовать следующим основным требованиям:
а) обеспечивать бесперебойное получение необходимого предприятию количества воды с учетом перспективы его развития;
б) подавать воду такого качества, которое в наибольшей степени отвечает требованиям потребителей или позволяет достичь его за счет простой и экологичной обработки исходной воды;
в) обеспечивать возможность подачи воды потребителям с наименьшей затратой средств;
г) обладать такой мощностью, чтобы расчетный отбор воды из него не нарушал сложившуюся экологическую систему.
Правильное решение вопроса о выборе источника водоснабжения для конкретного потребителя требует тщательного изучения и анализа водных ресурсов района, в котором расположен потребитель. Для водоснабжения промпредприятий используются поверхностные и подземные воды. Поверхностные источники – это реки, озера, реже моря; подземные источники – грунтовые и артезианские воды, и родники.

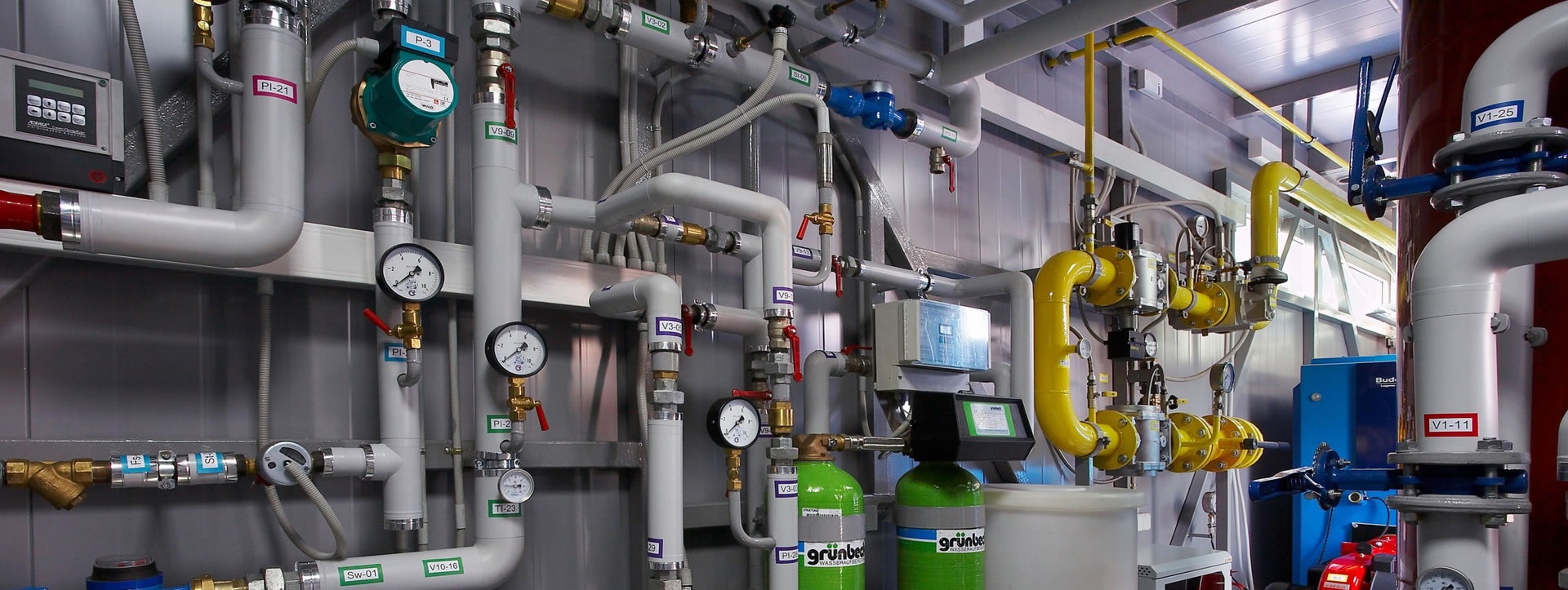

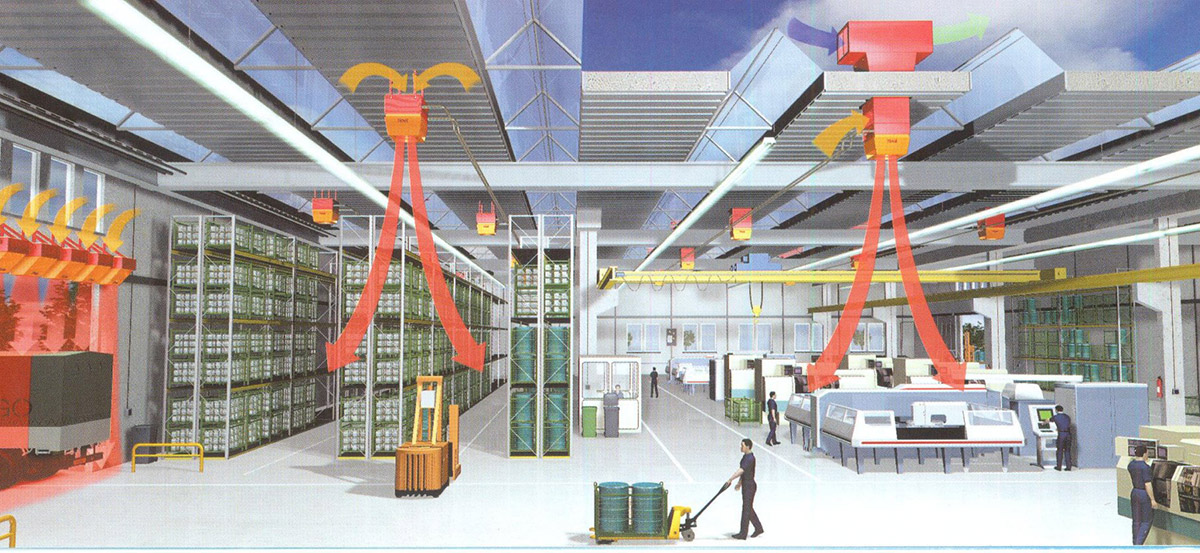

Требования к отоплению производственных помещений
При низких температурах отопление производственных помещений, как требует охрана труда, должно осуществляться в тех случаях, когда время пребывания там работников превышает 2 часа. Исключение составляют лишь помещения, в которых постоянное пребывание людей необязательно (например, редко посещаемые склады). Также не отапливают сооружения, нахождение внутри которых приравнивается к проведению работ вне зданий. Однако и здесь следует предусмотреть наличие специальных устройств для обогревания работающих.

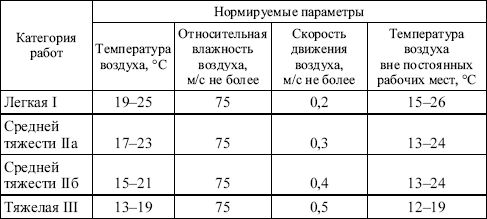

Охрана труда предъявляет к отоплению производственных помещений ряд санитарно-гигиенических требований:
- прогрев воздуха внутри помещений до комфортной температуры;
- возможность регулировать температуру за счет количества выделяемой теплоты;
- недопустимость загрязнения воздуха вредными газами и неприятными запахами (особенно для печного отопления производственных помещений);
- желательность совмещения отопительного процесса с вентиляцией;
- обеспечение пожарной и взрывобезопасности;
- надежность отопительной системы при эксплуатации и удобство в ремонте.
В нерабочее время температура в отапливаемых помещениях может быть снижена, но не ниже +5 °С. При этом производственное отопление должно обладать достаточной мощностью, чтобы к началу рабочей смены успеть восстановить нормальный температурный режим.
Система электроснабжения
Схемы электроснабжения промышленных предприятий делятся на схемы внешнего и внутреннего электроснабжения. Схемы электроснабжения выбираются из соображений надежности, экономичности и безопасности. Надежность определяется в зависимости от категории потребителей. Если в числе приемников или потребителей предприятия имеется хотя бы один, относящийся к первой категории, то количество источников питания должно быть не менее двух.
В зависимости от установленной мощности приемников электроэнергии различают объекты большой (75-100 МВт и более), средней (от 5-7 до 75 МВт) и малой (до 5 МВт) мощности. Для предприятий малой и средней мощности, как правило, применяют схемы электроснабжения с одним приемным пунктом электроэнергии (ГПП, ГРП, ТП). Если имеются потребители первой категории, то предусматривают секционирование шин приемного пункта и питание каждой секции по отдельной линии.
Наиболее дешевыми являются схемы с отделителями и короткозамыкателями.
Применение секционного выключателя обеспечивает автоматическое включение резерва (АВР), что позволяет использовать такую схему для потребителей любой категории по надежности.
Внутреннее и внешнее электроснабжение потребителей электроэнергии осуществляют с помощью радиальных, магистральных и смешанных схем питания.
Радиальными называют такие схемы, в которых электроэнергию от источника питания (электростанции предприятия, энергосистемы и так далее) передают непосредственно к ПС, без ответвлений на пути для питания других потребителей.
Радиальные схемы имеют большое количество отключающей аппаратуры и питающих линий. Эти схемы применяют только для питания достаточно мощных потребителей.
Магистральными называют такие схемы, в которых электроэнергию от источника питания передают к ПС не непосредственно, а с ответвлениями на пути для питания других потребителей. Как правило магистральные схемы обеспечивают присоединение пяти-шести ПС с общей мощностью потребителей электроэнергии не менее 5000-6000 кВА. Схемы характеризуются пониженной надежностью, имеют меньшее количество отключающих аппаратов, дают возможность более рационально скомпоновать потребителей.
Кондиционирование
В этом случае на производстве устанавливаются мощные системы, которые настраиваются специально для созданий благоприятного микроклимата. В настройках устанавливаются соответствующие параметры температуры воздуха, влажности и циркуляции внутри помещения. В трудных условиях труда с материалами повышенной загрязненности или опасности к установкам выдвигаются дополнительные требования, поскольку они должны обеспечить дополнительную ионизацию воздуха и очистку от бактерий.
На производстве кондиционирование используют в основном либо для поддержания необходимой влажности (когда например, работы осуществляются на прецизионном оборудовании), либо для обеспечения определенных санитарных условий. Как правило, такие возможности доступны только системам кондиционирования.
Системы вентиляции производственных помещений, основанные на кондиционировании воздуха, подразделяются на общие и местные. В системах общего типа установка устанавливается в специально выделенном для нее помещении, а приток и отток воздушных потоков осуществляется через воздуховодные каналы. При местном типе, установка для кондиционирования устанавливается непосредственно в цехе, и вентиляция осуществляется без воздуховодов.
Стоит отметить, что практика показала: данные установки вполне окупаются со временем, поскольку на производстве создается именно тот микроклимат, способствующий повышению работоспособности персонала. Улучшение условий труда сказывается не только на самочувствии, но и на производительности, которая вполне естественно становится выше.
Как показывает статистика сегодня, на производствах, где помещения имеют высокий уровень теплогазовыделений, все больше предприятий стали устанавливать именно данные установки. Только мощное оборудование способно обеспечить те условия комфортной работы в сложной рабочей обстановке.
