Инженерные системы частного дома
Инженерные системы частного дома с монтажом «под ключ» реализует для вас компания «ИНТЕХ» с гарантией в минимальные сроки. Чтобы заказать, позвоните по телефону в Москве: 7(495) 146-65-64. Отправить письменную заявку Вы можете на email
Комфортность проживания в частном доме напрямую зависит от того, как работают все инженерные системы и коммуникации — электро- и водоснабжение, система отопления и канализация. Причём, эффективность работы, долговечность и безаварийная эксплуатация «инженерки» напрямую зависит от её грамотного проектирования и качественного монтажа.
В рамках данной статьи мы ответим на следующие вопросы:
Инженерия в частном доме: с чего начинается планирование. На какие нюансы ввода канализации, водопровода и электрики нужно обратить внимание в первую очередь. Как конструктив дома влияет на особенности прокладки инженерии.
Разновидности инженерных систем для частных домов

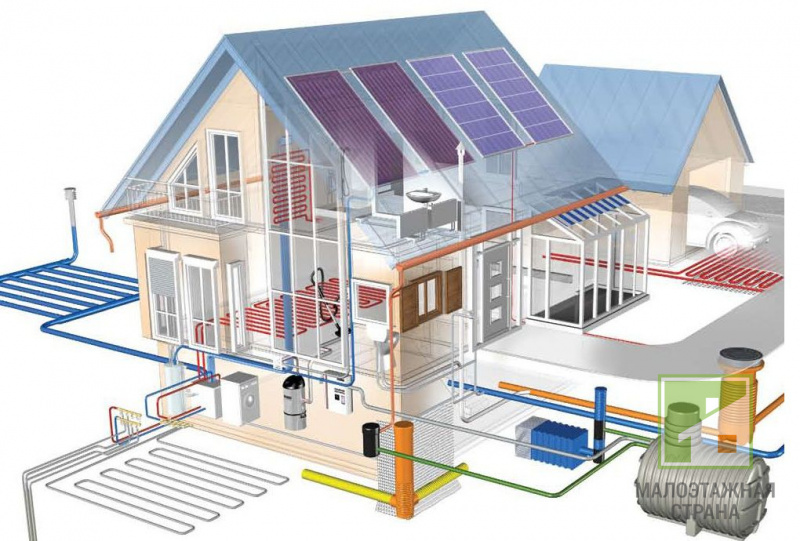

Инженерные системы, поддерживающие высокий уровень комфорта в частном доме, делятся на две основных категории — наружные и внутренние. инженерные коммуникации для загородных домов
Жителям городских квартир может показаться чем-то непривычным существование наружных коммуникаций в том виде, в котором они известны владельцам собственных загородных участков. Тем не менее, элементы наружных систем составляют основную долю в общей структуре инженерных коммуникаций загородного дома. К ним относятся:
- автономные источники воды (скважины, колодцы и. т. д.) и наружные элементы систем водоснабжения;
- системы очистки бытовых стоков, укомплектованные канализационными резервуарами (септиками), отводящими трубами и дренажными сооружениями;
- наружные элементы систем автономного электроснабжения, газопроводные магистрали, а также другие сооружения, имеющие соответствующее предназначение.
Внутренние инженерные коммуникации для загородных домов создаются по тем же принципам, что и системы жизнеобеспечения в городских квартирах. А их перечень знаком каждому из нас: системы вентиляции, отопления, электроснабжения и канализации, водопроводная разводка и внутренние элементы систем газоснабжения.
Планирование инженерных коммуникаций
Строительная практика показывает, что инженерные системы — это один из самых дорогостоящих компонентов в загородном доме. В зависимости от стоимости выбранного оборудования, способа его монтажа, а также вариантов прокладки коммуникаций, цена «инженерки» может составлять 25-40% от общей сметы на строительство дома. Поэтому любая ошибка, допущенная ещё на стадии выбора или прокладки инженерных систем, приведёт в будущем к необходимости переделок и дорогостоящему ремонту, выполнному опытными специалистами.
Запоминаем главное правило: выбору и монтажу инженерных систем загородного дома предшествует этап проектирования, который начинается с грамотного планирования.
Соблюдение данного принципа позволит избежать ошибок. Если в качестве фундамента выбрана монолитная плита, или в дальнейшем на базе ленточного фундамента планируется сделать полы по грунту, то место ввода коммуникаций в дом (вода, канализация) обязательно проектируется заранее. Иначе, после возведения коробки дома придётся ломать голову, где и как ввести инженерные сети, вплоть до переделки/сверления фундамента или выдалбливания технических отверстий в стяжке перфоратором.
В случае отсутствия достаточных денежных средств, можно смонтировать инженерные системы постепенно, растянув этот процесс на длительное время. Но закладные под водопроводные и канализационные трубы, электрику (если планируется подземный ввод) каналы, отверстия в фундаменте, перекрытиях и стенах предусматриваются заранее. Это позволит избежать значительных финансовых и трудовых затрат при дальнейшей работе по монтажу «инженерки».
Мы определились, что наш проектный документ — это база строительства инженерных коммуникаций. Теперь давайте разберем, как правильно всё распланировать. Для этого следует разбить свои действия на ряд последовательных шагов, двигаясь от общего к частному. Чтобы ничего не забыть, берём лист бумаги и записываем, что нам потребуется сделать, а именно:
Определить, где на участке будет строиться дом, располагаться хозяйственные постройки, гараж, а также колодец/скважина и септик, чтобы определить длину подводящих магистралей относительно существующих или планируемой инженерии в здании; Промерить расстояние от столба, от которого подводится электричество к коттеджу. Если расстояние превышает 25 м, то потребуется установка еще одного промежуточного столба, или, как вариант, можно осуществить подземный ввод электрокабеля в дом;
В зависимости от площади дома, тепловых потерь, способа отопления, точек водоразбора, количества жильцов и их предпочтений, прикидываем объём водо- и энергопотребления; Рассчитываем предполагаемую нагрузку от всех электропотребителей, т.к. от этих данных зависит выбор электропроводов и защитных устройств. Определяемся с местом в доме, где должен осуществиться монтаж оборудования; Рассчитываем, как прокладывать магистрали (открытым или закрытым способом в штробах), как они будут заводиться в помещения. Как осуществить проходку сквозь стены и перекрытия; В случае, если монтаж производится своими силами, выбираем материалы и оборудование для монтажа инженерных систем. Или, определившись со своими предпочтениями, заказываем проект в специализированной организации.
Это лишь общие, базовые данные, на основании которых можно сделать предпроектный эскиз инженерных сетей. Любая мелочь имеет значение. Если что-то упустить из вида, то впоследствии, задумав строиться дальше, сделать ландшафтный дизайн или возвести хозяйственную постройку, выяснится, что в этом месте зарыт электрический кабель, водопровод или установлен септик с полем фильтрации.
Исходя из этого, приступая к планированию и дальнейшему проектированию инженерных сетей, сразу думаем, что и где планируется сделать. Т.е. «инженерка» — это компромисс между функциональностью, надёжностью работы, эстетичностью проложенных коммуникаций и разумной достаточностью без чрезмерного усложнения системы.
На каком этапе строятся инженерные коммуникации в деревянном доме
Прокладывая коммуникации в деревянном (брусовом или бревенчатом) доме, нужно учесть усадку древесины, чтобы трассы, трубопроводы и кабели не пережало через 1-2 года. В деревянном каркасном доме удобно прятать линии коммуникаций за внутренней отделкой.

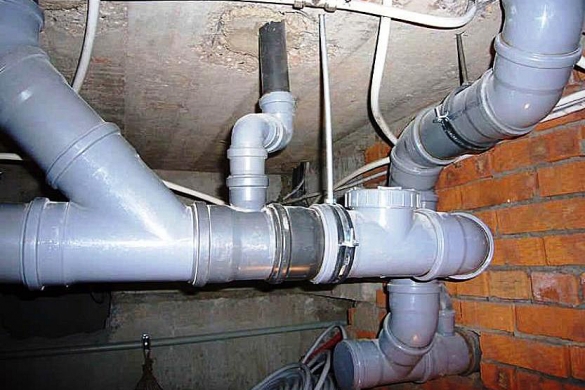

Конструктив дома и фундамента также влияет на способы монтажа инженерных коммуникаций. Если есть подпол, то канализационные трубы и водопровод можно провести в нём.
При строительстве малозаглубленного фундамента (МЗЛФ) водопроводные и канализационные трубы закладываются под подошвой ленты при условии, что грунт не просадочный. Далее трубопровод заводится внутрь периметра фундамента, поднимается вертикально и проходит сквозь перекрытие. При проходке пола по грунту для сохранения неразрывности паро- и гидроизоляционного слоя заводим его на трубу, на толщину стяжки.
Формировать вентиляционные ходы предпочтительнее на этапе строительства несущих стен и межкомнатных перегородок. При этом водопроводную разводку лучше всего смонтировать до завершения отделочных работ (особенно, если стены планируется обшивать гипсокартонном, пластиком или другими разновидностями отделочных панелей).
Такой порядок работ вовсе не означает, что инженерные коммуникации в загородном доме нельзя прокладывать после окончания строительства. Ведь при покупке загородного жилья на вторичном рынке иного выхода у нового собственника нет. Но это не беда, так как у современных специалистов-монтажников на вооружении имеется множество решений, позволяющих надежно спрятать элементы инженерных коммуникаций от посторонних глаз, не в ущерб их работоспособности.
Немаловажным аспектом, гарантирующим длительную и исправную работу инженерных коммуникаций, является применение в их составе высококачественных комплектующих. Критерием качества в данном случае выступает соответствие технических характеристик изделия его будущему предназначению. Как вы понимаете, самостоятельно разобраться в вопросах покупки подходящих материалов не всегда бывает под силу даже специалисту. Следовательно, ценные рекомендации лучше получить от представителей компаний, специализирующихся на производстве оборудования для инженерных систем. И лучшего места для этого, чем разноплановая строительная выставка, застройщику, при всем желании, не найти.
Нюансы проектирования систем коммуникаций в доме
Удобство и безопасность в доме напрямую зависят от грамотного проектирования и монтажа внутренних инженерных систем:
- водоснабжения;
- канализации;
- отопления;
- электроснабжения.
Конечно, наилучший вариант — прокладка всех коммуникаций на начальном этапе строительства загородного дома. Все сети «вносятся» в проект и впоследствии никаких переделок уже не требуется. Но это не всегда возможно — нередко люди покупают уже готовые дома и дорабатывают их по своему вкусу. Или же домовладелец просто не имеет финансовой возможности провести все коммуникации в доме одновременно, и инженерные сети прокладываются постепенно, порой на протяжении нескольких лет.
Но высококлассные специалисты могут решить вопрос оснащения коммуникациями даже в уже готовом доме, причем сделают это максимально эффективно и надежно, не прибегая к разбору основных конструкций. Однако нужно осознавать, что определенные неудобства в таком случае все же будут.
Итак, с чего обычно начинается прокладка коммуникаций в частном доме? Разумеется, с проекта, выполненного специалистами проектного бюро. Стоит сказать, что грамотно разработать проект сможет лишь специализированная компания, обладающая опытом и всеми лицензиями на выполнение подобных работ.
Для создания проекта потребуется план дома и беседа с его владельцем. Особенности прокладки сетей напрямую зависят от особенностей планировки дома и образа жизни владельцев. Сколько людей живет в особняке, сколько в нем энерго- и водопотребляющей техники и какая она? Используется ли дом в качестве основного или сезонного жилья? Ответы на все эти вопросы помогут разработать оптимальный проект.
Как правило, устройство коммуникаций в частном доме начинается с разработки эскизного проекта, в котором указываются все инженерные системы дома с учетом особенностей постройки и требований заказчика.
Исходя из проекта, составляется техническое задание на проектирование коммуникаций в доме. На этом этапе создается и предварительная смета. Затем производится техническое обоснование применения тех или иных материалов, создаются схема сетей и чертежи прокладки коммуникаций, детализируются основные узлы. Чертежи должны быть очень подробными, с указанием длины участков трубопроводов, мест установки регулирующей арматуры и прочими деталями.
Инженерные коммуникации в доме отличаются от таковых в квартире. Как минимум потому, что площадь загородных коттеджей обычно намного больше, а значит, и нагрузки на системы будут выше. Следовательно, инженерные коммуникации в доме должны быть оснащены более мощным оборудованием. К тому же многие дома выстроены вдалеке от магистральных сетей, и потому инженерам приходится искать альтернативные решения.
Особенности монтажа инженерных коммуникаций в частном доме
Водоснабжение
Частный дом может быть подключен к центральному водопроводу или к собственному автономному источнику воды — колодцу или скважине. Помимо обычного оборудования, знакомого нам по городским квартирам, потребуется еще и насосная станция, гидроаккумулятор для сглаживания гидроударов при пуске и отключении насоса, а также резервуар для хранения запаса воды. Обязательны фильтры грубой и тонкой очистки — они предохранят систему от механических загрязнений из источника воды и позволят использовать воду в питьевых целях. Перед подключением водоснабжения скважину необходимо оборудовать кессоном — металлическим колодцем, и лишь после этого устанавливать насос. Для транспортировки воды в дом могут использоваться медные, полимерные или стальные трубы.
Кстати! Если трубы для холодной и горячей воды проложены параллельно друг другу, то трубу с холодной водой нужно расположить снизу, а с горячей — сверху, так конденсат с холодной трубы не будет капать на горячую.
Канализация
Канализация в коттедже требует наличия локального очистного сооружения с системой глубокой биологической очистки, где стоки очищаются биологическим методом — например, системой «ТОПАС». Такие системы безопасны с точки зрения экологии и практически не требуют дополнительного обслуживания — хозяевам не придется вызывать ассенизаторов. Трубопроводы внутренней системы канализации загородного дома монтируются из труб ПВХ — это самый долговечный материал для таких целей. Перед тем, как начать выбирать оборудование и создавать проект канализационных сетей, нужно определить их производительность, желаемую глубину прокладки канализационного трубопровода и высоту грунтовых вод, а также расположение котлована для резервуара — он должен находиться как минимум в 4–6 метрах от постройки.
Отопление
Для отопления частного дома обычно используется разветвленная система трубопроводов и радиаторов, а также агрегат нагрева (газовый котел или теплообменник). Это замкнутый круг, по которому циркулирует горячая вода. Чтобы система работала без перебоев, контур оснащается циркуляционным насосом. Кроме того, для организации отопления в частном доме необходимо установить расширительный бак, автоматические спускники воздуха и подпитывающий трубопровод. Для сброса излишка нагретой жидкости трубопроводы оборудуют сбросными и предохранительными клапанами. Отопление может быть газовым, электрическим, на твердом или жидком топливе, или же комбинированным. Зачастую организация системы отопления и горячего водоснабжения в частном доме требует отведения под эти цели отдельного помещения — котельной.
Электроснабжение
Надежность и безопасность — вот главные требования к электрическим сетям в загородном доме. Источником электроснабжения для коттеджа обычно является трансформаторная подстанция. Напряжение с трансформаторной подстанции идет по воздушным линиям электропередачи и попадет к потребителю, у которого оно должно быть в пределах 380В с допуском ± 10%. Для создания проекта электроснабжения необходимо произвести точный расчет энергопотребления — от этих цифр зависит выбор проводов и защитных устройств. Перед началом работ необходимо заключить договор на электроснабжение дома, а после прокладки проводки и подключения оборудования требуется установить счетчик и открыть счет для оплаты электроэнергии.
Важно! По статистике, самая распространенная причина бытовых пожаров — неисправность электропроводки. Из-за неправильно спроектированных и проложенных электросетей, дешевых материалов и ошибок в расчетах нагрузки случается более трети всех возгораний.
Стоимость работ по прокладке инженерных сетей
Цена проектирования и прокладки инженерных сетей зависит не только от масштабов работ, но и от квалификации специалистов, и от качества используемых материалов. Можно сказать определенно: инженерные сети — не то, на чем стоит экономить, так как их ремонт не просто обходится дорого — он связан со значительными неудобствами для хозяев, а аварии сетей могут нанести серьезный ущерб имуществу и даже жизни людей.
Средняя стоимость работ для типового загородного дома площадью 200 кв. м. учитывающая как внешние, так и внутренние сети, приблизительно такова:
- канализация — 155 000 рублей;
- водоснабжение — 500 000 рублей;
- отопление — 350 000 рублей;
- электроснабжение — 500 000 рублей.
