Что такое ВРУ?

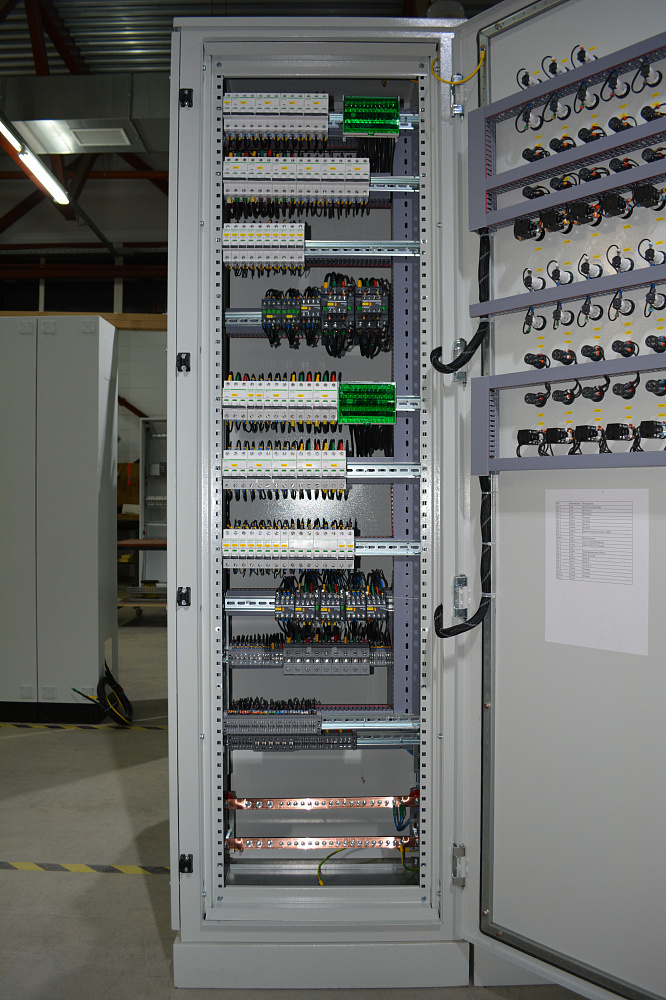

Вводно-распределительные устройства (ВРУ) служат для приема и последующего распределения электроэнергии между приемниками.

Они обеспечивают надежную защиту силового и осветительного оборудования от аварийных ситуаций (короткие замыкания, токовые перегрузки). Для нормальной работы установкам необходимо переменное питающее напряжение 220/380 В с частотой 50 (в Азии и Европе) или 60 Гц (в Северной Америке и Японии).

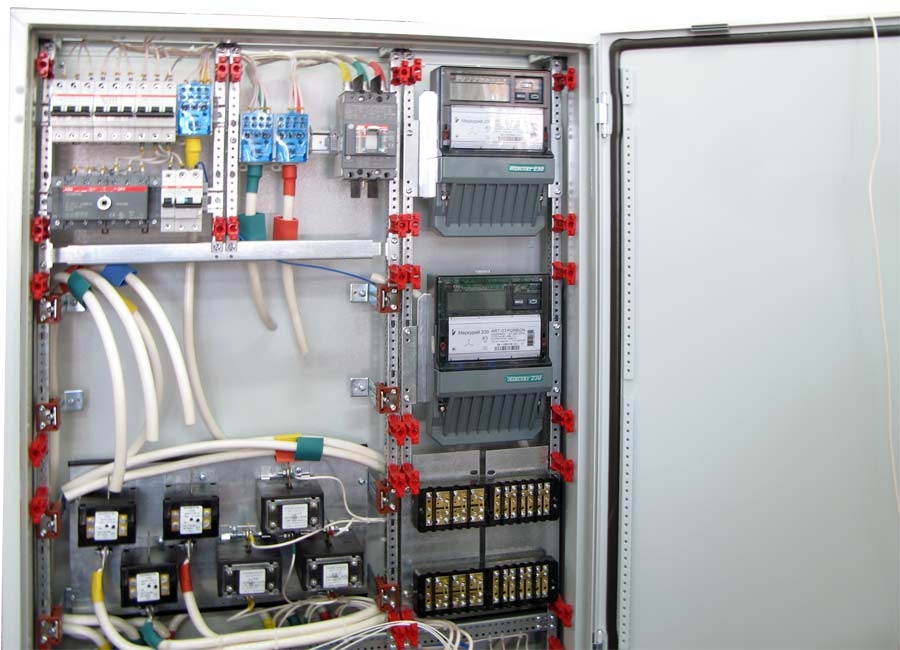

Ячейки часто оснащаются контрольно-измерительными приборами, которые позволяют следить за параметрами сети и правильным разделением нагрузки. Также здесь монтируются электрические счетчики:

• общие (рассчитаны на весь объект);
• индивидуальные (для каждого отдельного потребителя и субпотребителя).

Применяются аппараты от ведущих европейских брендов (ABB, Siemens, Schneider Electric).

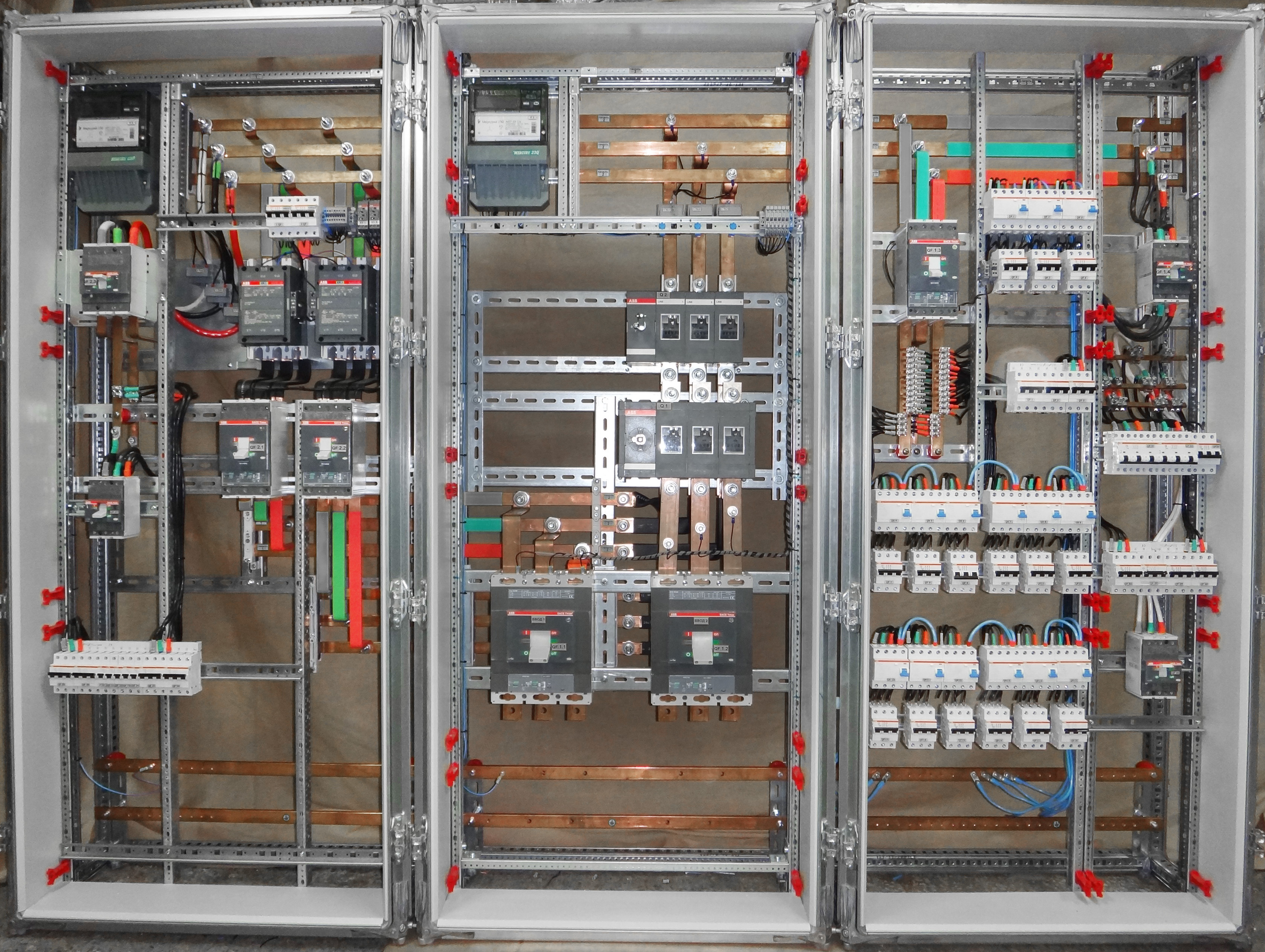

Конструкция ВРУ состоит из одной, двух или более панелей. В некоторых случаях выполняется объединение шкафов в секции. Установка может быть напольной или подвесной.

Действующие стандарты предполагают устойчивость вводно-распределительных устройств к ударному току КЗ до 20000 А. Изоляция рассчитана на 1000 В. При комплектации приборами и аппаратами (выключатели, трансформаторы тока, блок АВР, разъединители и др.) учитывают климатические условия местности, в которых они будут использоваться.

Максимально допустимый ток: не более 630 А (в соответствии с ГОСТ Р 51732-2001).

​

Виды Вводно распределительного устройства (ВРУ):

• Вводные;
• Распределительные;
• Комбинированного типа.

Соответственно, первый вид отвечает за ввод и учёт электроэнергии, второй за её распределение. Первые два вида используются совместно. Третий вид объединяет в себе эти функции.

• Щиток ВРУ (ЩВРУ) представляет собой совокупность устройств и конструкций, куда в зависимости от требования ТЗ, могут быть включены АВР, приборы учёта, компоненты автоматики и пр.
• Главные распределительные щиты (ГРЩ) устанавливают на вводе питающей линии объекта. Их применяют в жилых и общественных зданиях, в промышленном секторе.
• ВРУ комплектуется из панелей одностороннего обслуживания в защитной стальной оболочке. Щиты могут собираться в однопанельном и многопанельном варианте и соединяться в секции. Размеры ячеек стандартные и варьируются, в зависимости от серии (учитывает климатические условия и требуемую степень защиты).
• Если предусмотрено использование на улице, то металлический корпус не должен пропускать внутрь влагу.
• Электромонтаж ВРУ выполняют внутри здания, в отдельно отведённом помещении, либо в специальном месте с ограничением доступа и предупредительными знаками.

Особенности и преимущества

• Ввод трехфазной электрической сети напряжением 380 В;
• Защита цепей от перегрузок и токов короткого замыкания;
• Распределение электрической энергии по трехфазным и/или однофазным цепям;
• Учет потребляемой электрической энергии в трехфазной и однофазной цепях;
• Нечастые оперативные включения и отключения отходящих цепей.

Вводно-распределительные устройства комплектуются из секций одностороннего обслуживания и собираются в металлических корпусах. ВРУ могут состоять из одного или нескольких шкафов напольного исполнения. При подключении ВРУ к двум независимым источникам питания, возможна сборка вводных панелей ВРУ с автоматическим выключателем в одном шкафу с перегородкой между секциями. Комплектация щита ВРУ автоматическими выключателями, счетчиками и другой аппаратурой осуществляется в зависимости от технического задания.

Проектирование ВРУ (ГРЩ) в зависимости от категории электроснабжения

III категория элекроснабжения.

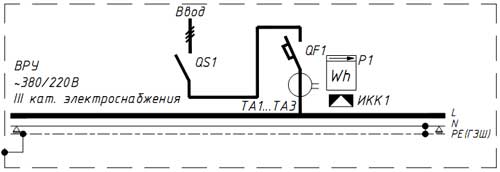

Данная схема вводного устройства самая простая. Питающий кабель приходит на вводной рубильник QS1. При расчетном токе до 100А это может быть обычный модульный выключатель нагрузки ВН, при токе более 100А – выключатель-разъединитель типа ВР 32 на одно направление. Защитный автоматический выключатель QF1 до 100А может быть модульным, более 100А – автомат серии ВА88. На схеме выполнен учет электроэнергии с электросчетчиком трансформаторного включения. До 100А применяют счетчики прямого включения.

II категория элекроснабжения.

При проектировании вводного устройства по II категории можно выделить две основные схемы.

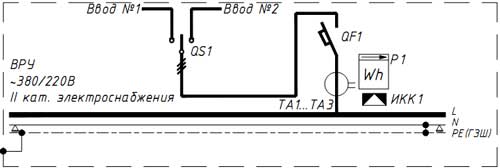

Эта схема отличается от предыдущей лишь вводным отключающим аппаратом. Чаще всего в качестве QS1 применяют выключатель-разъединитель типа ВР 32 на два направления. Иногда при небольших нагрузках, например щит в ИТП, я применяю обычный пакетный переключатель серии ПП 3. Недостатком данный схемы является то, что под нагрузкой находится только один кабель, а для кабеля это не очень хорошо.

Вторая схема (схема 3) более предпочтительна, особенно на промышленных объектах. Она позволяет контролировать расход электроэнергии по обоим питающим кабелям, равномерно распределять нагрузку на оба ввода. Схему крестообразного перекидного рубильника можно собрать на двух рубильниках-разъединителях типа ВР 32 на два направления.

I категория элекроснабжения.

Существует много схем вводного устройства по I категория элекроснабжения. Я разберу две наиболее распространенные с применением блока АВР 2.0 и АВР 2.1. В водных устройствах I особой категории элекроснабжения используют блоки АВР 3.0 и АВР 3.1.

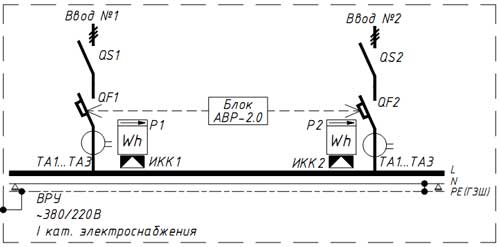

В данной схеме в работе находится только один кабель. При пропадании питании на одном вводе блок АВР 2.0 переключает питание на второй ввод. При необходимости можно поставить общий учет электроэнергии, сэкономив при этом на одном счетчике.

​

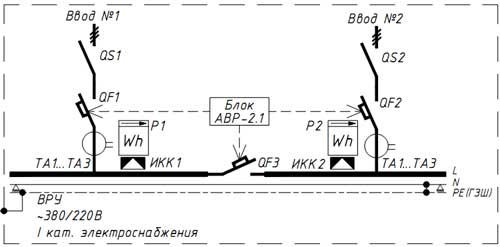

Эта схема аналогична схеме 4 с теми же преимуществами, только переключение выполняется автоматически блоком АВР 2.1. При пропадании напряжения отключается ввод без напряжения и включается секционной автомат.

1. В ВРУ (ГРЩ) перед защитным аппаратом (автоматическим выключателем) должен быть установлен отключающий аппарат для вывода защитного аппарата в ремонт.
2. Перед счетчиком прямого включения должен быть установлен отключающий аппарат.
