Проектирование водоснабжения

Мало кто выступит против проживания в частном или загородном доме. Большинство горожан и так стремятся вырваться на свежий воздух, чтобы отдохнуть от шума мегаполиса и назойливых соседей за стенкой. А у владельцев частных домов еще и есть возможность наслаждаться красивой природой по утрам, и это каждый день. Но так ли хорошо проживание за чертой многоэтажек?

Из недостатков отмечают одно - отсутствие централизованного подключения к системе инженерных коммуникаций. Тут приходится делать все самому, начиная с локального проектирования водоснабжения и канализации.

Что необходимо знать, приступая к работе

Обустройство сети подразумевает выполнение в двух вариантах:

• в новойстройке;
• отстроенном, уже эксплуатирующемся доме.

Первую схему осуществить проще. Проектирование водоснабжения и канализации проходит на этапе подготовки чертежа дома. Имеется возможность спрогнозировать размещение точек водоразбора, предположить места технологических отверстий в стенах и фундаменте.

Обустраивая водопровод в уже обжитом строении, к реализации задуманного, возможно, придется приложить больше стараний. Но задача осуществима и в таком случае.

Схемы подключения водоснабжения частного дома

​

Традиционным сегодня считается два основных варианта подключения дома к системе водоснабжения:

• Водоснабжение от системы центрального водопровода;

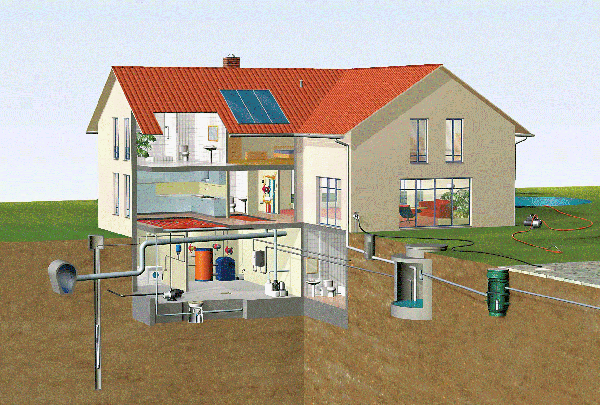

• Автономная система водоснабжения усадьбы.

Принципиальное различие двух этих систем заключается в источнике водоснабжения – для первого варианта от централизованного водопровода это врезка в существующие, проложенные под землей трубы центрального водопровода. Второй вариант это использование в качестве источника водоснабжения колодца или скважины на участке и соответственно монтаж в доме всего оборудования, необходимого для работы водопровода.

Схема подключения от центрального водопровода в обязательном порядке требует разработки проекта подключения водопровода к центральной водопроводной сети. При такой схеме подключения необходимо получение разрешений на врезку, разработка проекта, установка необходимых приборов учета воды и согласование с организациями, имеющими на трассе прокладки труб подземные коммуникации.

Для автономной системы создание проекта подразумевает проведение расчета необходимого оборудования и материалов, учета особенностей грунтов, качества и количества воды и просчет затрат на проведение работ.

Для подключения к центральному водопроводу потребитель получает:

• Постоянный и стабильный напор воды в водопроводе;
• Качественную водопроводную воду, отвечающую санитарным стандартам качества;
• Возможность установки только сантехнических приборов и прокладки труб;

Вместе с тем, подключение к центральному водопроводу требует прохождения ряда бюрократических процедур и трату большого количества времени для получения разрешения и согласования проекта в инстанциях.

Однако, как показывает практика при подключении в системе центрального водопровода составление проекта и вся бюрократическая волокита с успехом может быть выполнена проектными бюро, которые занимаются проектированием инженерных систем.

Создание системы автономного водопровода позволяют:

• Обеспечить дом водой независимо от наличия централизованного водопровода;
• Существенно сэкономить в будущем на плате за воду; Оградить себя от бюрократической волокиты, поскольку автономный водопровод не требует согласования проекта с водоканалом и прочими организациями.

Этапы проектирование водоснабжения

Проектирование водоснабжения - это процесс разработки документации необходимой и достаточной для строительства сетей и сооружений водоснабжения. Начинается с утверждения технического задания и заканчивается авторским надзором за строительством. Результатом работы проектной организации является проектная документация в объеме 87 постановления правительства Российской Федерации или рабочая документация в объеме ГОСТ на соответствующие системы.

• Этап №1: Изучение строительных норм (сводов правил, актуализированных редакций СНиП);
• Этап №2: Изучение специализированных программ для проектирования водоснабжения;
• Этап №3: Оформление проектной документации.

После разработки проектной документации можно приступать к строительству сетей и сооружений водоснабжения.

Материалы труб, подбор диаметров

​

Проектирование систем водоснабжения выполняется с применением следующих материалов трубопроводов:

• полиэтилен (PE)
• полиэтилен с защитным слоем (PE-RC)
• поливинилхлорид (PVC)
• металлопластик (PEX-AL-PEX)
• сшитый полиэтилен (PEX)
• медь (Cu)
• сталь (Fe)
• полиэтилен высокой плотности (HDPE)
• полипропилен для систем водоснабжения (PPRC)
• полипропилен для систем водоотведения (PP)
• нержавеющая сталь

Для проектирования внутренних систем водоснабжения применяются трубопроводы из нержавеющей стали, полипропилена, меди и сшитого полиэтилена. Для систем водоотведения – полиэтилен высокой плотности, полипропилен, поливинилхлорид. В проектировании наружных систем водоснабжения предпочтительным являются применение трубопроводов из полиэтилена (PE), в современной практике началось применение полиэтиленовых трубопроводов с защитным слоем, препятствующим растрескиванию (PE-RC). В системах водоотведения применяются трубопроводы из поливинилхлорида (PVC) или гофрированные полипропиленовые трубопроводы (PP).

Строительство сетей водоснабжения (на примере наружного водопровода)

​

Все работы по строительству наружного водопровода выполняются по проекту производства работ, утверждённому главным инженером строительной организации.

Начало и условия строительных работ определяются ордером на производство работ.

До начала работ по строительству водопровода производятся следующие подготовительные работы:

1. Разбивка трассы водопровода на местности;
2. Устройство подъездных и монтажных дорог к месту строительства;
3. Ограждение строительной зоны;
4. Разводка по трассе электроэнергии для строительных нужд;
5. Подвеска существующих пересекаемых подземных коммуникаций;
6. Завоз строительных конструкций, водопроводных труб и прочих материалов для строительства.

Указанная последовательность работ осуществляется в соответствии с захватами строительных зон.

Основные работы по строительству водопровода:

• Устройство траншей сети водопровода и котлованов для строительства водопроводных колодцев;
• Прокладка сети водопровода.

После строительства сетей и сооружений водоснабжения можно приступать к эксплуатации системы.
