Проектирование водоснабжения и канализации

Проектирование водоснабжения и канализации по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на проектирование водоснабжения и канализации, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Проектирование систем водоснабжения и канализации (водоотведения) является одним из основных и важнейших разделов инженерного проектирования. Его осуществление необходимо как при строительстве загородного дома, так и при ремонте квартиры. В не меньшей степени оно необходимо для открытия кафе или ресторана, салона красоты или фитнес-центра.

При проектировании систем водоснабжения и канализации следует учитывать множество факторов. В первую очередь стоит отметить, что все проекты должны быть выполнены с соблюдением соответствующих норм и правил. Среди них:

• СНиП 2.04.02-84* "Водоснабжение. Наружные сети и сооружения " – для наружных сетей водоснабжения;
• СНиП 2.04.01-85* "Внутренний водопровод и канализация зданий " - для внутренних сетей водоснабжения.
• В соответствии с ГОСТ 21.601-79 "Водопровод и канализация." и ГОСТ 21.604-82 "Водоснабжение и канализация. Наружные сети" должны выполняться чертежи.

Проектирование водоснабжения и канализации загородного дома или квартиры в соответствии с требованиями и пожеланиями заказчиками требует перед началом проектных работ осуществление некоторых важных шагов. В первую очередь необходим сбор исходных данных. Для этого следует выяснить, каков будет объем водопотребления (сколько человек будет проживать в доме), имеется ли требующее подключения водопровода дополнительное оборудование. Далее осуществляется расчет баланса водоснабжения и водоотведения, который производится на основе Приложения 2 из СНиП 2.04.01-85* " Внутренний водопровод и канализация зданий.

Водопотребление зависит и от количества водопотребителей, и от назначения здания. В приложении для каждого типа зданий приводятся расходы на водоснабжение, в том числе для каждого прибора. К примеру, один административный работник потребляет в день 16 литров водопроводной воды, а житель жилого дома – 150-300 литров в зависимости от системы водоснабжения и типа жилого здания. При расчете баланса водоснабжения необходимо учитывать вероятности открытия прибора в зависимости от того, сколько человек приходится на один сантехнический прибор. Ну и главное – это источник водоснабжения. В качестве такового могут выступать центральные городские сети или же автономная скважина.

Кроме того, при проектировании водоснабжения необходимо определить источник получения или способ приготовления горячей воды. Горячая вода может поступать из центральных сетей, готовиться централизованно в теплообменнике ИТП здания, либо в индивидуальном газовом или электрическом водонагревателе. При проектировании систем водоснабжения и водоотведения необходимо осуществлять планировку помещения с нанесенными на них сантехническими приборами, оборудованием и другими потребителями воды. Существенно ускорить и удешевить проектирование водопровода и канализации можно, предоставив планировки в электронном виде – в формате dwg. Если у эксплуатирующих организаций (ЖЭУ, ДЭЗ, УК и т.п.) есть свои особые требования, они также должны быть известны до начала проектных работ по системе водоснабжения.

Исходными данными для проектирования наружных сетей водоснабжения являются технические условия на подключение, генеральный план, геология и топография участка. На генплан должны быть нанесены существующие коммуникации.

После того как собраны исходные данные необходимо сформировать техническое задание на проектирование системы водоснабжения. Наши специалисты помогут вам это сделать.

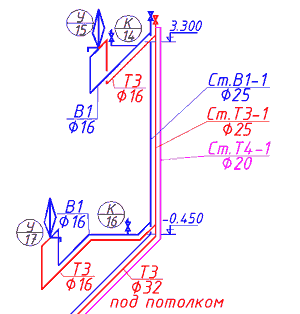

Аксонометрическая схема водоснабжения

Проектирование водопровода и канализации

Типичный состав проекта водоснабжения и канализации (раздел ВК):

• Титульный лист
• Общие данные по проекту
• Состав проекта водоснабжения и канализации
• Баланс водопотребления и водоотведения
• Пояснительная записка
• Планы этажей с сетями канализации, ливневой канализации, производственной канализации
• Планы этажей с сетями горячего и холодного водоснабжения
• Аксонометрическая схема канализации, ливневой канализации, производственной канализации
• Аксонометрическая схема горячего и холодного водоснабжения
• Узлы и детали систем водоснабжения и канализации если необходимо
• Схема водомерного узла
• Спецификация системы канализации
• Спецификация системы канализации

Кроме качества проекта для заказчика не менее, а иногда и более важны сроки и стоимость проектирования. Для своих клиентов мы готовы совершать и постоянно совершаем трудовые подвиги. В исключительных случаях сроки проектирования – от двух дней. Обычно срок выполнения проекта водоснабжения и канализации – одна – две недели. Для небольших объектов стоимость проекта водоснабжения и канализации составляет 9 – 12 тысяч рублей.

Схемы водоснабжения промышленных предприятий

Система водоснабжения на предприятии оборудуется по одной из трех схем:

1. Прямоточной.
2. Последовательной.
3. Оборотной.

Зависит это от деталей технологических процессов производства, оборудования, расположения самого предприятия и путей дальнейшего использования отработанной воды.

Так, в первом случае необходимым условием является наличие крупного источника воды поблизости (не дальше 5 км) от производства. При этом высота подачи воды (геодезическая высота) не должна быть выше 25 м. После прохождения технологического процесса воду сбрасывают в водоем.

При последовательной схеме водоснабжения предприятия подразумевается повторное использование воды, что позволяет снизить расход ресурса, забираемого из источника. Очистка отработанной воды обычно при таком водоснабжении не предусмотрена, поэтому применяют такую схему, если в процессе производства вода не загрязняется вредными химическими или механическими примесями.

Оборотное водоснабжение промышленных предприятий

Самой сложной схемой водоснабжений промпредприятий является оборотная система. В этом случае водроснабжение организуется замкнутым, повторяющимся циклом, но с обязательно предусмотренным процессом очистки воды.

Такая схема:

• во-первых, экологична, поскольку исключает сброс загрязненной воды в городские водоемы или канализацию;
• во-вторых, экономна – позволяет снижать (почти на 100%) водопотребление предприятия и избегать штрафов за превышение ПДК.

Современные очистительные технологии и устройства способны избавлять отработанную воду от механических, биологических, химических примесей. Путем специальных манипуляций на сегодня можно избавить воду от ионов тяжелых металлов и излишка солей, что позволяет возвращать исключительно чистый ресурс в природу.

Техническое водоснабжение промышленных предприятий

Что должна включать любая система технического водоснабжения предприятия – это целый комплекс различных сооружений и устройств для:

• забора;
• очищения;
• хранения;
• подачи;
• перераспределения водного ресурса.

Конкретнее, схема водоснабжения представляет собой систему, состоящую из таких составляющих:

• водозаборные сооружения – функция отбора воды из природного водоема;
• насосные станции – подают воду либо в специальный пруд-отстойник, либо прямо по трубопроводу, могут быть нескольких уровней, что зависит от их назначения;
• пруды-отстойники – предварительная очистка воды;
• резрвуары очищенной воды, где прошедшая первичную очистку вода хранится необходимое время;
• пруды-накопители;
• водонапорная башня, которая нужна для того, чтобы обеспечивать должный напор водной струи;
• установки химводоочистки (ХВО);
• водоотводы.

Дополнительно в систему входят детали запорной, регулирующей аппаратуры, водопроводные сети и т. д.

Проектировщик составляет детальный план их расположения на территории предприятия в зависимости от мощности, назначения, конструктивных характеристик строений и зданий. Главный принцип, на который сегодня ориентированы как заказчики проекта, так и исполнители его – это минимальное потребление водного ресурса в сочетании с максимальным использованием отработанной воды и других отходов производства.

Как провести водопровод из скважины в частный дом

Оснащение загородного дома водопровод предусматривает несколько основных этапов.

1. Если скважины еще нет и решение о ее создании только принимается, необходимо определиться с ее глубиной. Здесь следует знать, что песчаный источник глубиной не более 50 м вряд ли подойдет для круглогодичного потребления. Такую скважину можно пробурить, если дом является дачей, и вода не используется ежедневно, или же если расход жидкости очень невелик.

Для здания в несколько комнат, где постоянно проживают люди, лучше пробить артезианский источник глубиной 100 и более метров.

2. Далее необходимо приобрести насос, который будет обеспечивать безотказную подачу воды в дом. Подбирать устройство лучше в магазине после консультации со специалистом. Оптимальный выбор – погружной насос с выходом трубы ¾ дюйма и выше. К такому агрегату желательно приобрести своеобразный пульт управления – гидроаппарат, который служит для автоматической подачи и отключения воды, а также покажет расход и уровень жидкости.

Если скважина неглубокая, можно установить насосную станцию, которая представляет собой обычный агрегат с гидропневматическим баком, расположенными в любом удобном помещении дома. К ней также можно приобрести манометр и другие приборы (если они не встроены), определяющие качество работы насоса.

3. Следующим шагом будет покупка труб. Диаметр труб будет зависеть от их общей протяженности:

• при длине водопровода не более 30 м – диаметр труб 25 мм;
• при длине более 30 м – диаметр 32 мм;
• при протяженности менее 10 м – диаметр 16 – 20 мм.

Также необходимо учитывать количество кранов в доме. Один кран пропускает около 5 л воды в минуту. При подборе трубы коллектора следует учитывать, что:

• диаметр 25 мм за 1 мин пропускает 30 л жидкости;
• диаметр 32 мм – 50л;
• диаметр 38 мм – 75 л.

Материал для изготовления труб можно выбирать любой, из представленных на рынке: металлопластик, медь, сталь, сшитый полипропилен.

Горячее водоснабжение частного дома

Организация горячей воды в частном доме сводится к приобретению нагревательного оборудования – котла. Если непосредственно вода уже подведена к дому, то покупателю следует выбрать один из существующих типов водонагревателей:

• Одноконтурный котел. Такое устройство устанавливается в доме и используется для отопления дома. По умолчанию, при открытии крана с горячей водой, отопление отключается. Поэтому к такому нагревателю необходимо дополнительно устанавливать бойлер.
• Двухконтурный котел. В таком устройстве один контур служит для нагрева воды, а второй – как отопительный прибор.
• Проточный водонагреватель. Работают от газа и от электричества. Может иметь вид газовой колонки, электрического проточного нагревателя воды, контура двухконтурного котла.  Такого оборудования будет достаточно для обслуживания домов в несколько этажей.
• Электрический накопитель. Это обычный бойлер с накопительным баком, где собирается и нагревается вода. Бак может иметь объем 5-10 л, 50-100 л, более 1000 л.

Непосредственно установка трубопровода горячего водоснабжения отличается от холодного. Его контур должен быть замкнутым: Нагрев – Подача воды – Возврат к нагревательному элементу.

Водоснабжение частного дома своими руками

Независимо от типа скважины желательно использовать погружной насос, который можно прикрепить стальным тросом и оснастить водостойким кабелем.

Далее следует установить блок автоматики, который предотвратит перегрев насоса и защитит его от перепадов напряжения в сети.

Теперь можно устанавливать гидропневмобак, который поможет предотвратить гидроудары и предоставить стабильное давление, и кессон, необходимый для защиты оборудования от влияния внешней среды. Он монтируется на глубине ниже обычного промерзания земли и дополнительно утепляется пенопластом.

Именно от кессона и начинается разводка труб по траншее в дом и для других нужд. На выходящей трубе устройства можно поставить тройник с запорной арматурой. Это очень удобно, если кроме бытовых есть еще и технические – огород, сад и т.д.

Далее к трубе с «домашней» водой подсоединяется система фильтров, после чего монтируется тройник – разделитель воды на холодную и горячую.

Труба для холодной жидкости подключается к коллектору для холодной воды, а затем ставятся краны на каждую потребительскую линию.

Труба с горячей водой подсоединяется к водонагревателю, а следом – к коллектору с горячей водой, чтобы затем доставить воду к нужным точкам дома.
